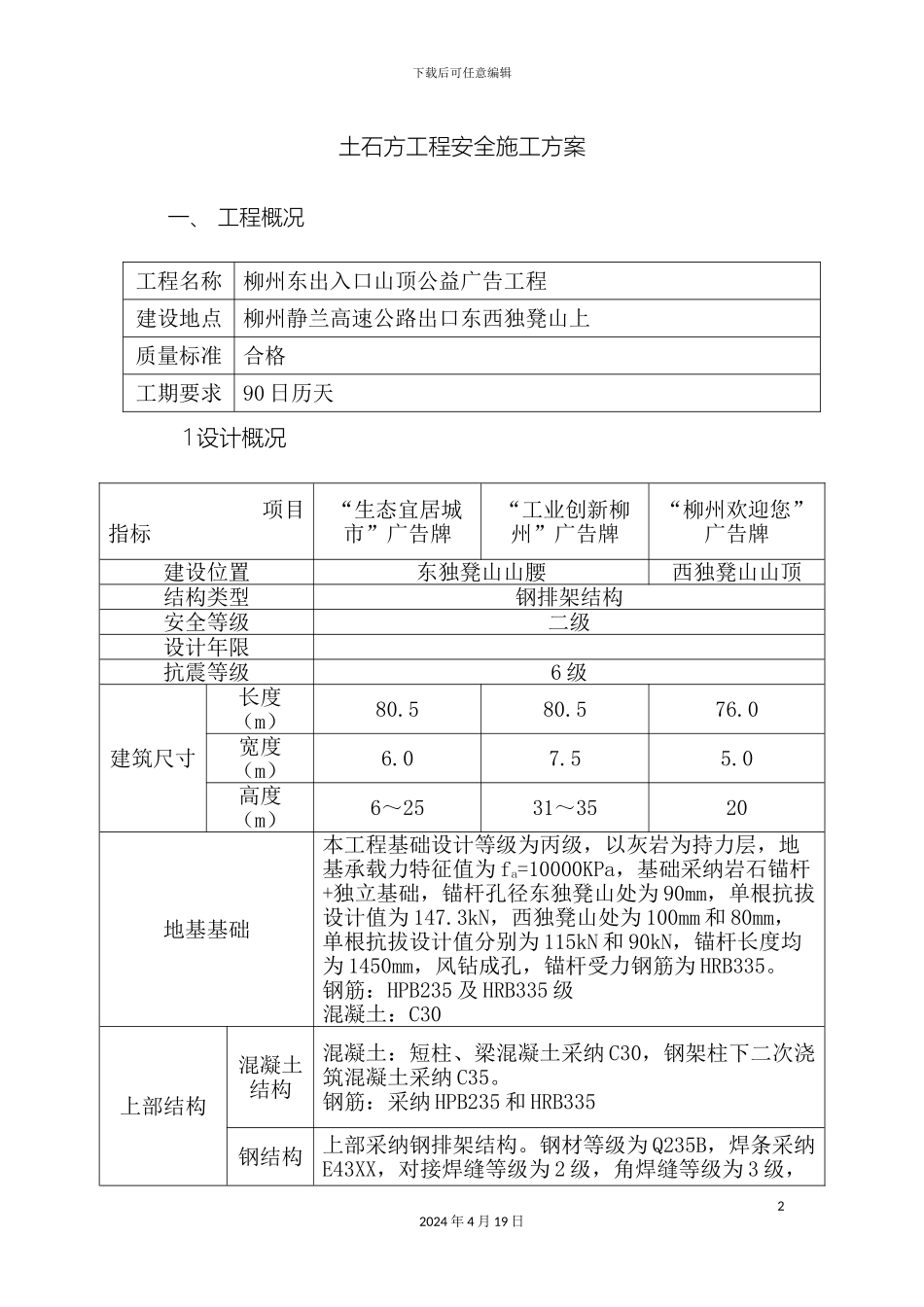

下载后可任意编辑独凳山土方工程安全施工方案12024 年 4 月 19 日下载后可任意编辑土石方工程安全施工方案一、 工程概况工程名称柳州东出入口山顶公益广告工程建设地点柳州静兰高速公路出口东西独凳山上质量标准合格工期要求90 日历天1 设计概况项目指标“生态宜居城市”广告牌“工业创新柳州”广告牌“柳州欢迎您”广告牌建设位置东独凳山山腰西独凳山山顶结构类型钢排架结构安全等级二级设计年限 抗震等级6 级建筑尺寸长度（m）80.580.576.0宽度（m）6.07.55.0高度（m）6～2531～3520地基基础本工程基础设计等级为丙级，以灰岩为持力层，地基承载力特征值为 fa=10000KPa，基础采纳岩石锚杆+独立基础，锚杆孔径东独凳山处为 90mm，单根抗拔设计值为 147.3kN，西独凳山处为 100mm 和 80mm，单根抗拔设计值分别为 115kN 和 90kN，锚杆长度均为 1450mm，风钻成孔，锚杆受力钢筋为 HRB335。钢筋：HPB235 及 HRB335 级混凝土：C30上部结构混凝土结构混凝土：短柱、梁混凝土采纳 C30，钢架柱下二次浇筑混凝土采纳 C35。钢筋：采纳 HPB235 和 HRB335钢结构上部采纳钢排架结构。钢材等级为 Q235B，焊条采纳E43XX，对接焊缝等级为 2 级，角焊缝等级为 3 级，22024 年 4 月 19 日下载后可任意编辑高强螺栓采纳 10.9 级扭剪高强螺栓，普通螺栓采纳C 级螺栓。全部钢构表面采纳喷砂除锈处理，等级为Sa2（1/2）刷两遍红丹性防锈底漆，厚度不小于70μm。广告牌立体字广告牌每个字高宽为 H×B=11.5m×10.5m，字间隔3.5m。文字制作材料为镀锌板，文字表面采纳夜光反光膜贴面。文字背面钢支架采纳 L50×3.0 角钢，按字体形态围绕字体制作，每隔 0.5 米设一圈支架，支架焊接在 C 型钢和白色彩钢板前，22 个字支架制作总长约为 7700 米，重约 20t。牌架前文字底采纳 1.2mm 厚白色彩钢钢板作底板，白色彩钢板规格为 L×B=12m×0.22m，每间隔 100～150mm 布置一条。广告牌 LED 灯1、LED 模组（1）模组芯片：采纳进口 QL-4XS6 芯片，电压DC5V，功率≤0.3W/颗，光通感（MCD）：4000-5000.（2）模组贴片：采纳超级 LED 发光晶圆七彩灯：灯体材质为阻燃灰色 ABS，用光源高分子树脂，对灯体固封双层防水和防潮，灯体与灯体间，用灰色四芯加厚防寒户外电缆线串联。（3）模组规格：长 2.5cm×宽 2cm×高 1.5cm，沿字形状围边，22 个字共需 30.5 万块 LED 模组灯珠（实际使用数量现场确定）。2、LED...
