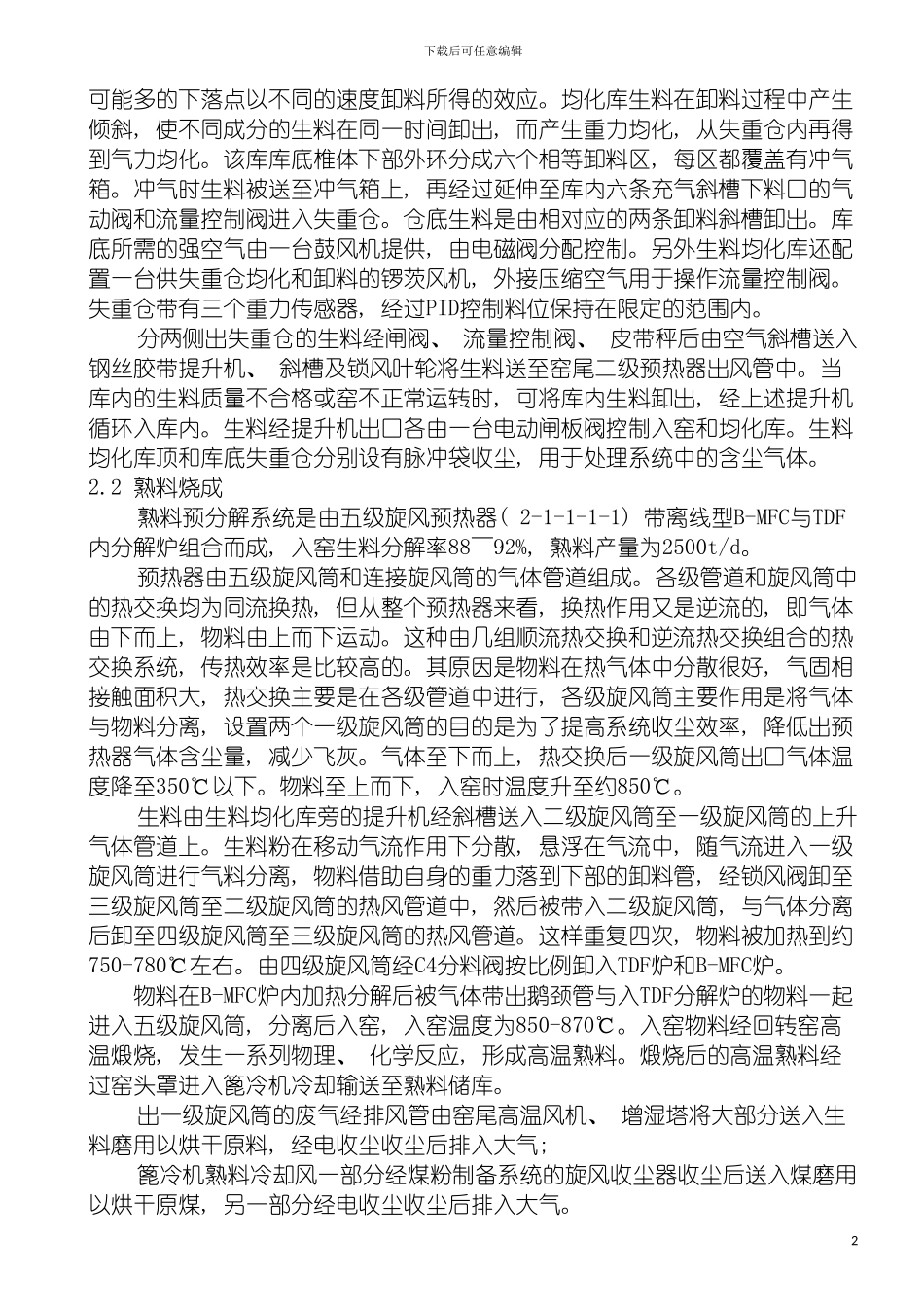

下载后可任意编辑玉山水泥窑中控操作岗位作业指导书1瓮安县玉山水泥( 厂) 有限公司φ4×60M窑中控操作岗位作业指导书 编制单位: 北京东方博特科技进展有限公司1 总则1.1本规程规定了窑操作员的职责范围, 工作内容与要求, 操作及注意事项, 交接班制度以及考核办法。1.2本规程仅适用于中控室窑操作员。2工艺流程简介2.1 生料均化及窑尾喂料生料均化库采纳控制流连续式均化库) , 来自生料磨的生料由提升机和斜槽不间断送入生料均化库顶进料口, 生料在库内的均化原理是基于物料能从尽下载后可任意编辑可能多的下落点以不同的速度卸料所得的效应。均化库生料在卸料过程中产生倾斜, 使不同成分的生料在同一时间卸出, 而产生重力均化, 从失重仓内再得到气力均化。该库库底椎体下部外环分成六个相等卸料区, 每区都覆盖有冲气箱。冲气时生料被送至冲气箱上, 再经过延伸至库内六条充气斜槽下料口的气动阀和流量控制阀进入失重仓。仓底生料是由相对应的两条卸料斜槽卸出。库底所需的强空气由一台鼓风机提供, 由电磁阀分配控制。另外生料均化库还配置一台供失重仓均化和卸料的锣茨风机, 外接压缩空气用于操作流量控制阀。失重仓带有三个重力传感器, 经过PID控制料位保持在限定的范围内。分两侧出失重仓的生料经闸阀、 流量控制阀、 皮带秤后由空气斜槽送入钢丝胶带提升机、 斜槽及锁风叶轮将生料送至窑尾二级预热器出风管中。当库内的生料质量不合格或窑不正常运转时, 可将库内生料卸出, 经上述提升机循环入库内。生料经提升机出口各由一台电动闸板阀控制入窑和均化库。生料均化库顶和库底失重仓分别设有脉冲袋收尘, 用于处理系统中的含尘气体。2.2 熟料烧成熟料预分解系统是由五级旋风预热器( 2-1-1-1-1) 带离线型B-MFC与TDF内分解炉组合而成, 入窑生料分解率88～92%, 熟料产量为2500t/d。预热器由五级旋风筒和连接旋风筒的气体管道组成。各级管道和旋风筒中的热交换均为同流换热, 但从整个预热器来看, 换热作用又是逆流的, 即气体由下而上, 物料由上而下运动。这种由几组顺流热交换和逆流热交换组合的热交换系统, 传热效率是比较高的。其原因是物料在热气体中分散很好, 气固相接触面积大, 热交换主要是在各级管道中进行, 各级旋风筒主要作用是将气体与物料分离, 设置两个一级旋风筒的目的是为了提高系统收尘效率, 降低出预热器气体含尘量, 减少飞灰。气体至下而上, 热交换后一级旋风筒出口气体温度降至350℃以下...
