王小河桥施工方案模板

王小河桥施工方案模板_第1页
1/30

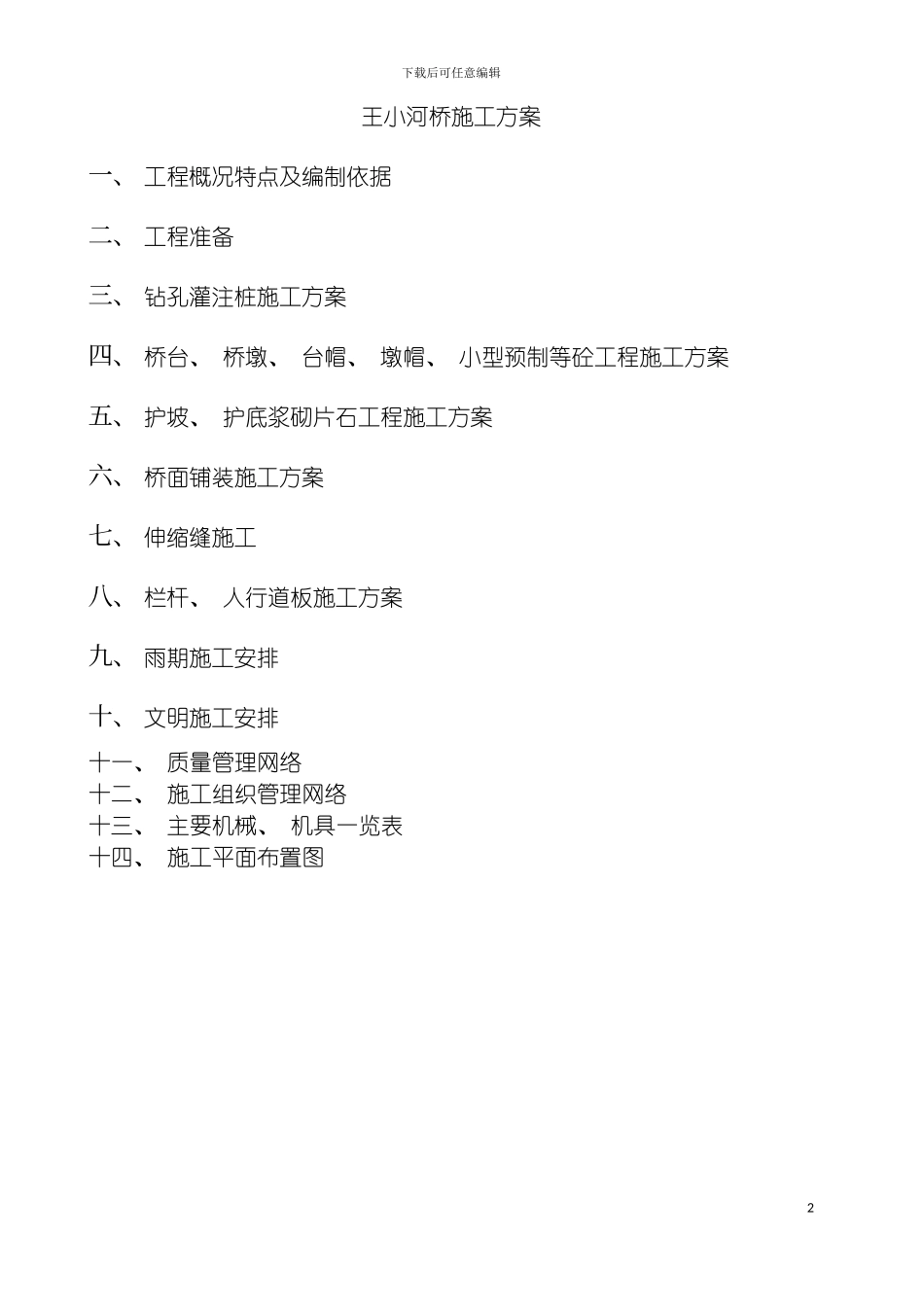

王小河桥施工方案模板_第2页
2/30

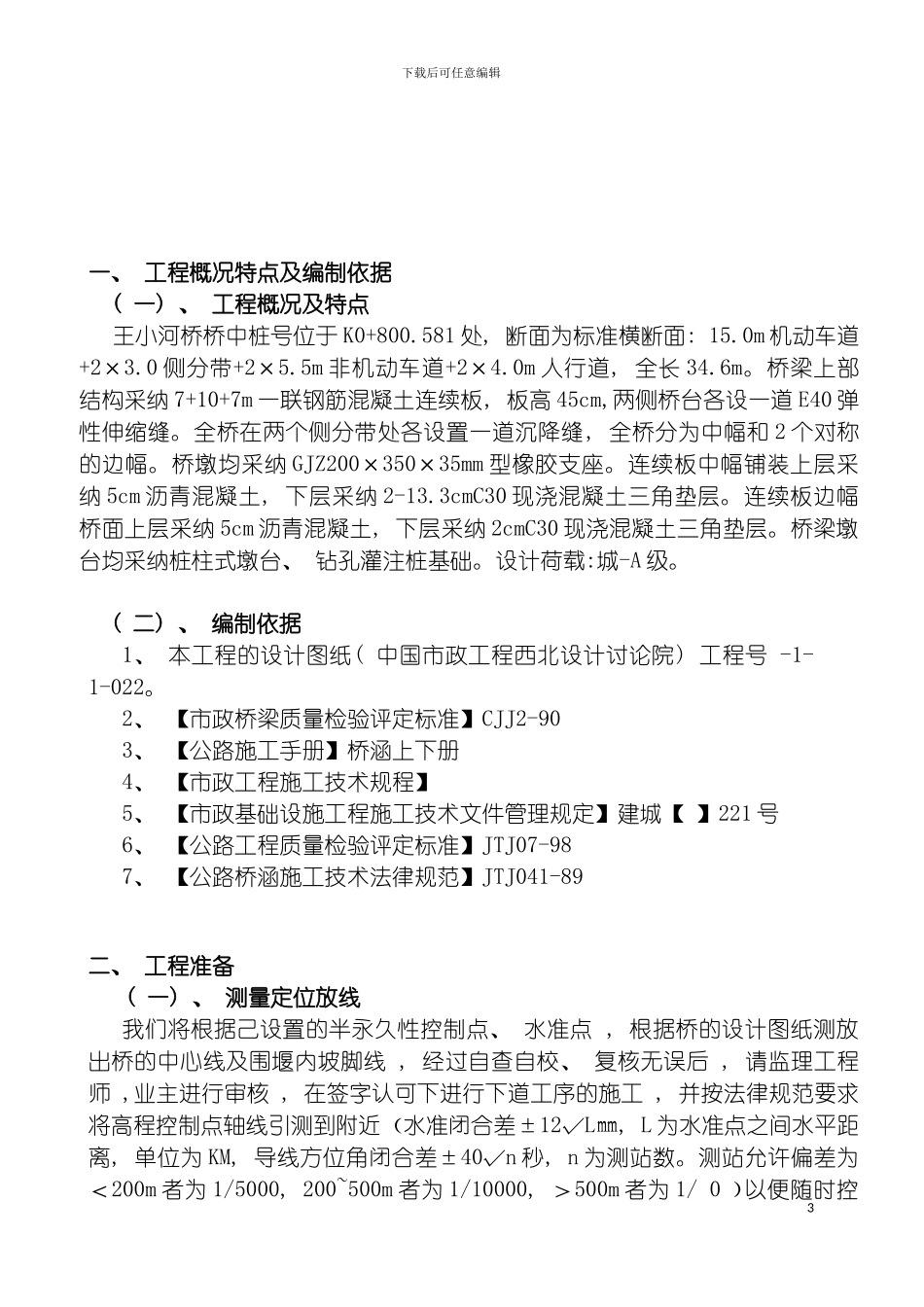

王小河桥施工方案模板_第3页
3/30
下载后可任意编辑王小河桥施工方案1下载后可任意编辑王小河桥施工方案一、 工程概况特点及编制依据二、 工程准备 三、 钻孔灌注桩施工方案四、 桥台、 桥墩、 台帽、 墩帽、 小型预制等砼工程施工方案 五、 护坡、 护底浆砌片石工程施工方案六、 桥面铺装施工方案七、 伸缩缝施工 八、 栏杆、 人行道板施工方案九、 雨期施工安排十、 文明施工安排十一、 质量管理网络十二、 施工组织管理网络十三、 主要机械、 机具一览表十四、 施工平面布置图2下载后可任意编辑一、 工程概况特点及编制依据( 一) 、 工程概况及特点王小河桥桥中桩号位于 K0+800.581 处, 断面为标准横断面: 15.0m 机动车道+2×3.0 侧分带+2×5.5m 非机动车道+2×4.0m 人行道, 全长 34.6m。桥梁上部结构采纳 7+10+7m 一联钢筋混凝土连续板, 板高 45cm,两侧桥台各设一道 E40 弹性伸缩缝。全桥在两个侧分带处各设置一道沉降缝, 全桥分为中幅和 2 个对称的边幅。桥墩均采纳 GJZ200×350×35mm 型橡胶支座。连续板中幅铺装上层采纳 5cm 沥青混凝土, 下层采纳 2-13.3cmC30 现浇混凝土三角垫层。连续板边幅桥面上层采纳 5cm 沥青混凝土, 下层采纳 2cmC30 现浇混凝土三角垫层。桥梁墩台均采纳桩柱式墩台、 钻孔灌注桩基础。设计荷载:城-A 级。 ( 二) 、 编制依据1、 本工程的设计图纸( 中国市政工程西北设计讨论院) 工程号 -1-1-022。 2、 【市政桥梁质量检验评定标准】CJJ2-903、 【公路施工手册】桥涵上下册4、 【市政工程施工技术规程】5、 【市政基础设施工程施工技术文件管理规定】建城【 】221 号6、 【公路工程质量检验评定标准】JTJ07-987、 【公路桥涵施工技术法律规范】JTJ041-89二、 工程准备 ( 一) 、 测量定位放线我们将根据己设置的半永久性控制点、 水准点 , 根据桥的设计图纸测放出桥的中心线及围堰内坡脚线 , 经过自查自校、 复核无误后 , 请监理工程师 ,业主进行审核 , 在签字认可下进行下道工序的施工 , 并按法律规范要求将高程控制点轴线引测到附近﹙水准闭合差±12√L㎜, L 为水准点之间水平距离, 单位为 KM, 导线方位角闭合差±40√n 秒, n 为测站数。测站允许偏差为<200m 者为 1/5000, 200~500m 者为 1/10000, >500m 者为 1/ 0﹚以便随时控3下载后可任意编辑制桥梁各分部分项的结构物的标高。具体办法是经过 Y 点坐标测放出桥的四角座标 ...
