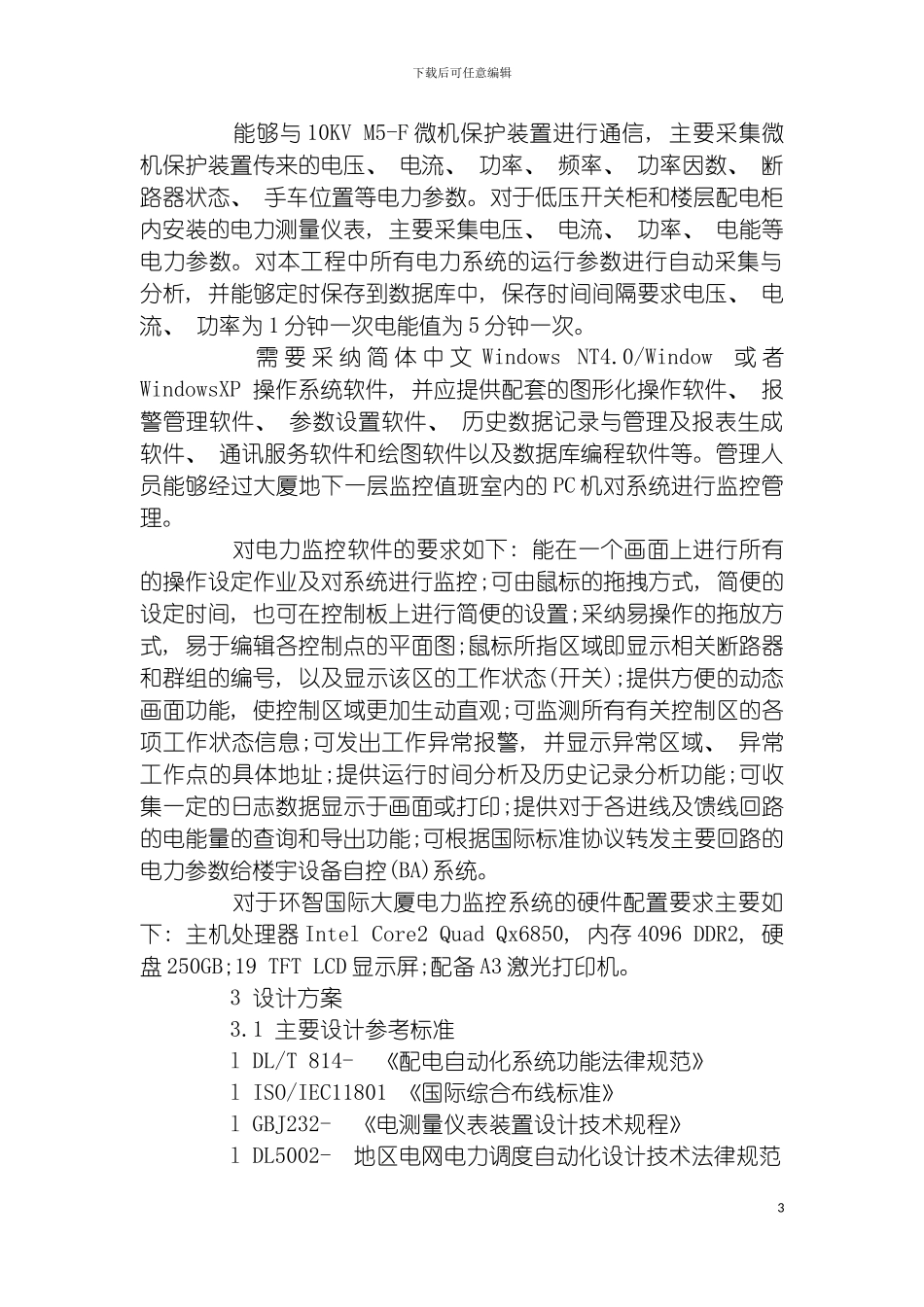

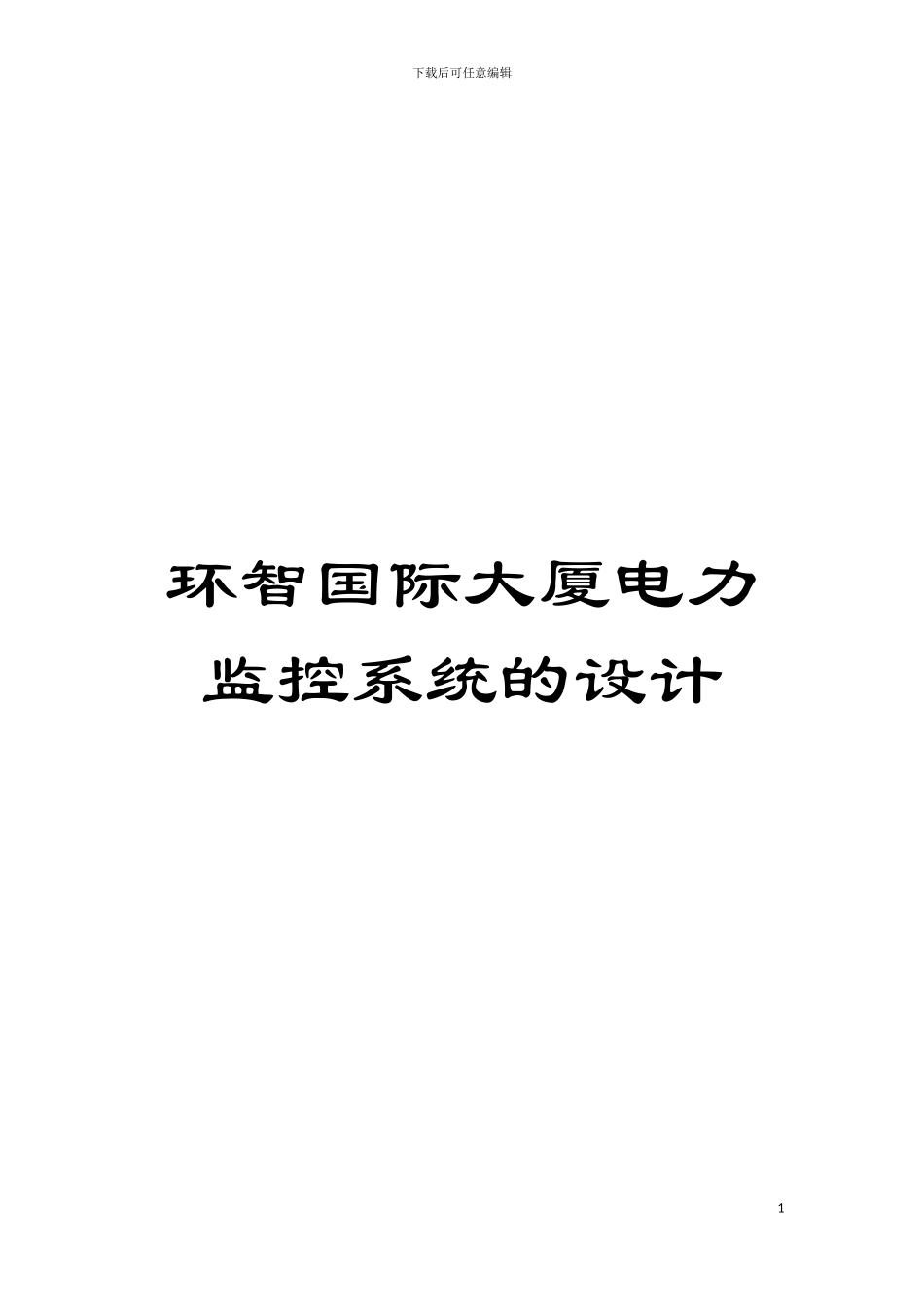

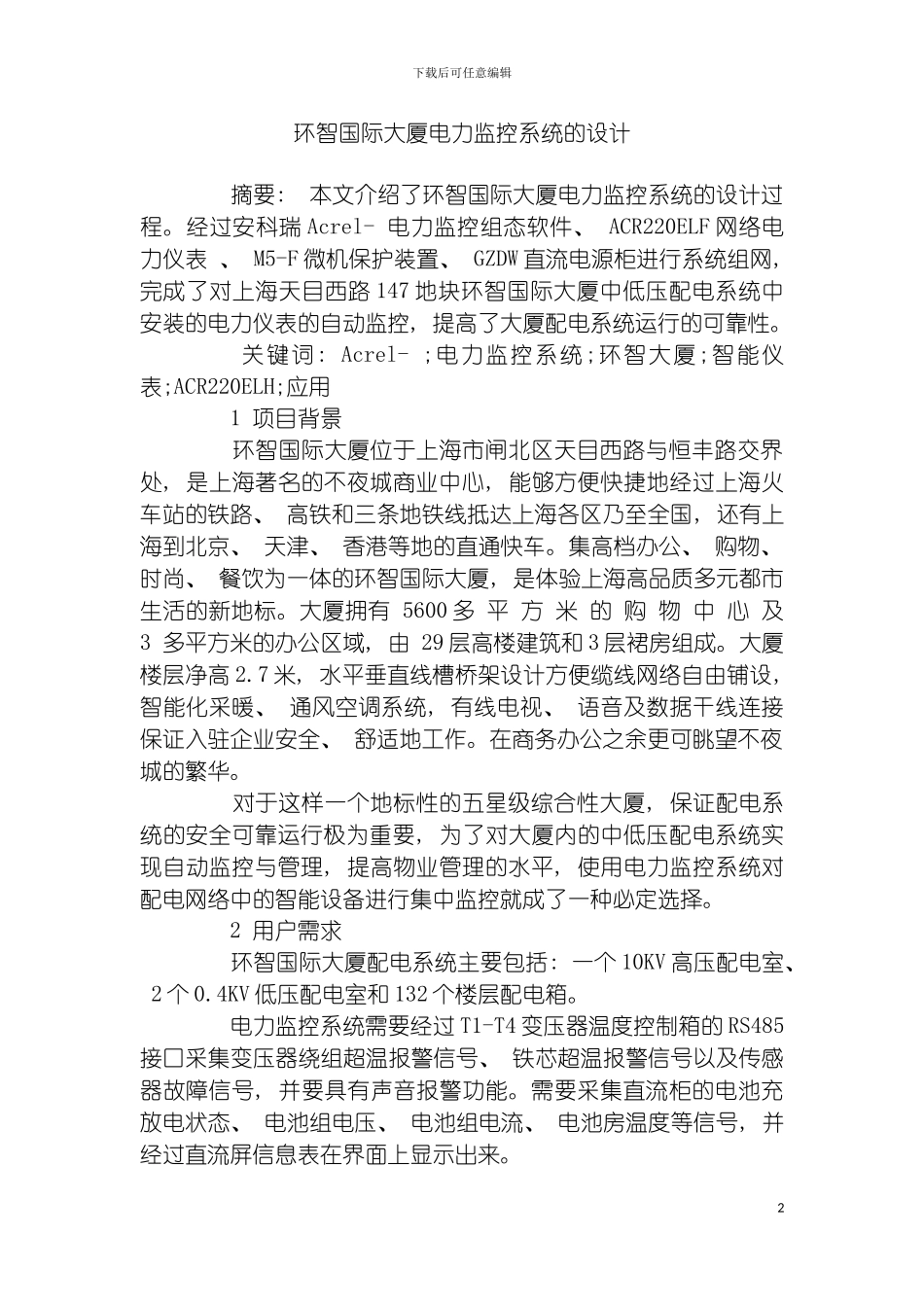

下载后可任意编辑环智国际大厦电力监控系统的设计1下载后可任意编辑环智国际大厦电力监控系统的设计 摘要: 本文介绍了环智国际大厦电力监控系统的设计过程。经过安科瑞 Acrel- 电力监控组态软件、 ACR220ELF 网络电力仪表 、 M5-F 微机保护装置、 GZDW 直流电源柜进行系统组网, 完成了对上海天目西路 147 地块环智国际大厦中低压配电系统中安装的电力仪表的自动监控, 提高了大厦配电系统运行的可靠性。 关键词: Acrel- ;电力监控系统;环智大厦;智能仪表;ACR220ELH;应用 1 项目背景 环智国际大厦位于上海市闸北区天目西路与恒丰路交界处, 是上海著名的不夜城商业中心, 能够方便快捷地经过上海火车站的铁路、 高铁和三条地铁线抵达上海各区乃至全国, 还有上海到北京、 天津、 香港等地的直通快车。集高档办公、 购物、 时尚、 餐饮为一体的环智国际大厦, 是体验上海高品质多元都市生活的新地标。大厦拥有 5600 多 平 方 米 的 购 物 中 心 及3 多平方米的办公区域, 由 29 层高楼建筑和 3 层裙房组成。大厦楼层净高 2.7 米, 水平垂直线槽桥架设计方便缆线网络自由铺设, 智能化采暖、 通风空调系统, 有线电视、 语音及数据干线连接保证入驻企业安全、 舒适地工作。在商务办公之余更可眺望不夜城的繁华。 对于这样一个地标性的五星级综合性大厦, 保证配电系统的安全可靠运行极为重要, 为了对大厦内的中低压配电系统实现自动监控与管理, 提高物业管理的水平, 使用电力监控系统对配电网络中的智能设备进行集中监控就成了一种必定选择。 2 用户需求 环智国际大厦配电系统主要包括: 一个 10KV 高压配电室、 2 个 0.4KV 低压配电室和 132 个楼层配电箱。 电力监控系统需要经过 T1-T4 变压器温度控制箱的 RS485接口采集变压器绕组超温报警信号、 铁芯超温报警信号以及传感器故障信号, 并要具有声音报警功能。需要采集直流柜的电池充放电状态、 电池组电压、 电池组电流、 电池房温度等信号, 并经过直流屏信息表在界面上显示出来。2下载后可任意编辑 能够与 10KV M5-F 微机保护装置进行通信, 主要采集微机保护装置传来的电压、 电流、 功率、 频率、 功率因数、 断路器状态、 手车位置等电力参数。对于低压开关柜和楼层配电柜内安装的电力测量仪表, 主要采集电压、 电流、 功率、 电能等电力参数。对本工程中所有电力系统的运行参数进行自动采集与分析, ...
