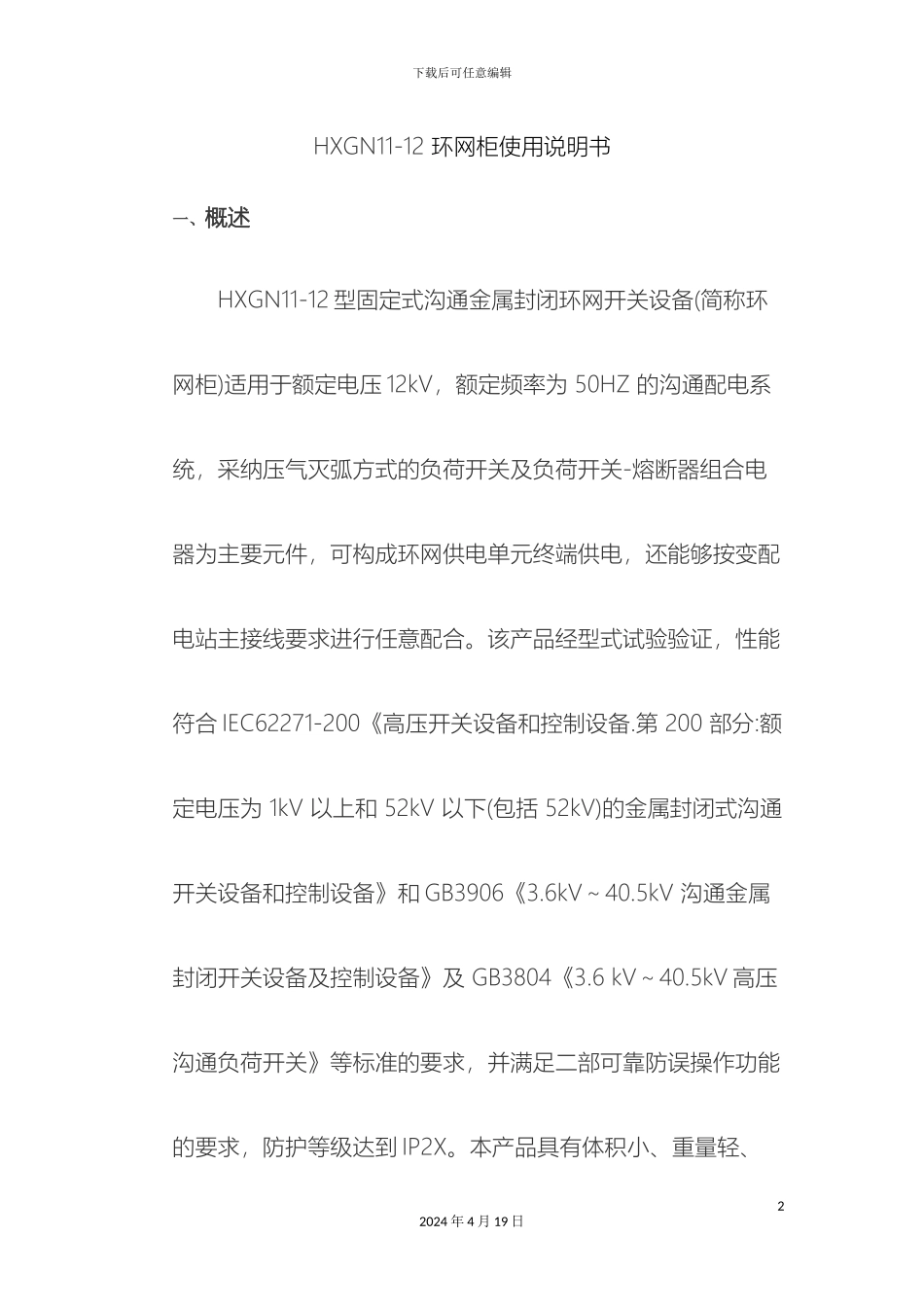

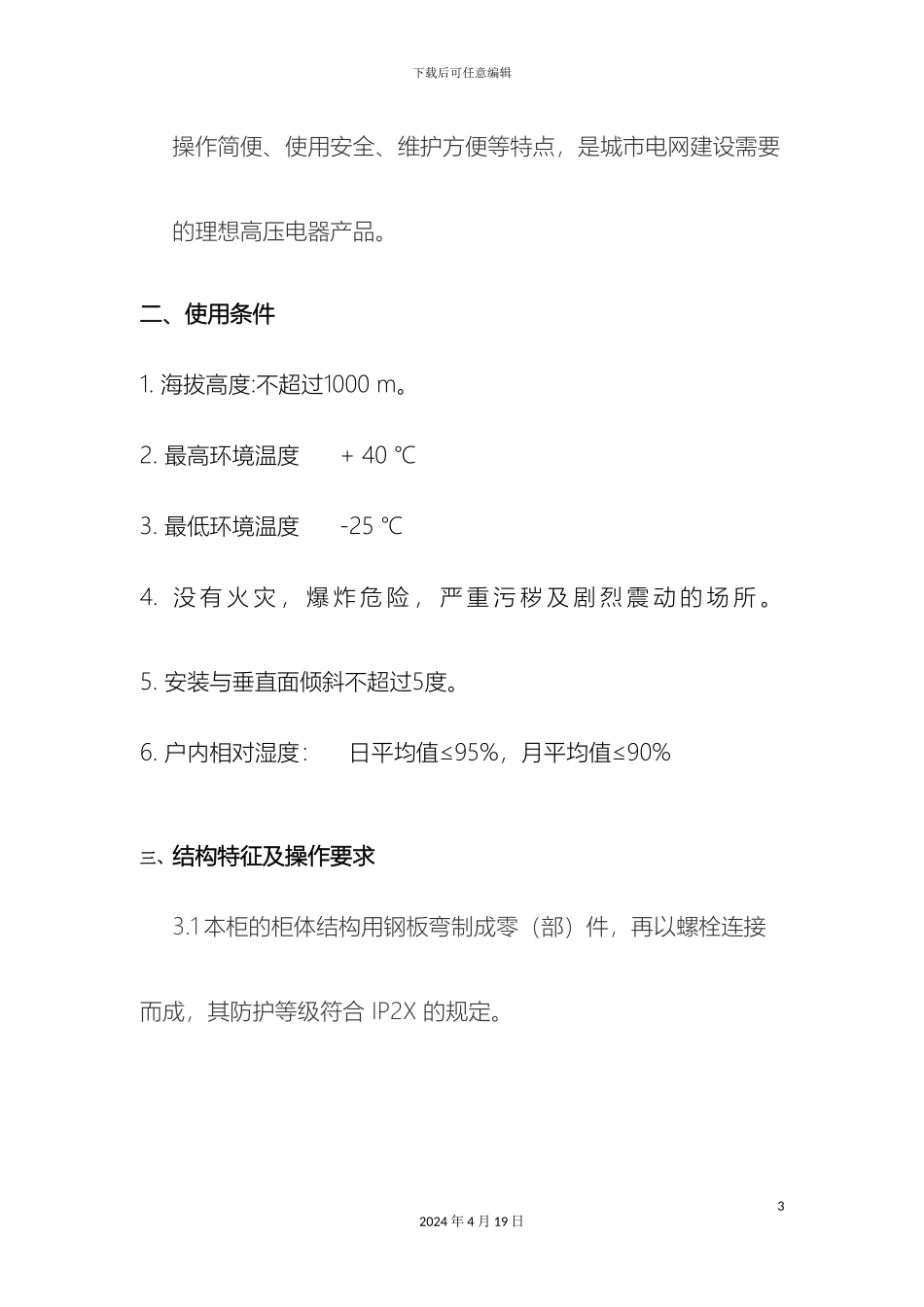

下载后可任意编辑环网柜说明书12024 年 4 月 19 日下载后可任意编辑HXGN11-12 环网柜使用说明书一、概述HXGN11-12 型固定式沟通金属封闭环网开关设备(简称环网柜)适用于额定电压 12kV,额定频率为 50HZ 的沟通配电系统,采纳压气灭弧方式的负荷开关及负荷开关-熔断器组合电器为主要元件,可构成环网供电单元终端供电,还能够按变配电站主接线要求进行任意配合。该产品经型式试验验证,性能符合 IEC62271-200《高压开关设备和控制设备.第 200 部分:额定电压为 1kV 以上和 52kV 以下(包括 52kV)的金属封闭式沟通开关设备和控制设备》和 GB3906《3.6kV~40.5kV 沟通金属封闭开关设备及控制设备》及 GB3804《3.6 kV~40.5kV 高压沟通负荷开关》等标准的要求,并满足二部可靠防误操作功能的要求,防护等级达到 IP2X。本产品具有体积小、重量轻、22024 年 4 月 19 日下载后可任意编辑操作简便、使用安全、维护方便等特点,是城市电网建设需要的理想高压电器产品。二、使用条件1. 海拔高度:不超过1000 m。2. 最高环境温度 + 40 ℃3. 最低环境温度 -25 ℃4. 没 有 火 灾 , 爆 炸 危 险 , 严 重 污 秽 及 剧 烈 震 动 的 场 所 。5. 安装与垂直面倾斜不超过5度。6. 户内相对湿度: 日平均值≤95%,月平均值≤90%三、结构特征及操作要求3.1 本柜的柜体结构用钢板弯制成零(部)件,再以螺栓连接而成,其防护等级符合 IP2X 的规定。32024 年 4 月 19 日下载后可任意编辑柜体上部为母线室,仪表室位于母线室前部,用钢板分隔。柜体中部为电缆室,主母线室与电缆 室之间设有隔板,对于电缆进出线柜,其柜底有可拆装的活动盖板,对于架空进出线柜,根据用户要求,其柜顶可加母线通道或遮栏架。3.2 机械联锁达到的要求、动作原理和操作规程3.2.1 为了防止误操作,达到安全标准,本产品采纳了相应的机械联锁和电气联锁,具备完善的 “五防”联锁功能。3.2.2 机械联锁所涉及到的部件及其在设备上的安装位置环网柜的机械联锁主要集成在负荷开关(组合电器、真空断路器)上,通对负荷开关(组合电器、真空断路器)的加深了解,从而亦可知其五防联锁的情况。门锁刚好能挂钩住负荷开关控制面板左侧的一个长条形缺口处,关门后,当接地开关分闸时,挂接的位置会作出相应的改变,刚42024 年 4 月 19 日下载后可任意编辑好压紧门锁以阻止其动作,以达到接地开关分闸后不能打开柜门的...
