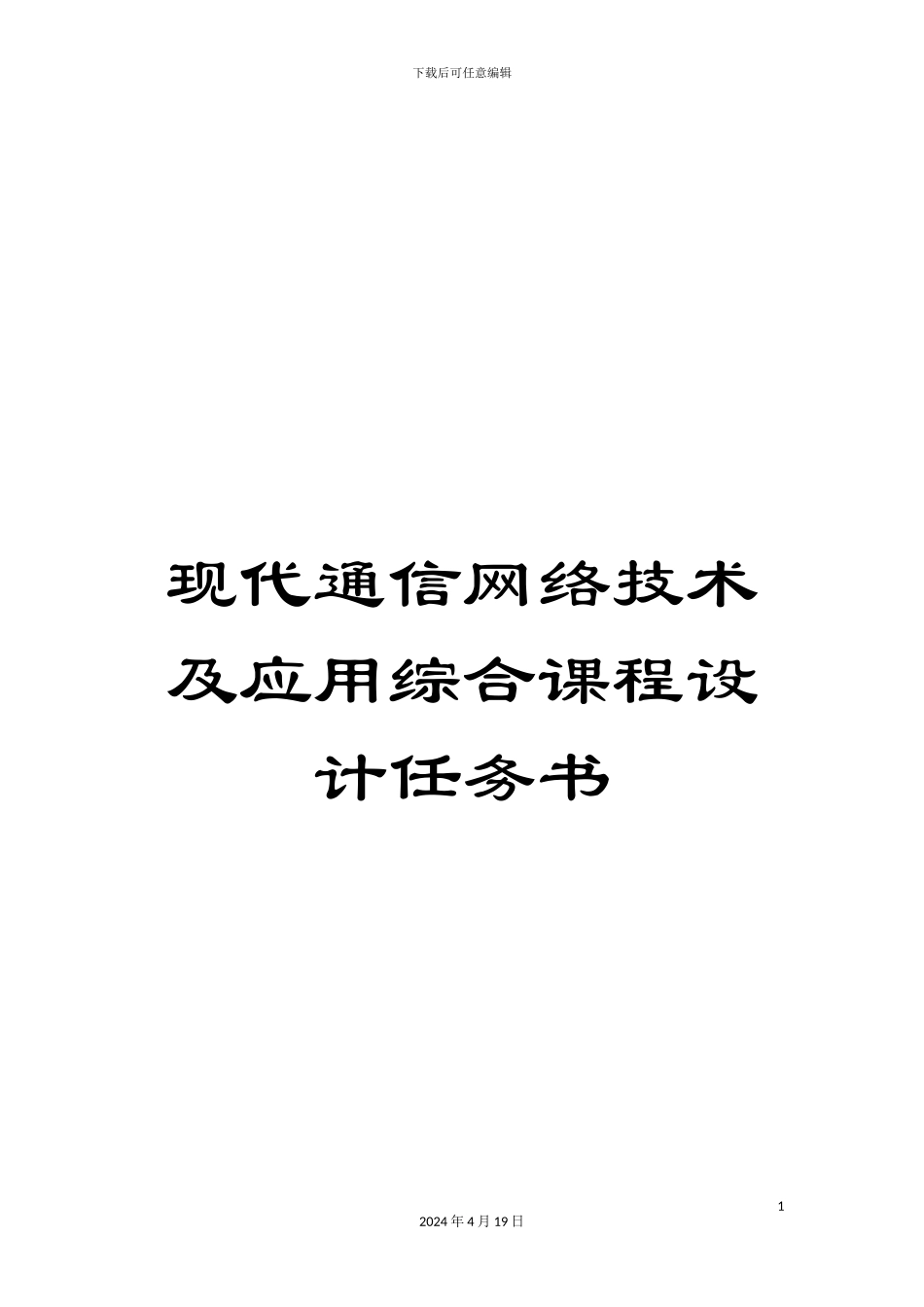

现代通信网络技术及应用综合课程设计任务书样本

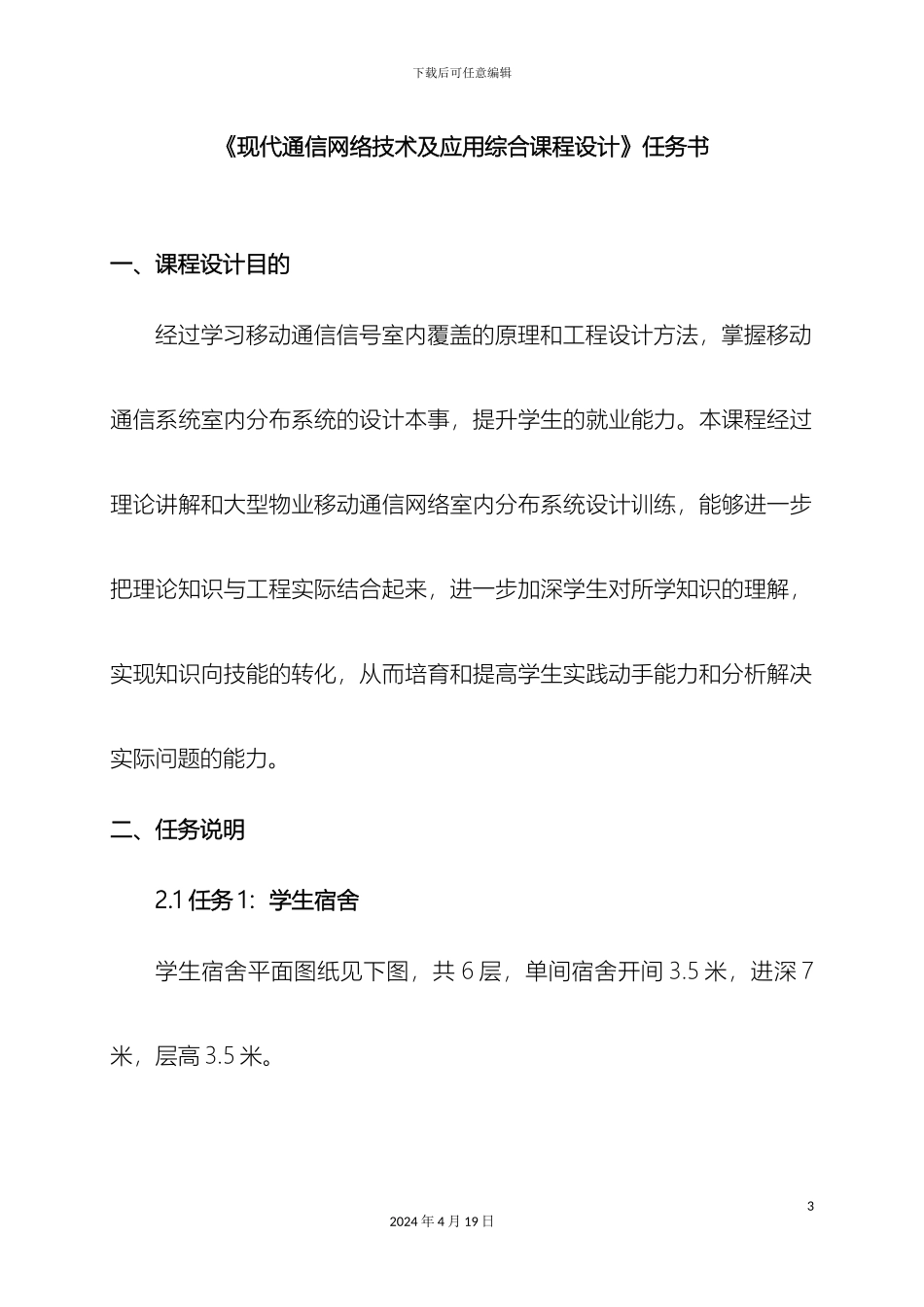

下载后可任意编辑现代通信网络技术及应用综合课程设计任务书12024 年 4 月 19 日下载后可任意编辑现代通信网络技术及应用综合课程设计任务书金陵科技学院 网络与通信工程学院 8 月22024 年 4 月 19 日下载后可任意编辑《现代通信网络技术及应用综合课程设计》任务书 一、课程设计目的经过学习移动通信信号室内覆盖的原理和工程设计方法，掌握移动通信系统室内分布系统的设计本事，提升学生的就业能力。本课程经过理论讲解和大型物业移动通信网络室内分布系统设计训练，能够进一步把理论知识与工程实际结合起来，进一步加深学生对所学知识的理解，实现知识向技能的转化，从而培育和提高学生实践动手能力和分析解决实际问题的能力。二、任务说明2.1 任务 1：学生宿舍学生宿舍平面图纸见下图，共 6 层，单间宿舍开间 3.5 米，进深 7米，层高 3.5 米。32024 年 4 月 19 日下载后可任意编辑42024 年 4 月 19 日下载后可任意编辑2.2 任务 2：政府办公楼政府楼平面图纸见下图，共 8 层，层高 3.5 米，其它尺寸见图示。52024 年 4 月 19 日下载后可任意编辑2.3 任务 3：培训中心培训中心平面图纸见下图（一层、二层结构同三层），共 12 层，层高 3.5 米，其它尺寸见图示。62024 年 4 月 19 日下载后可任意编辑2.4 任务 4：写字楼写字楼平面图纸见下图，共 18 层，开间 12 米，进深 14 米，层高3.5 米。2.5 要求在上述 4 个物业中任选 1 个物业，2 人一组，为其建设移动通信TD-LTE 信号室内分布系统。a) 依据物业类型，确定网络需求、信号覆盖范围；72024 年 4 月 19 日下载后可任意编辑b) 确定天线点位；c) 给出馈线路由；d) 完成功率分配、绘制室分系统原理图；e) 写出报告。注：1、具体设计过程参考教材《移动通信信号室内覆盖原理及工程设计》相关内容和《现代通信网络技术及应用综合课程设计》指导书。2、为保持设计成果的一致性，建议采纳如下附件的各类器件参数；假如选用其它器件，请在课程设计报告中进行参数说明。附件：各类器件参数。天线种类参数：天线名称频段垂直波瓣(度)水平波瓣(度)增益(dBi)适用范围吸顶天线全向全频1803602.15普通楼层，吊顶内安装定向全频180110~1603~4窗边，走廊两端，吊顶对数周期天线全频45~6070~908~12电梯，施主天线，隧道八木天线单频50~7050~808~12施主天线，隧道定向板状天线全频30~9060~1206~14展厅、厂房、大型会议室82024...
