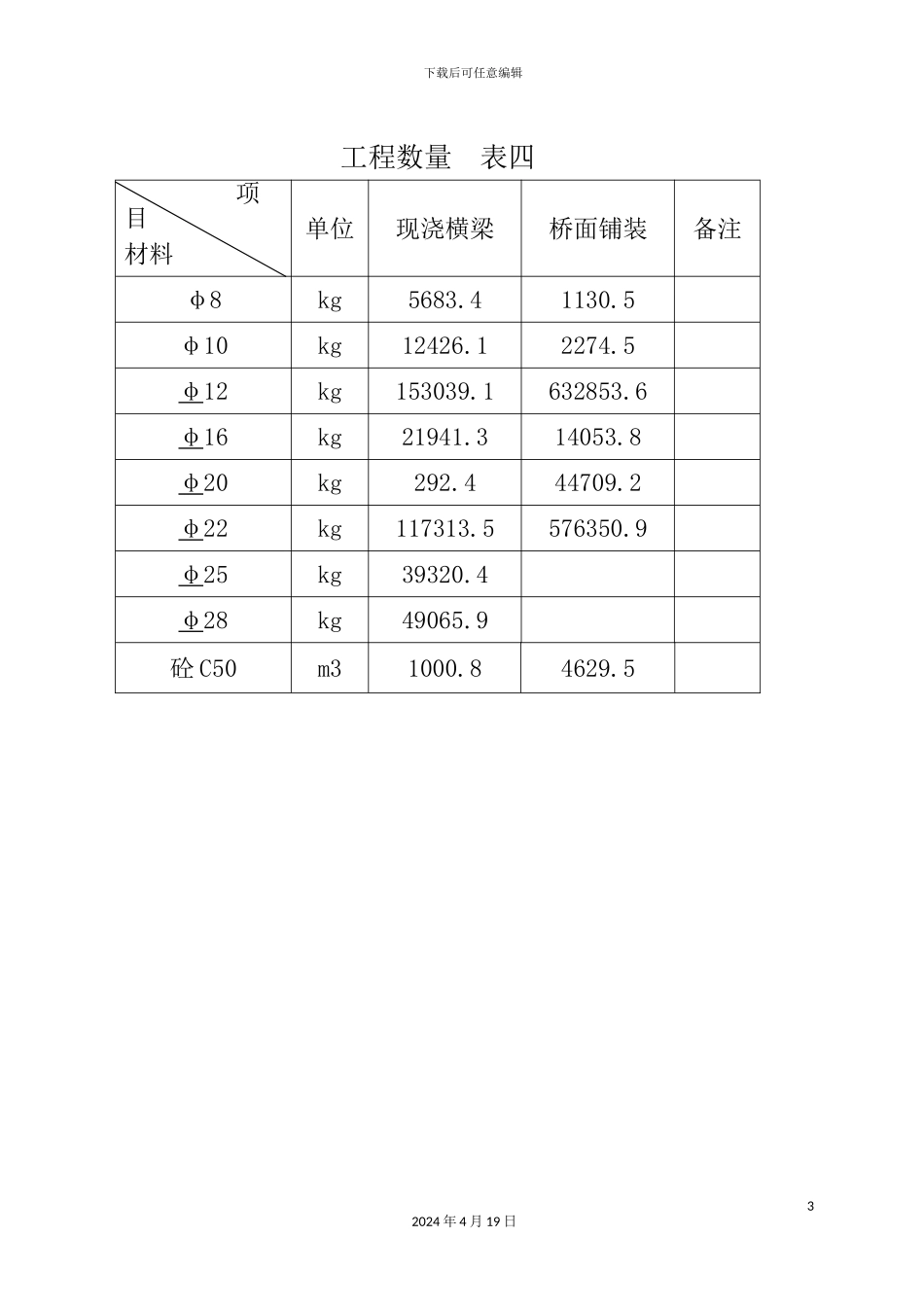

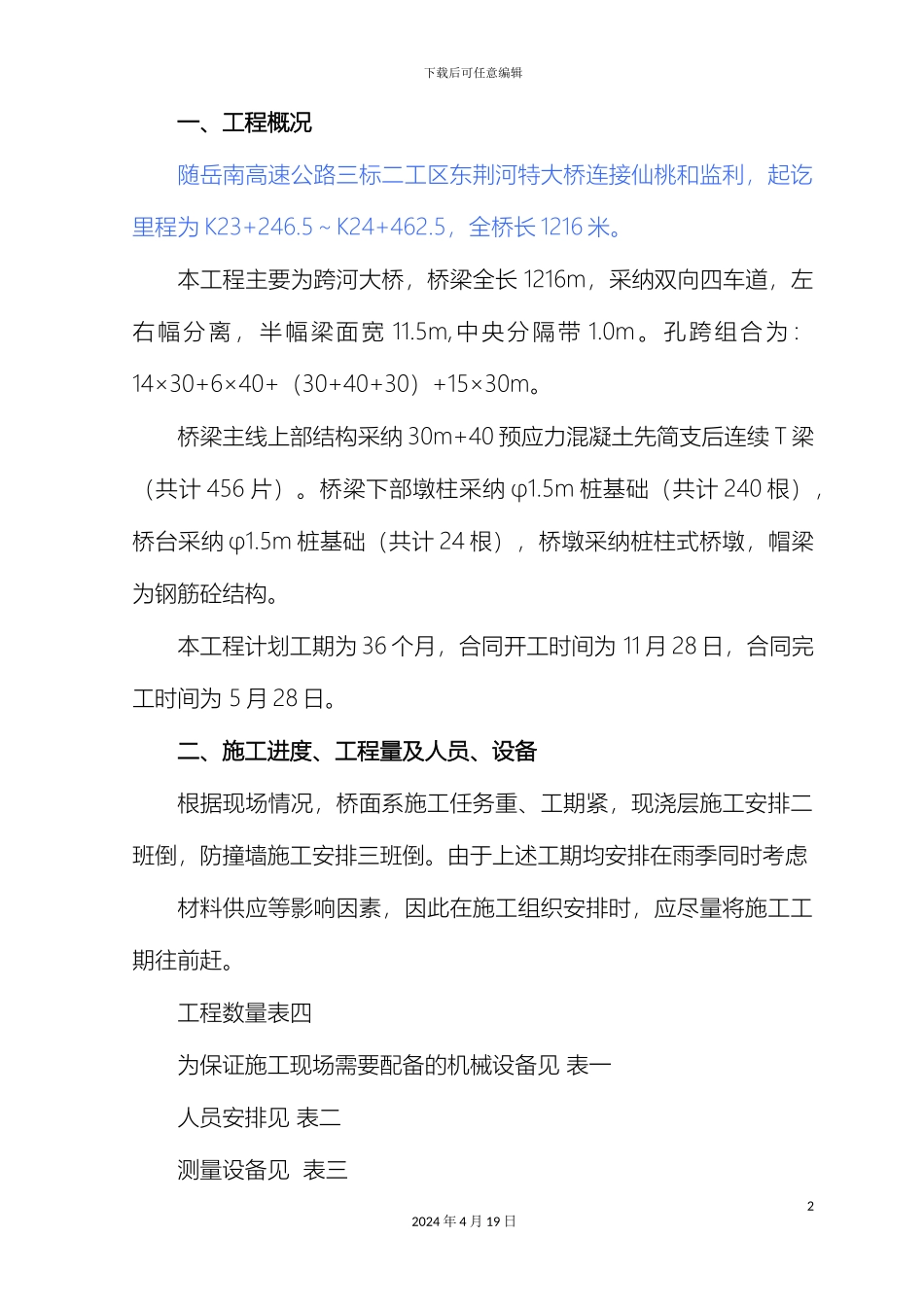

下载后可任意编辑现浇梁施工组织12024 年 4 月 19 日下载后可任意编辑一、工程概况随岳南高速公路三标二工区东荆河特大桥连接仙桃和监利，起讫里程为 K23+246.5～K24+462.5，全桥长 1216 米。本工程主要为跨河大桥，桥梁全长 1216m，采纳双向四车道，左右幅分离，半幅梁面宽 11.5m,中央分隔带 1.0m。孔跨组合为：14×30+6×40+（30+40+30）+15×30m。桥梁主线上部结构采纳 30m+40 预应力混凝土先简支后连续 T 梁（共计 456 片）。桥梁下部墩柱采纳 φ1.5m 桩基础（共计 240 根），桥台采纳 φ1.5m 桩基础（共计 24 根），桥墩采纳桩柱式桥墩，帽梁为钢筋砼结构。本工程计划工期为 36 个月，合同开工时间为 11 月 28 日，合同完工时间为 5 月 28 日。二、施工进度、工程量及人员、设备根据现场情况，桥面系施工任务重、工期紧，现浇层施工安排二班倒，防撞墙施工安排三班倒。由于上述工期均安排在雨季同时考虑材料供应等影响因素，因此在施工组织安排时，应尽量将施工工期往前赶。工程数量表四为保证施工现场需要配备的机械设备见 表一人员安排见 表二测量设备见 表三22024 年 4 月 19 日下载后可任意编辑 32024 年 4 月 19 日工程数量 表四 项目单位现浇横梁桥面铺装备注材料φ8kg5683.41130.5 φ10kg12426.12274.5 φ12kg153039.1632853.6 φ16kg21941.314053.8 φ20kg292.444709.2 φ22kg117313.5576350.9 φ25kg39320.4 φ28kg49065.9 砼 C50m31000.84629.5下载后可任意编辑三、施工技术方法施工顺序： 湿接缝 现浇横梁 现浇层、铺装层1、湿接缝施工技术要求（1）、湿接缝在施工之前需要将预埋在 T 梁翼板中的钢筋调平钢筋低于梁顶面。（2）、部分施工的钢筋搭接焊长度不够的须进行绑焊。（3）、钢筋网片采纳梅花型绑扎，严禁不绑，大跳越式帮扎。（4）、具体施工见施工流程图一。2、现浇横梁施工技术要求（1）、40mT 梁现浇段施工时，侧模用定型钢模，底模采纳砂箱，四周用木模围起加固，填砂 25～32cm 厚，砂顶层用砂浆找平至设计标高做底模砂浆表面抹平收光并刷脱模剂以方便脱模。达到一定强度后进行钢筋施工。砼浇筑必须在日气温较低时进行施工，一般在凌晨时开始浇注砼，上午（2）、将对应的两 T 梁端头的钢筋进行焊接，焊缝满足单面焊≥10d，双面焊接≤5d；焊缝饱满。在焊接 N12 号钢筋之前安放 3 根N1φ28 的钢筋，N12 号钢筋焊接完成后再安放 3 根 N1...
