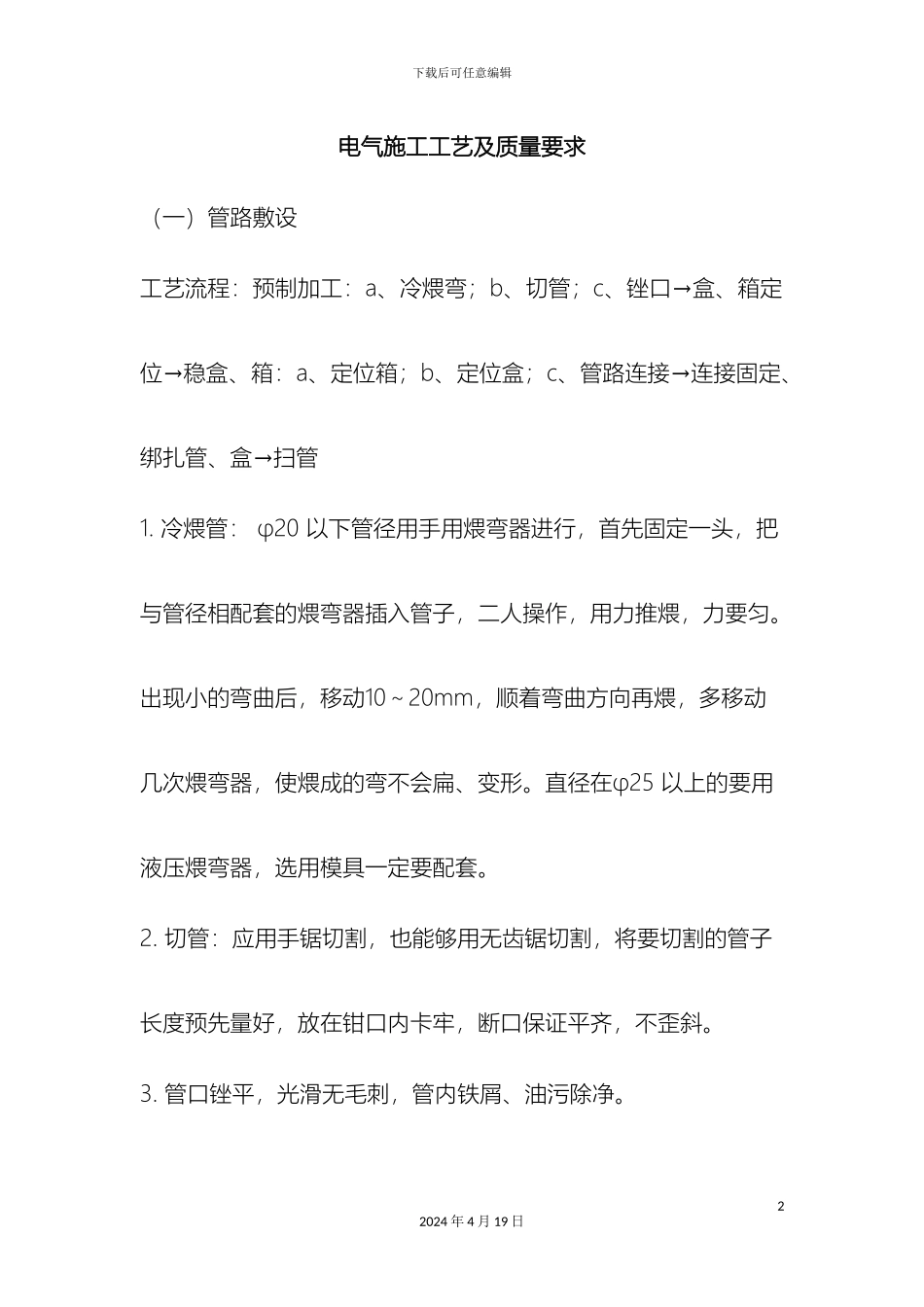

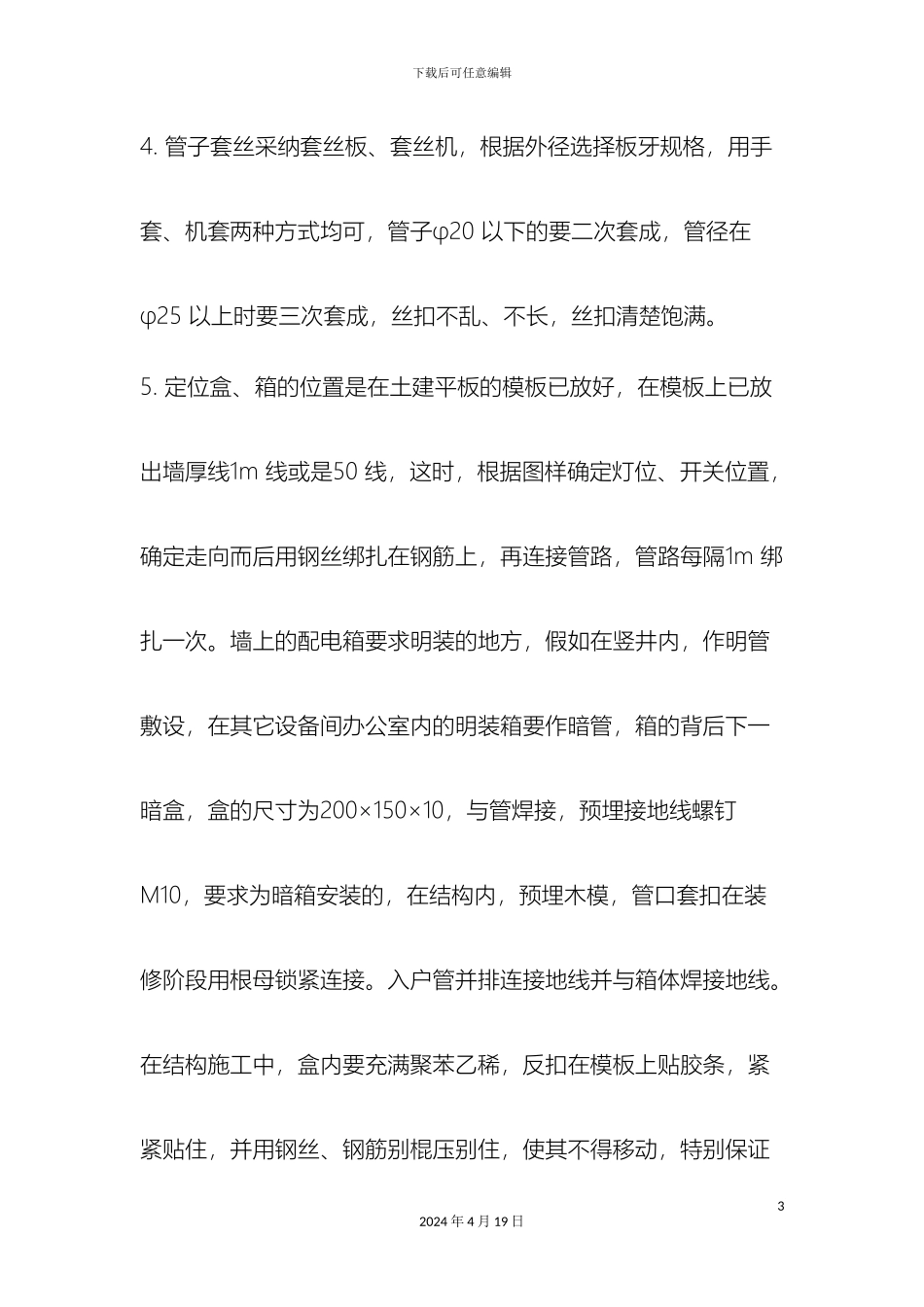

下载后可任意编辑电气工程施工工艺12024 年 4 月 19 日下载后可任意编辑电气施工工艺及质量要求（一）管路敷设工艺流程：预制加工：a、冷煨弯；b、切管；c、锉口→盒、箱定位→稳盒、箱：a、定位箱；b、定位盒；c、管路连接→连接固定、绑扎管、盒→扫管1. 冷煨管： φ20 以下管径用手用煨弯器进行，首先固定一头，把与管径相配套的煨弯器插入管子，二人操作，用力推煨，力要匀。出现小的弯曲后，移动10～20mm，顺着弯曲方向再煨，多移动几次煨弯器，使煨成的弯不会扁、变形。直径在φ25 以上的要用液压煨弯器，选用模具一定要配套。2. 切管：应用手锯切割，也能够用无齿锯切割，将要切割的管子长度预先量好，放在钳口内卡牢，断口保证平齐，不歪斜。3. 管口锉平，光滑无毛刺，管内铁屑、油污除净。22024 年 4 月 19 日下载后可任意编辑4. 管子套丝采纳套丝板、套丝机，根据外径选择板牙规格，用手套、机套两种方式均可，管子φ20 以下的要二次套成，管径在φ25 以上时要三次套成，丝扣不乱、不长，丝扣清楚饱满。5. 定位盒、箱的位置是在土建平板的模板已放好，在模板上已放出墙厚线1m 线或是50 线，这时，根据图样确定灯位、开关位置，确定走向而后用钢丝绑扎在钢筋上，再连接管路，管路每隔1m 绑扎一次。墙上的配电箱要求明装的地方，假如在竖井内，作明管敷设，在其它设备间办公室内的明装箱要作暗管，箱的背后下一暗盒，盒的尺寸为200×150×10，与管焊接，预埋接地线螺钉M10，要求为暗箱安装的，在结构内，预埋木模，管口套扣在装修阶段用根母锁紧连接。入户管并排连接地线并与箱体焊接地线。在结构施工中，盒内要充满聚苯乙稀，反扣在模板上贴胶条，紧紧贴住，并用钢丝、钢筋别棍压别住，使其不得移动，特别保证32024 年 4 月 19 日下载后可任意编辑不得随钢筋向上弹跳而离开地板，保证紧贴，管路要作鹅头弯。墙上的盒要用螺钉前面拧死，后边用φ6 钢筋别压住，使其在施工中保证震捣器震捣过程中不得松动。6. 管子走向要合理，不要穿过设备基础。管子长度30m 长时，无弯时，中间也要加装过渡盒，有一个弯时，20m 长要加过渡盒，有二个弯时，15m 长要加过渡盒，有三个弯时，8m 长要加过渡盒，管子进入灯头盒，开关盒要少于4 根。7. 管中之间的连接，管与盒的连接，在混凝土中镀锌钢管用套管焊接，管盒之间可焊接，另焊跨接地线。在用套管焊接过程中，套管长度应是管外径的2.2 倍，四周施焊不得存砂眼。...
