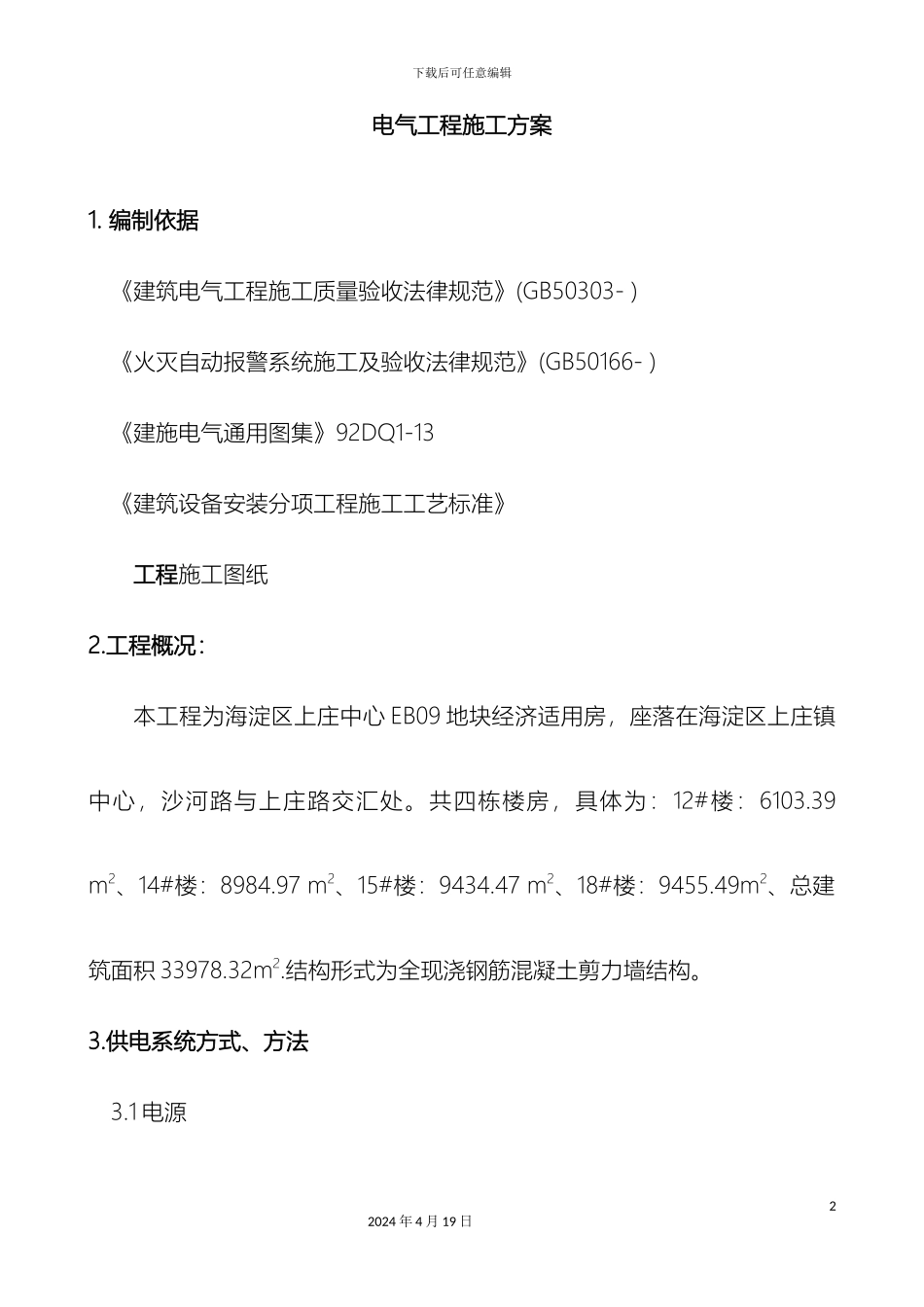

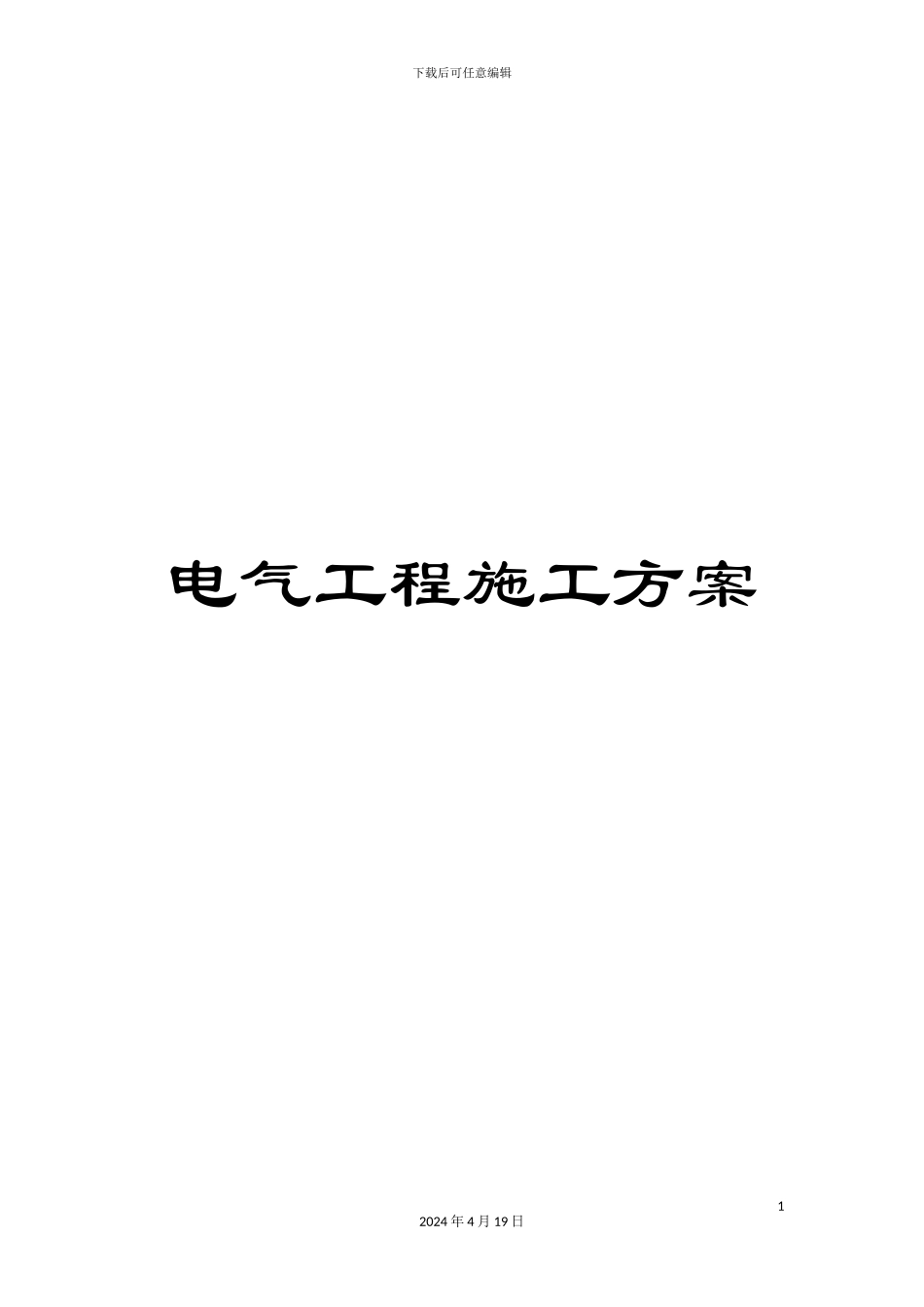

下载后可任意编辑电气工程施工方案12024 年 4 月 19 日下载后可任意编辑电气工程施工方案1. 编制依据《建筑电气工程施工质量验收法律规范》(GB50303- )《火灭自动报警系统施工及验收法律规范》(GB50166- )《建施电气通用图集》92DQ1-13《建筑设备安装分项工程施工工艺标准》工程施工图纸2.工程概况：本工程为海淀区上庄中心 EB09 地块经济适用房，座落在海淀区上庄镇中心，沙河路与上庄路交汇处。共四栋楼房，具体为：12#楼：6103.39 m2、14#楼：8984.97 m2、15#楼：9434.47 m2、18#楼：9455.49m2、总建筑面积 33978.32m2.结构形式为全现浇钢筋混凝土剪力墙结构。3.供电系统方式、方法3.1 电源22024 年 4 月 19 日下载后可任意编辑由供电部门小区供电室供电，供电电压为三相四线 220/380V，电缆采纳埋地方式自建筑外引入 π 接间3.2 照明系统正常照明包括地下室照明、楼道照明用灯。事故电源、备用电源为双电源末端互投。3.3 动力系统本工程动力系统包括生活水泵、消防水泵、中水水泵、喷淋泵、污水泵、消防、电梯、排烟风机、正压送风机等均两路电源供电。其中与消防有关水泵、电梯为一类荷载，采纳双电源双回路末端互投，电动机不设过负荷保护。其余为二、三类负荷。3.4 弱电系统弱电系统只做预留，配合专业公司施工。4.施工部署4.1 施工计划32024 年 4 月 19 日下载后可任意编辑施工工期：本工程计划于 9 月 1 日开工， 9 月 30 日竣工。与土建配合穿插施工，不影响土建总工期。4.2 劳动力配备计划土建基础结构地上结构装修抹灰清理竣工电气接地及配电室线路，消防支路管线预理避雷引下线及管盒暗配二次结构及配线安装调试清理人数20 人40 人40 人24 人 4.3 机具配备计划名称单位数量电焊机台8气焊工具套2弯管器套2套丝板套4无齿锯套4开孔器套4电锤台12电钻台4接地摇表台2绝缘摇表台2压线钳把4 5.土建与专业配合5.1 施工中，土建与专业做到密切配合，合理安排工序搭接。5.2 建立工序交接制度，对模板、钢筋、混凝土、墙面、地面、装修等工序施工，土建与专业工艺做到双方同意并鉴认，方可进行下道工序施工。5.3 土建给电气预留洞槽时与电气工长核对后再进行，土建施工时应满足42024 年 4 月 19 日下载后可任意编辑电气施工用的各种标线，如标高线、轴线、墙皮线等。5.4 土建工程与专业变更做法与对方有关时，应及时相互通报。5.5 对做隐检的电气工程，在质检员、监理认可后，土建方...
