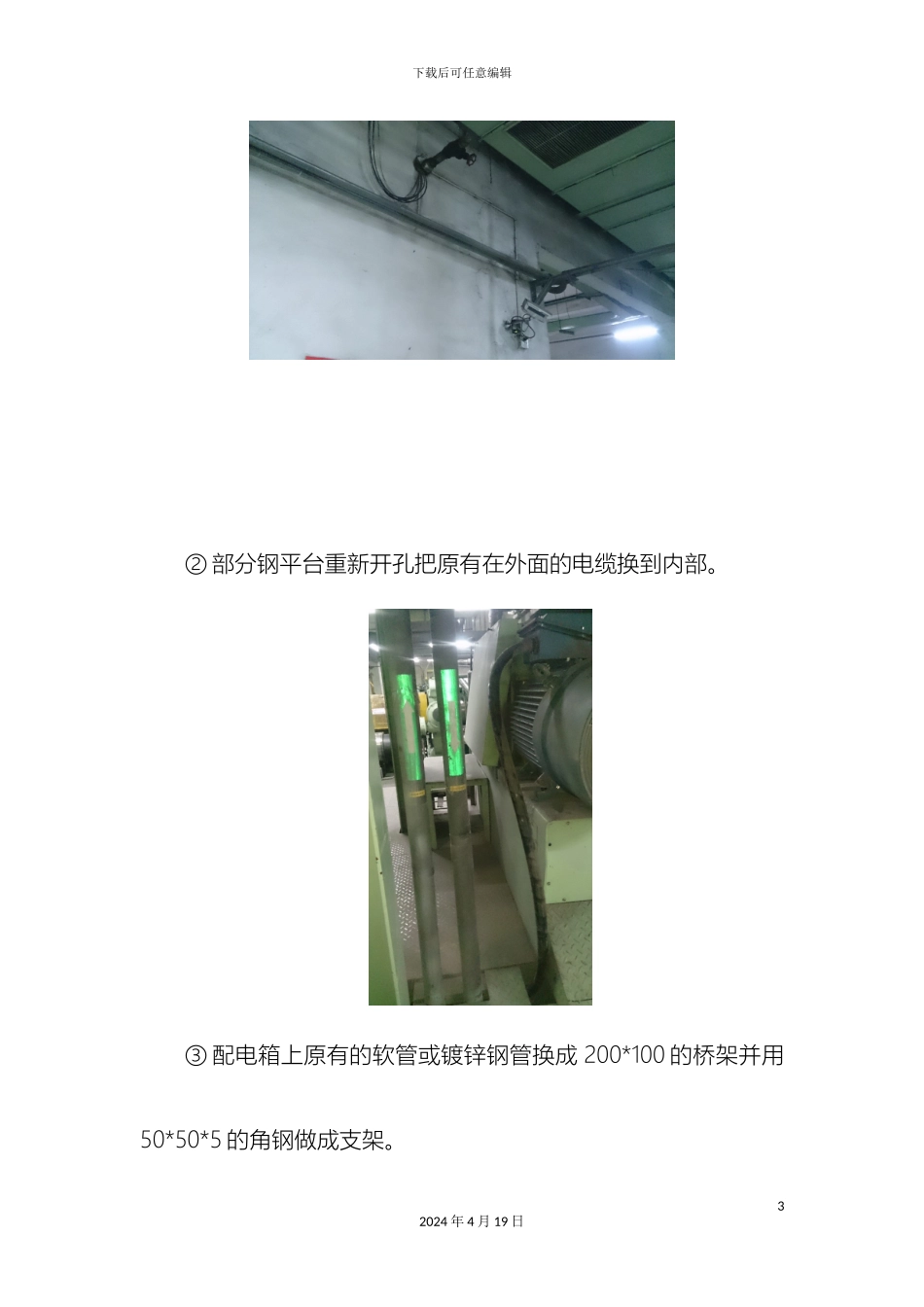

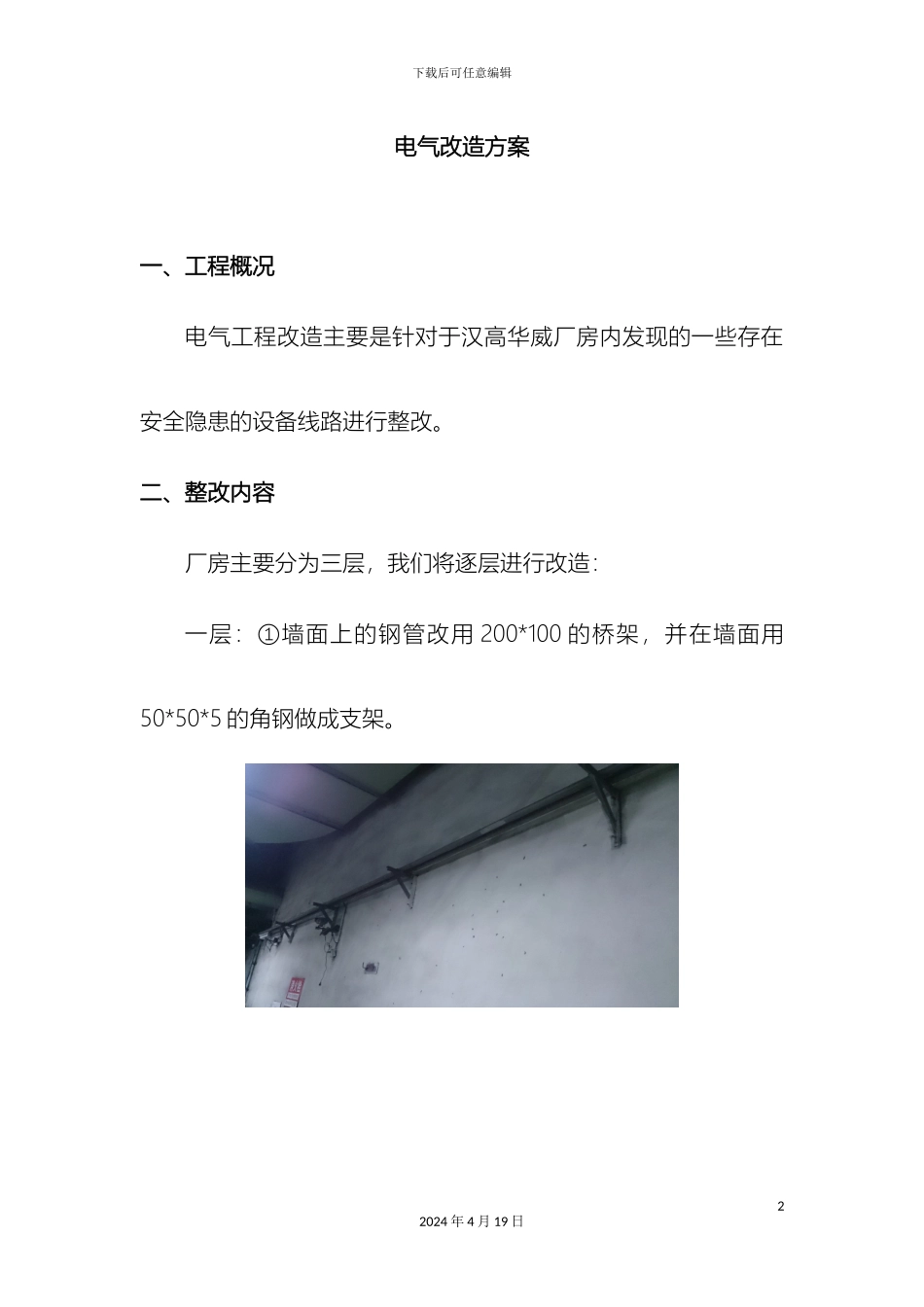

下载后可任意编辑电气改造方案12024 年 4 月 19 日下载后可任意编辑电气改造方案一、工程概况电气工程改造主要是针对于汉高华威厂房内发现的一些存在安全隐患的设备线路进行整改。二、整改内容厂房主要分为三层，我们将逐层进行改造：一层：①墙面上的钢管改用 200*100 的桥架，并在墙面用50*50*5 的角钢做成支架。22024 年 4 月 19 日下载后可任意编辑② 部分钢平台重新开孔把原有在外面的电缆换到内部。③ 配电箱上原有的软管或镀锌钢管换成 200*100 的桥架并用50*50*5 的角钢做成支架。32024 年 4 月 19 日下载后可任意编辑④ 钢 平 台 的 软 管 换 成 DN20 、 DN25 的 镀 锌 钢 管 并 用50*50*5 的角钢做成支架。42024 年 4 月 19 日下载后可任意编辑⑤ 设备靠墙的电缆用 200*100 的桥架，并用 50*50*5 的角钢做成支架。⑥ 部分架空的原有桥架需要需要加长。⑦ 设备二层钢平台原本没有软管或软管破裂的更换新的软管并用套管连接。52024 年 4 月 19 日下载后可任意编辑⑧ 配电箱旁边原有软管和钢管换成 100*50 的桥架，并用50*50*5 的角钢做成支架。62024 年 4 月 19 日下载后可任意编辑⑨ 设备传输带下原有的钢管换成 200*100 的桥架，并用50*50*5 的角钢做成支架。二层：①原有的 PVC 管换成 DN25 的镀锌钢管并做吊丝支架。② 原有 KBG 管换成 DN25 的镀锌钢管，并用 50*50*5 的角钢72024 年 4 月 19 日下载后可任意编辑做成支架。③ 设备靠墙边原有的桥架换掉做 200*100 的桥架，并用50*50*5 的角钢做成支架。④ 将 设 备 原 有 的 软 管 换 成 200*100 的 桥 架 。 并 用 并 用82024 年 4 月 19 日下载后可任意编辑50*50*5 的角钢做成支架。⑤ 将配电箱下方原有的软管换成 100*50 的桥架，并用50*50*5 的角钢做成支架。92024 年 4 月 19 日下载后可任意编辑三层：①设备下面原有的镀锌钢管换成 200*100 的桥架，并用 50*50*5 的角钢做成支架。 102024 年 4 月 19 日下载后可任意编辑② 配电箱处原有的软管换成 100*50 的桥架，并用 50*50*5的角钢做成支架。 ③ 原有地上角铁地方开槽并放入镀锌钢管，最后用砂浆抹平。三、安全组织措施112024 年 4 月 19 日下载后可任意编辑① 从事电气作业人员，必须持证上岗严格遵守有关安全的操作规程。② 在电气过程中必须保证是停电工作，至少...
