电磁振动给料机说明书

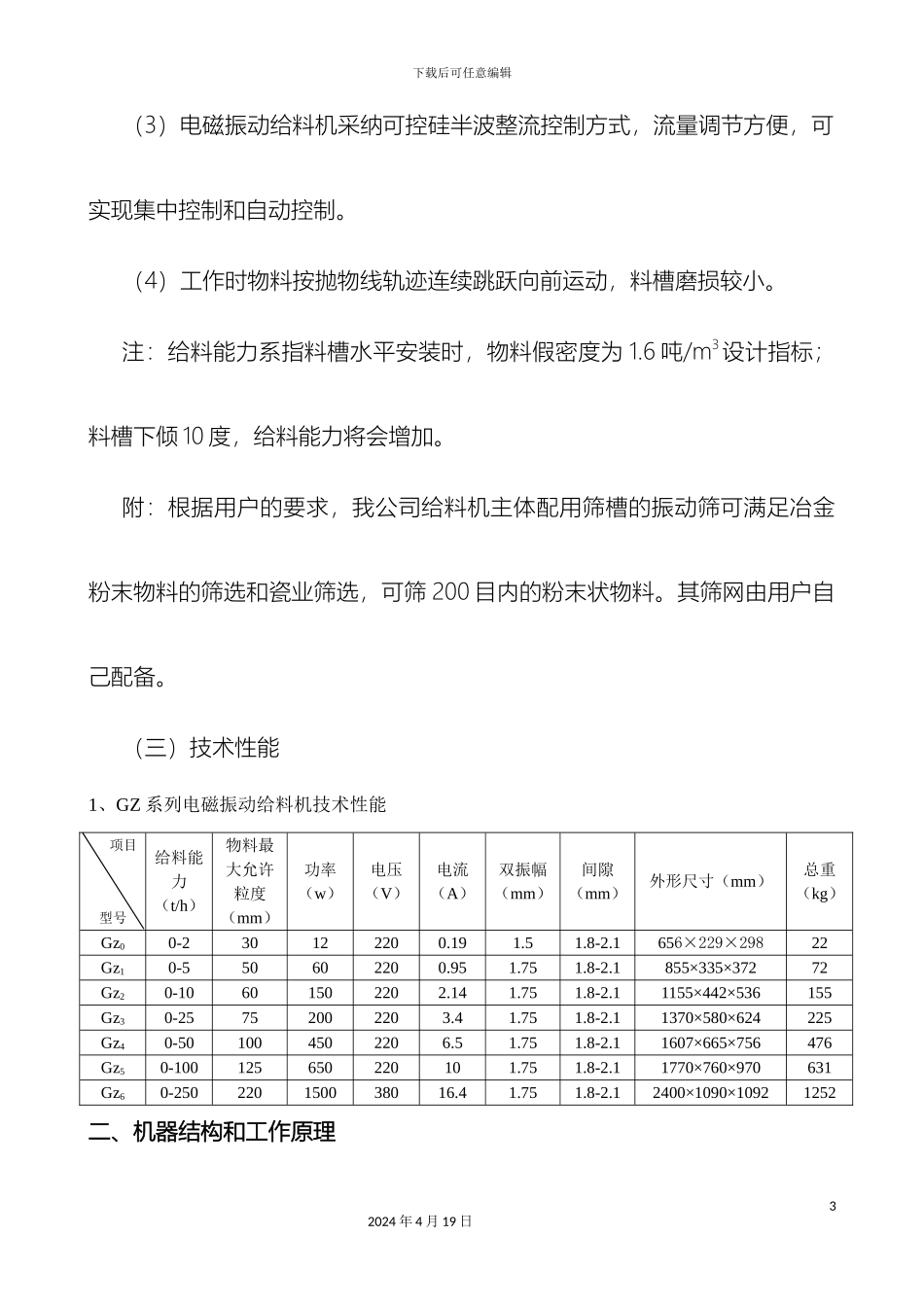

下载后可任意编辑电磁振动给料机说明书12024 年 4 月 19 日一、用途、特点及技术性能（一）用途 电磁振动给料机（简称电振机）是一种先进的给料装置，它适用于连续性生产的要求。我公司生产的电振机与本公司生产的各类型电子秤配套使用，可构成一个闭环调节的自动给料、称量和配料设备。因此，电振机可广泛用于水泥、矿山、冶金、煤场、化工、基建、码头以及制药、茶叶加工、瓷业等工业部门，在生产流程中能把非粘滞性的颗料或粉末物料从储料仓或料斗中定量、均匀、连续地送到受料装置中去。（二）特点GZ 系列电磁振动给料机特点：（1）体积小，重量轻，结构简单，安装方便，无转动、滑动零部件，不需进行润滑。故障少，维护运行费用低。（2）电磁振动给料机运用机械振动学的共振原理，使其工作在低临界近共振状态，低耗电。下载后可任意编辑（3）电磁振动给料机采纳可控硅半波整流控制方式，流量调节方便，可实现集中控制和自动控制。（4）工作时物料按抛物线轨迹连续跳跃向前运动，料槽磨损较小。注：给料能力系指料槽水平安装时，物料假密度为 1.6 吨/m3设计指标；料槽下倾 10 度，给料能力将会增加。附：根据用户的要求，我公司给料机主体配用筛槽的振动筛可满足冶金粉末物料的筛选和瓷业筛选，可筛 200 目内的粉末状物料。其筛网由用户自己配备。（三）技术性能1、GZ 系列电磁振动给料机技术性能项目型号给料能力（t/h）物料最大允许粒度（mm）功率（w）电压（V）电流（A）双振幅（mm）间隙（mm）外形尺寸（mm）总重（kg）Gz00-230122200.191.51.8-2.1656×229×29822Gz10-550602200.951.751.8-2.1855×335×37272Gz20-10601502202.141.751.8-2.11155×442×536155Gz30-25752002203.41.751.8-2.11370×580×624225Gz40-501004502206.51.751.8-2.11607×665×756476Gz50-100125650220101.751.8-2.11770×760×970631Gz60-250220150038016.41.751.8-2.12400×1090×10921252二、机器结构和工作原理32024 年 4 月 19 日下载后可任意编辑GZ 型可控硅电磁振动给料机由电磁振动给料机和可控硅控制器两部分组成。（一）GZ 系列电磁振动给料机的结构和工作原理。1、结构电磁振动给料机由以下主要部份组成（见图一）；图一 电振机简图Ⅰ 料槽Ⅱ 电磁振动器Ⅲ 减振器2、工作原理如图二所示，它是一个双质定向强迫振动的弹性系统，由槽体（料槽）、连接叉和槽体中部分物料的质量组成质点 M1；振动器壳体、铁芯、线圈等组42024...
