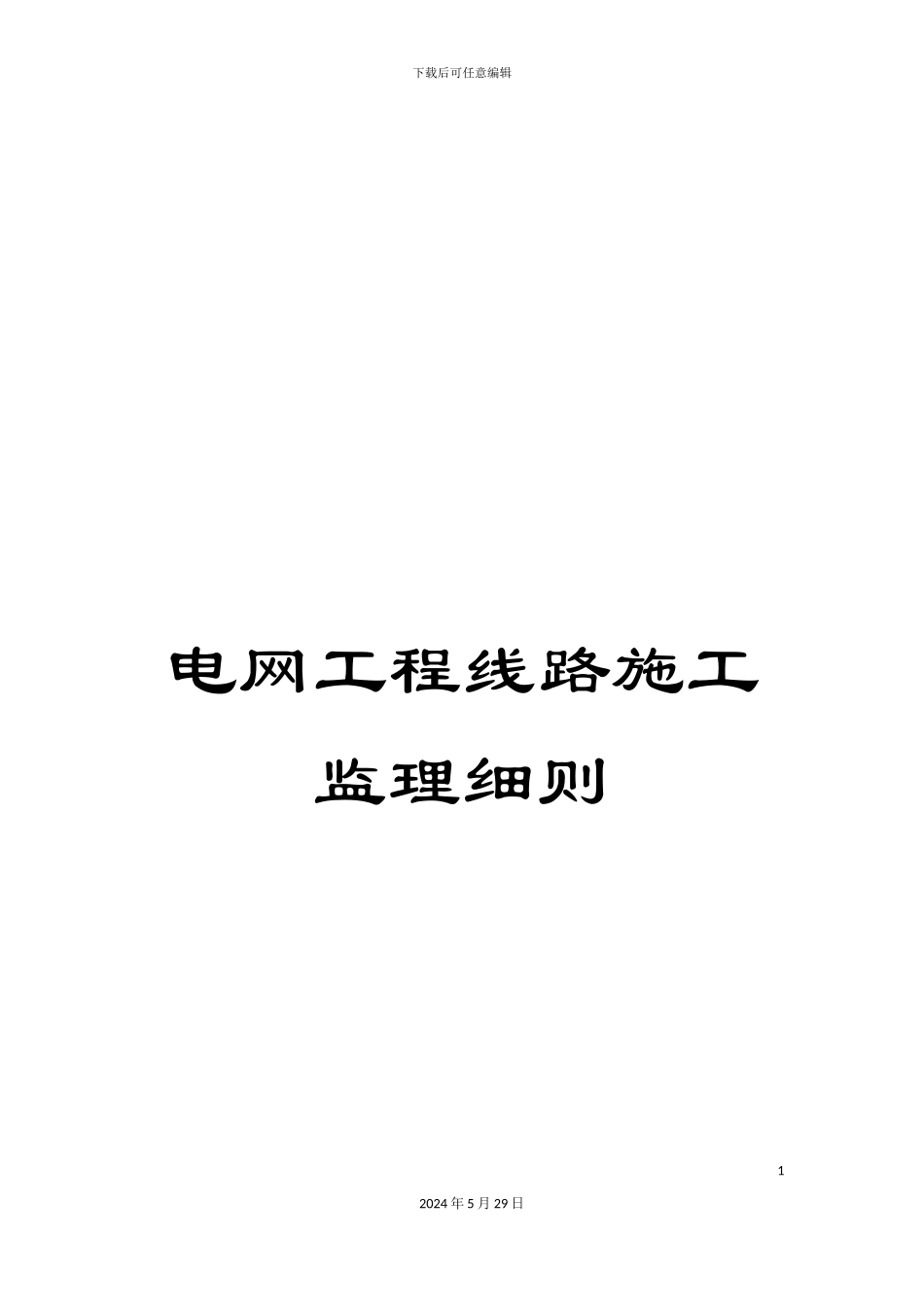

电网工程线路施工监理细则

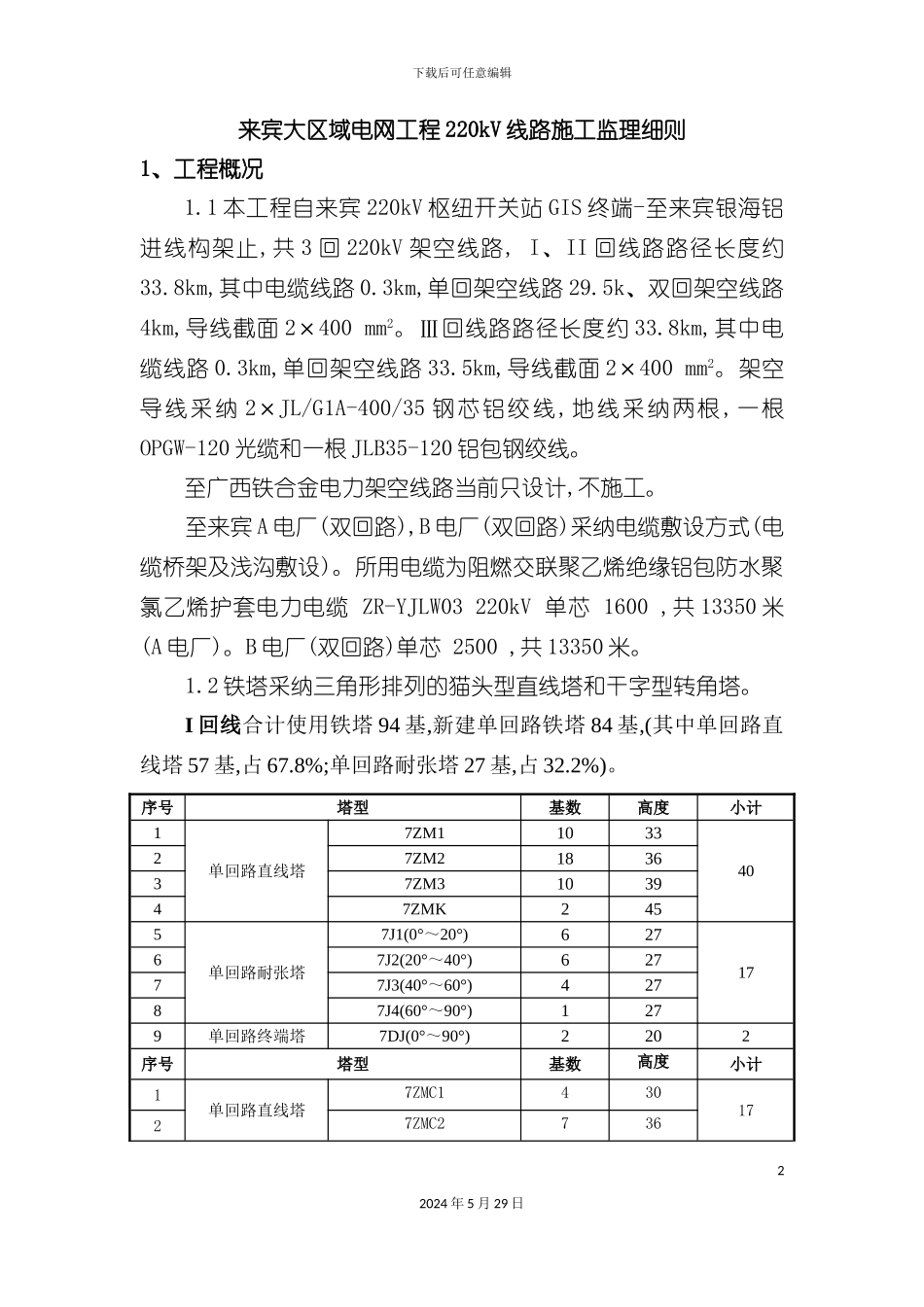

下载后可任意编辑电网工程线路施工监理细则12024 年 5 月 29 日下载后可任意编辑来宾大区域电网工程 220kV 线路施工监理细则1、工程概况1.1 本工程自来宾 220kV 枢纽开关站 GIS 终端-至来宾银海铝进线构架止,共 3 回 220kV 架空线路, I、II 回线路路径长度约33.8km,其中电缆线路 0.3km,单回架空线路 29.5k、双回架空线路4km,导线截面 2×400 mm2。Ⅲ回线路路径长度约 33.8km,其中电缆线路 0.3km,单回架空线路 33.5km,导线截面 2×400 mm2。架空导线采纳 2×JL/G1A-400/35 钢芯铝绞线,地线采纳两根,一根OPGW-120 光缆和一根 JLB35-120 铝包钢绞线。至广西铁合金电力架空线路当前只设计,不施工。 至来宾 A 电厂(双回路),B 电厂(双回路)采纳电缆敷设方式(电缆桥架及浅沟敷设)。所用电缆为阻燃交联聚乙烯绝缘铝包防水聚氯乙烯护套电力电缆 ZR-YJLW03 220kV 单芯 1600 ,共 13350 米(A 电厂)。B 电厂(双回路)单芯 2500 ,共 13350 米。1.2 铁塔采纳三角形排列的猫头型直线塔和干字型转角塔。I 回线合计使用铁塔 94 基,新建单回路铁塔 84 基,(其中单回路直线塔 57 基,占 67.8%;单回路耐张塔 27 基,占 32.2%)。序号塔型基数高度小计1单回路直线塔7ZM110334027ZM2183637ZM3103947ZMK2455单回路耐张塔7J1(0°～20°)6271767J2(20°～40°)62777J3(40°～60°)42787J4(60°～90°)1279单回路终端塔7DJ(0°～90°)2202序号塔型基数高度小计1单回路直线塔7ZMC14301727ZMC273622024 年 5 月 29 日下载后可任意编辑序号塔型基数高度小计37ZMC34367ZMC413947ZMCK1575单回路耐张塔7JC1(0°～20°)427867JC2(20°～40°)22777JC3(40°～60°)22487JC4(60°～90°)124双回路段(I、II 回线共用)本工程新建双回路铁塔 10 基,(其中双回路直线塔 3 基,占 30%;双回路耐张塔 7 基,占 70%)。序号塔型基数高度小计1双回路直线塔7SZC3233327SZCK1453双回路耐张塔7SJC1(0°～20°)327747SJC2(20°～40°)22757SJC3(40°～60°)12767SDJC(0°～90°)127II 回线合计使用铁塔 94 基,新建单回路铁塔 84 基,(其中单回路直线塔 54 基,占 64.3%;单回路耐张塔 30 基,占 35.7%)。序号塔型基数高度小计1单回路直线塔7ZM18333727ZM2183637ZM3103947ZMK1455单回路耐张塔7J1(0°～20°)8271967J2(20°～40°)62777J3(40°～60°)42787J4(60°～90°)1279单回路终端(钻越小档使用)7DJ(0°～90°)2202序...
