加热丝十点知识VIP免费

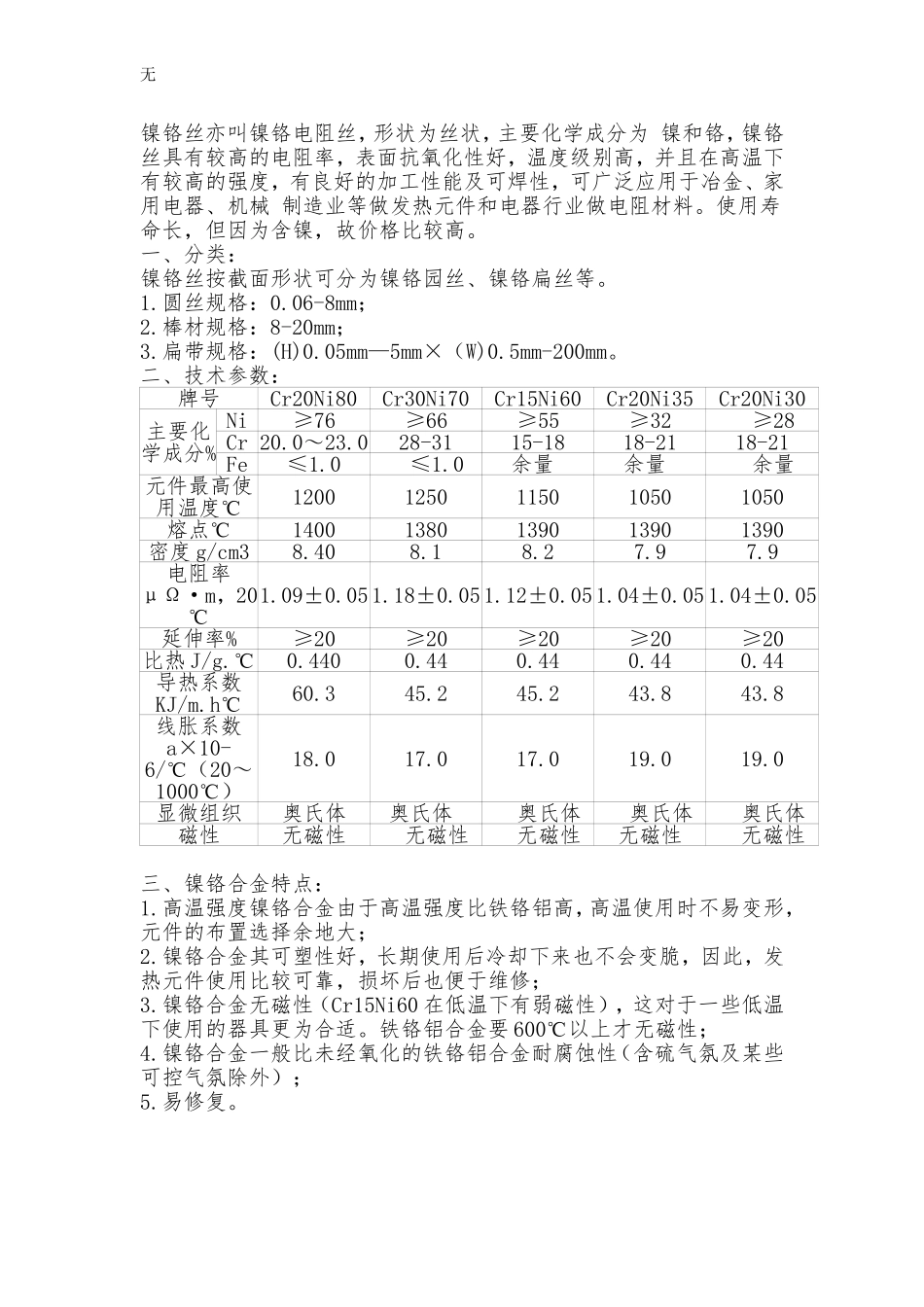

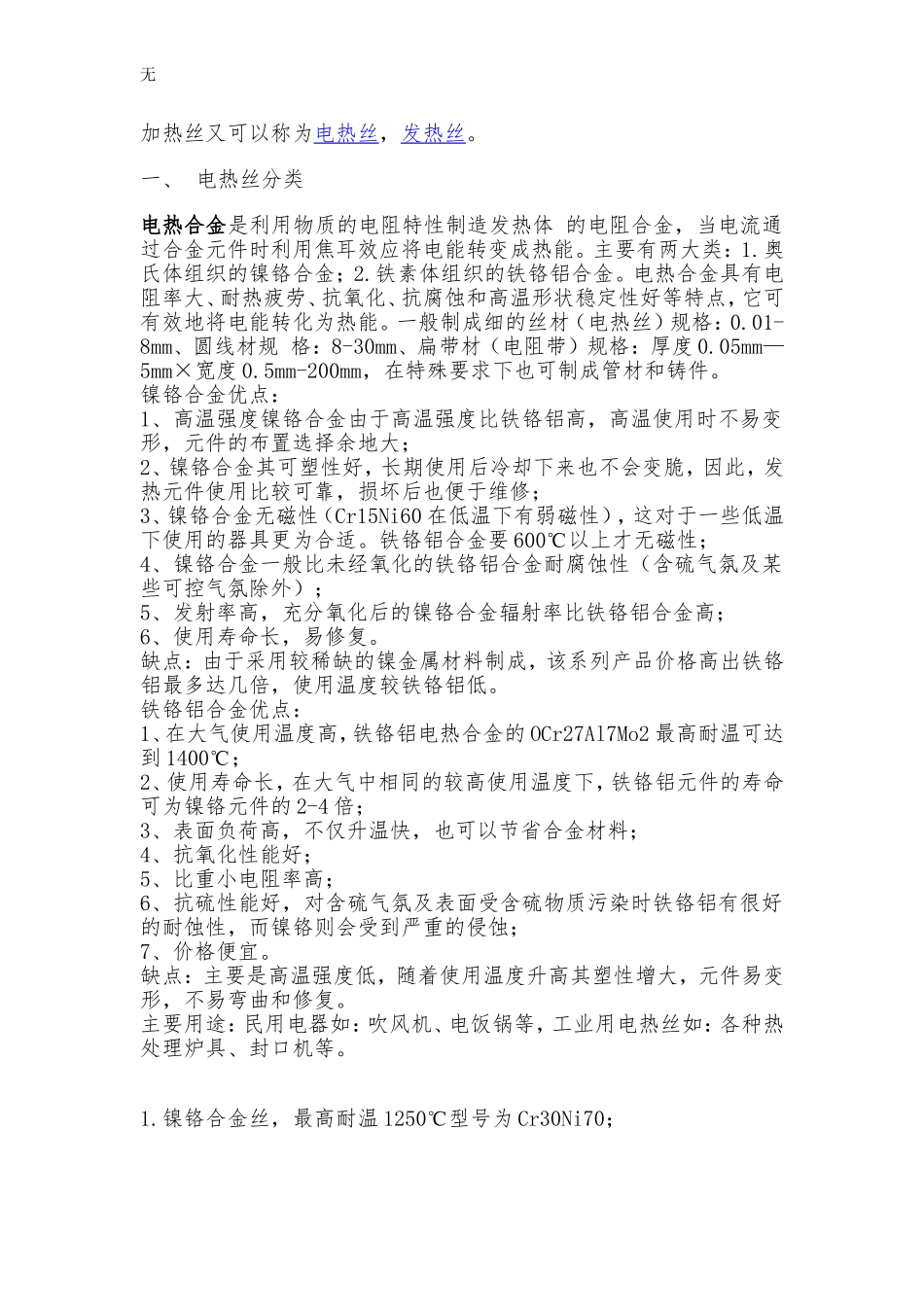

无加热丝又可以称为电热丝，发热丝。一、电热丝分类电热合金是利用物质的电阻特性制造发热体的电阻合金，当电流通过合金元件时利用焦耳效应将电能转变成热能。主要有两大类：1.奥氏体组织的镍铬合金；2.铁素体组织的铁铬铝合金。电热合金具有电阻率大、耐热疲劳、抗氧化、抗腐蚀和高温形状稳定性好等特点，它可有效地将电能转化为热能。一般制成细的丝材（电热丝）规格：0.01-8mm、圆线材规格：8-30mm、扁带材（电阻带）规格：厚度0.05mm—5mm×宽度0.5mm-200mm，在特殊要求下也可制成管材和铸件。镍铬合金优点：1、高温强度镍铬合金由于高温强度比铁铬铝高，高温使用时不易变形，元件的布置选择余地大；2、镍铬合金其可塑性好，长期使用后冷却下来也不会变脆，因此，发热元件使用比较可靠，损坏后也便于维修；3、镍铬合金无磁性（Cr15Ni60在低温下有弱磁性），这对于一些低温下使用的器具更为合适。铁铬铝合金要600℃以上才无磁性；4、镍铬合金一般比未经氧化的铁铬铝合金耐腐蚀性（含硫气氛及某些可控气氛除外）；5、发射率高，充分氧化后的镍铬合金辐射率比铁铬铝合金高；6、使用寿命长，易修复。缺点：由于采用较稀缺的镍金属材料制成，该系列产品价格高出铁铬铝最多达几倍，使用温度较铁铬铝低。铁铬铝合金优点：1、在大气使用温度高，铁铬铝电热合金的OCr27Al7Mo2最高耐温可达到1400℃；2、使用寿命长，在大气中相同的较高使用温度下，铁铬铝元件的寿命可为镍铬元件的2-4倍；3、表面负荷高，不仅升温快，也可以节省合金材料；4、抗氧化性能好；5、比重小电阻率高；6、抗硫性能好，对含硫气氛及表面受含硫物质污染时铁铬铝有很好的耐蚀性，而镍铬则会受到严重的侵蚀；7、价格便宜。缺点：主要是高温强度低，随着使用温度升高其塑性增大，元件易变形，不易弯曲和修复。主要用途：民用电器如：吹风机、电饭锅等，工业用电热丝如：各种热处理炉具、封口机等。1.镍铬合金丝，最高耐温1250℃型号为Cr30Ni70；无镍铬丝亦叫镍铬电阻丝，形状为丝状，主要化学成分为镍和铬，镍铬丝具有较高的电阻率，表面抗氧化性好，温度级别高，并且在高温下有较高的强度，有良好的加工性能及可焊性，可广泛应用于冶金、家用电器、机械制造业等做发热元件和电器行业做电阻材料。使用寿命长，但因为含镍，故价格比较高。一、分类：镍铬丝按截面形状可分为镍铬园丝、镍铬扁丝等。1.圆丝规格：0.06-8mm；2.棒材规格：8-20mm；3.扁带规格：(H)0.05mm—5mm×（W)0.5mm-200mm。二、技术参数：三、镍铬合金特点：1.高温强度镍铬合金由于高温强度比铁铬铝高，高温使用时不易变形，元件的布置选择余地大；2.镍铬合金其可塑性好，长期使用后冷却下来也不会变脆，因此，发热元件使用比较可靠，损坏后也便于维修；3.镍铬合金无磁性（Cr15Ni60在低温下有弱磁性），这对于一些低温下使用的器具更为合适。铁铬铝合金要600℃以上才无磁性；4.镍铬合金一般比未经氧化的铁铬铝合金耐腐蚀性（含硫气氛及某些可控气氛除外）；5.易修复。牌号Cr20Ni80Cr30Ni70Cr15Ni60Cr20Ni35Cr20Ni30主要化学成分%Ni≥76≥66≥55≥32≥28Cr20.0～23.028-3115-1818-2118-21Fe≤1.0≤1.0余量余量余量元件最高使用温度℃12001250115010501050熔点℃14001380139013901390密度g/cm38.408.18.27.97.9电阻率μΩ·m，20℃1.09±0.051.18±0.051.12±0.051.04±0.051.04±0.05延伸率%≥20≥20≥20≥20≥20比热J/g.℃0.4400.440.440.440.44导热系数KJ/m.h℃60.345.245.243.843.8线胀系数a×10-6/℃（20～1000℃）18.017.017.019.019.0显微组织奥氏体奥氏体奥氏体奥氏体奥氏体磁性无磁性无磁性无磁性无磁性无磁性无2.铁铬铝合金丝，最高耐温1400℃型号为0Cr27Al7Mo2；如需长时间使用，通常使用温度要比最高耐温低50-300度。二、使用电压电热丝不分电压，直流、交流及高压、低压都可以使用，电阻丝没有正负极之分。三、电热丝远红外线远红外线属于不可见光，电热丝确实有红外线，对人体无危害。四、电热丝计算：热量计算：焦耳定律：Q=I^2×RtI为电流，R为电阻，t为通电时间既然t和R都不变。电炉丝的生产是以优质的铁铬铝、镍铬电阻丝为原材料，采用...
