劲钢(型钢)混凝土柱施工方案VIP免费

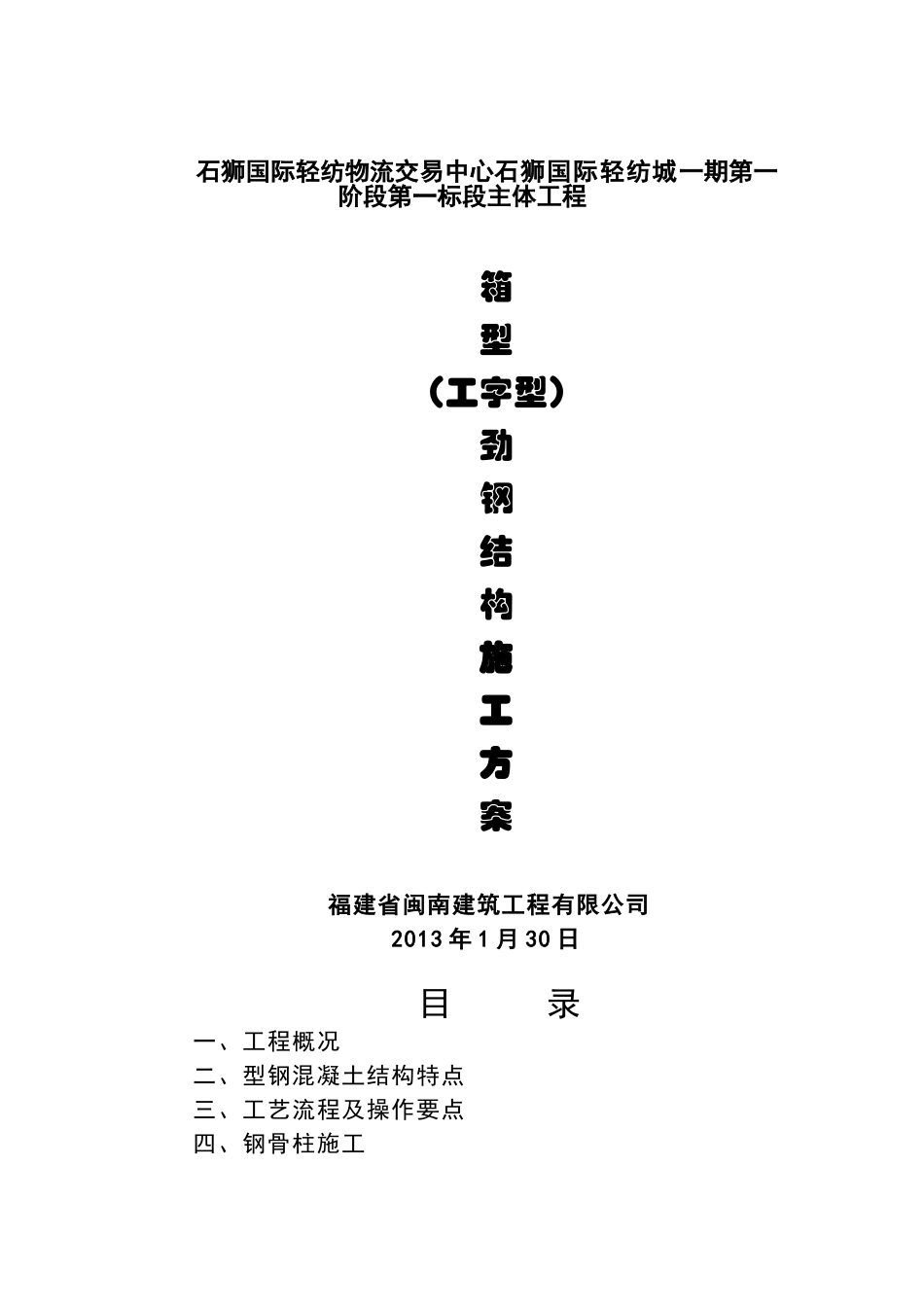

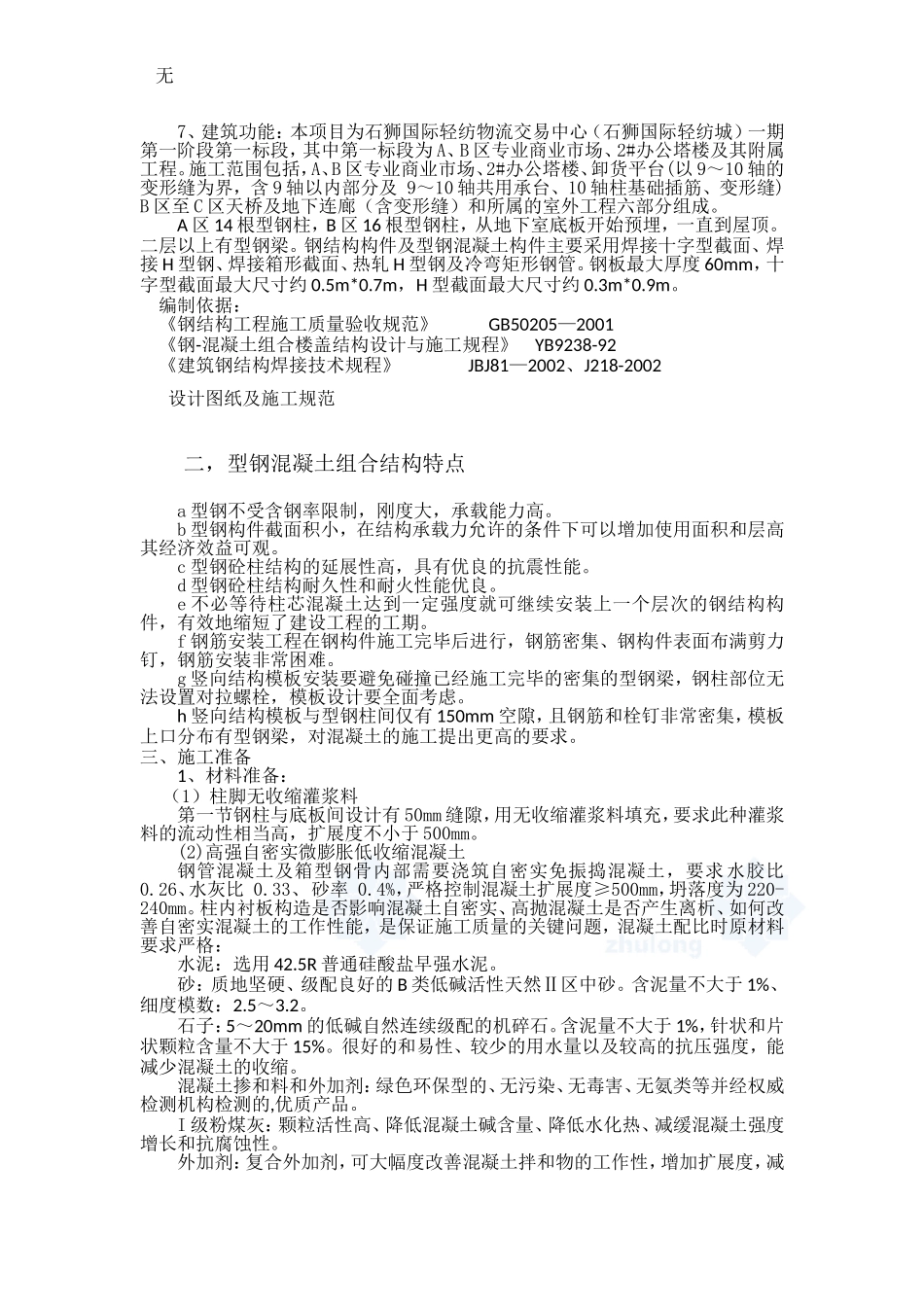

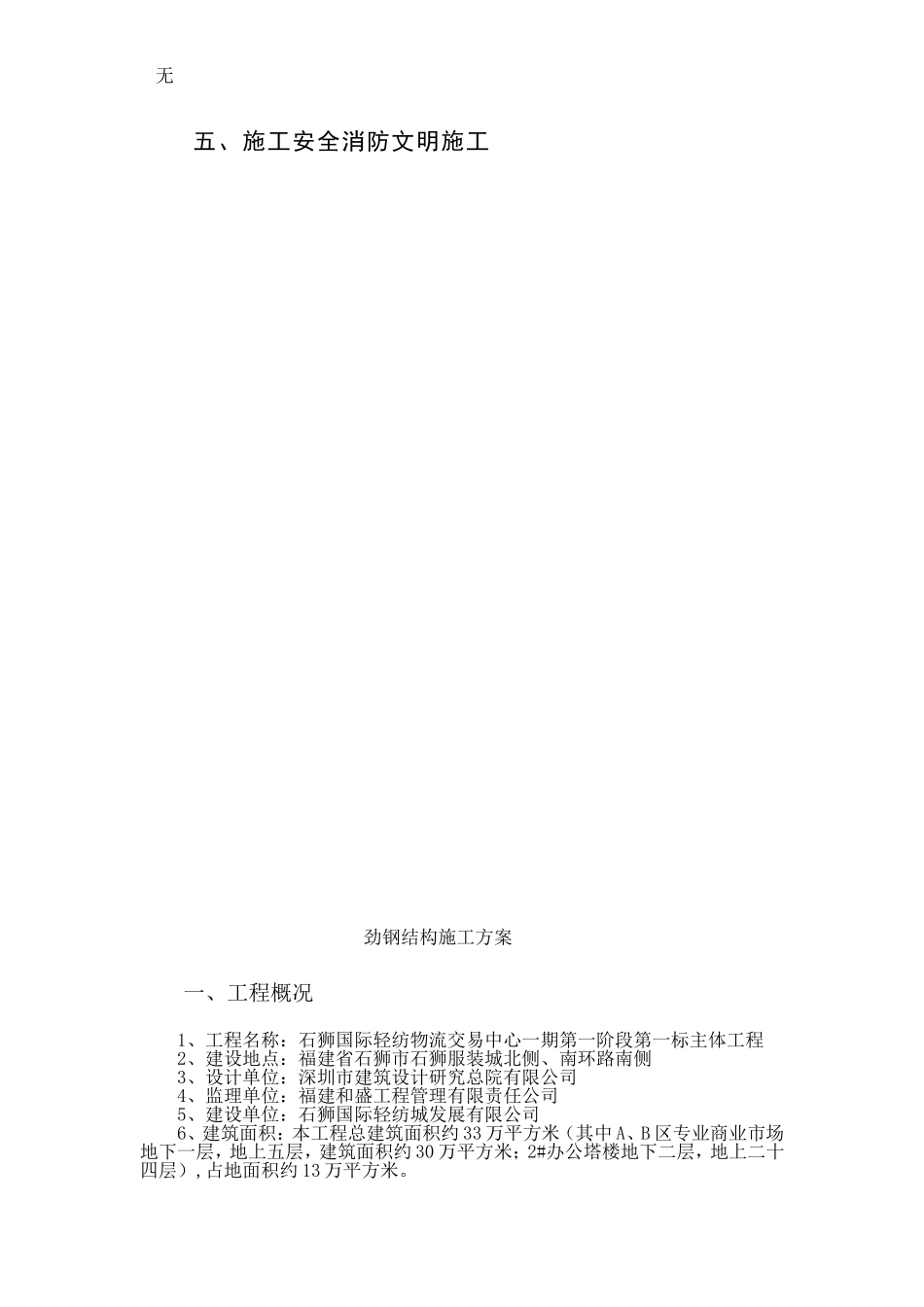

石狮国际轻纺物流交易中心石狮国际轻纺城一期第一阶段第一标段主体工程箱型（工字型）劲钢结构施工方案福建省闽南建筑工程有限公司2013年1月30日目录一、工程概况二、型钢混凝土结构特点三、工艺流程及操作要点四、钢骨柱施工无五、施工安全消防文明施工劲钢结构施工方案一、工程概况1、工程名称：石狮国际轻纺物流交易中心一期第一阶段第一标主体工程2、建设地点：福建省石狮市石狮服装城北侧、南环路南侧3、设计单位：深圳市建筑设计研究总院有限公司4、监理单位：福建和盛工程管理有限责任公司5、建设单位：石狮国际轻纺城发展有限公司6、建筑面积：本工程总建筑面积约33万平方米（其中A、B区专业商业市场地下一层，地上五层，建筑面积约30万平方米；2#办公塔楼地下二层，地上二十四层）,占地面积约13万平方米。无7、建筑功能：本项目为石狮国际轻纺物流交易中心（石狮国际轻纺城）一期第一阶段第一标段，其中第一标段为A、B区专业商业市场、2#办公塔楼及其附属工程。施工范围包括，A、B区专业商业市场、2#办公塔楼、卸货平台(以9～10轴的变形缝为界，含9轴以内部分及9～10轴共用承台、10轴柱基础插筋、变形缝)B区至C区天桥及地下连廊（含变形缝）和所属的室外工程六部分组成。A区14根型钢柱，B区16根型钢柱，从地下室底板开始预埋，一直到屋顶。二层以上有型钢梁。钢结构构件及型钢混凝土构件主要采用焊接十字型截面、焊接H型钢、焊接箱形截面、热轧H型钢及冷弯矩形钢管。钢板最大厚度60mm，十字型截面最大尺寸约0.5m*0.7m，H型截面最大尺寸约0.3m*0.9m。编制依据：《钢结构工程施工质量验收规范》GB50205—2001《钢-混凝土组合楼盖结构设计与施工规程》YB9238-92《建筑钢结构焊接技术规程》JBJ81—2002、J218-2002设计图纸及施工规范二，型钢混凝土组合结构特点a型钢不受含钢率限制，刚度大，承载能力高。b型钢构件截面积小，在结构承载力允许的条件下可以增加使用面积和层高其经济效益可观。c型钢砼柱结构的延展性高，具有优良的抗震性能。d型钢砼柱结构耐久性和耐火性能优良。e不必等待柱芯混凝土达到一定强度就可继续安装上一个层次的钢结构构件，有效地缩短了建设工程的工期。f钢筋安装工程在钢构件施工完毕后进行，钢筋密集、钢构件表面布满剪力钉，钢筋安装非常困难。g竖向结构模板安装要避免碰撞已经施工完毕的密集的型钢梁，钢柱部位无法设置对拉螺栓，模板设计要全面考虑。h竖向结构模板与型钢柱间仅有150mm空隙，且钢筋和栓钉非常密集，模板上口分布有型钢梁，对混凝土的施工提出更高的要求。三、施工准备1、材料准备：（1）柱脚无收缩灌浆料第一节钢柱与底板间设计有50mm缝隙，用无收缩灌浆料填充，要求此种灌浆料的流动性相当高，扩展度不小于500mm。(2)高强自密实微膨胀低收缩混凝土钢管混凝土及箱型钢骨内部需要浇筑自密实免振捣混凝土，要求水胶比0.26、水灰比0.33、砂率0.4%，严格控制混凝土扩展度≥500mm，坍落度为220-240mm。柱内衬板构造是否影响混凝土自密实、高抛混凝土是否产生离析、如何改善自密实混凝土的工作性能，是保证施工质量的关键问题，混凝土配比时原材料要求严格：水泥：选用42.5R普通硅酸盐早强水泥。砂：质地坚硬、级配良好的B类低碱活性天然Ⅱ区中砂。含泥量不大于1%、细度模数：2.5～3.2。石子：5～20mm的低碱自然连续级配的机碎石。含泥量不大于1%，针状和片状颗粒含量不大于15%。很好的和易性、较少的用水量以及较高的抗压强度，能减少混凝土的收缩。混凝土掺和料和外加剂：绿色环保型的、无污染、无毒害、无氨类等并经权威检测机构检测的,优质产品。I级粉煤灰：颗粒活性高、降低混凝土碱含量、降低水化热、减缓混凝土强度增长和抗腐蚀性。外加剂：复合外加剂，可大幅度改善混凝土拌和物的工作性，增加扩展度，减无小扩展度损失。(3)柱脚灌浆料的施工钢柱锚板与混凝土底板上坪间预留的50mm缝隙用C40无收缩灌浆料填充。灌浆料采用现场人工搅拌，严格按照产品说明的加水量进行计量。高强无收缩灌浆料浇筑时，从一侧灌浆，至另一侧溢出并明显高于锚板下表面为止，严禁从两个以上方向轮流浇筑。灌浆料无须振捣，且开始灌浆后必须连续进行...
