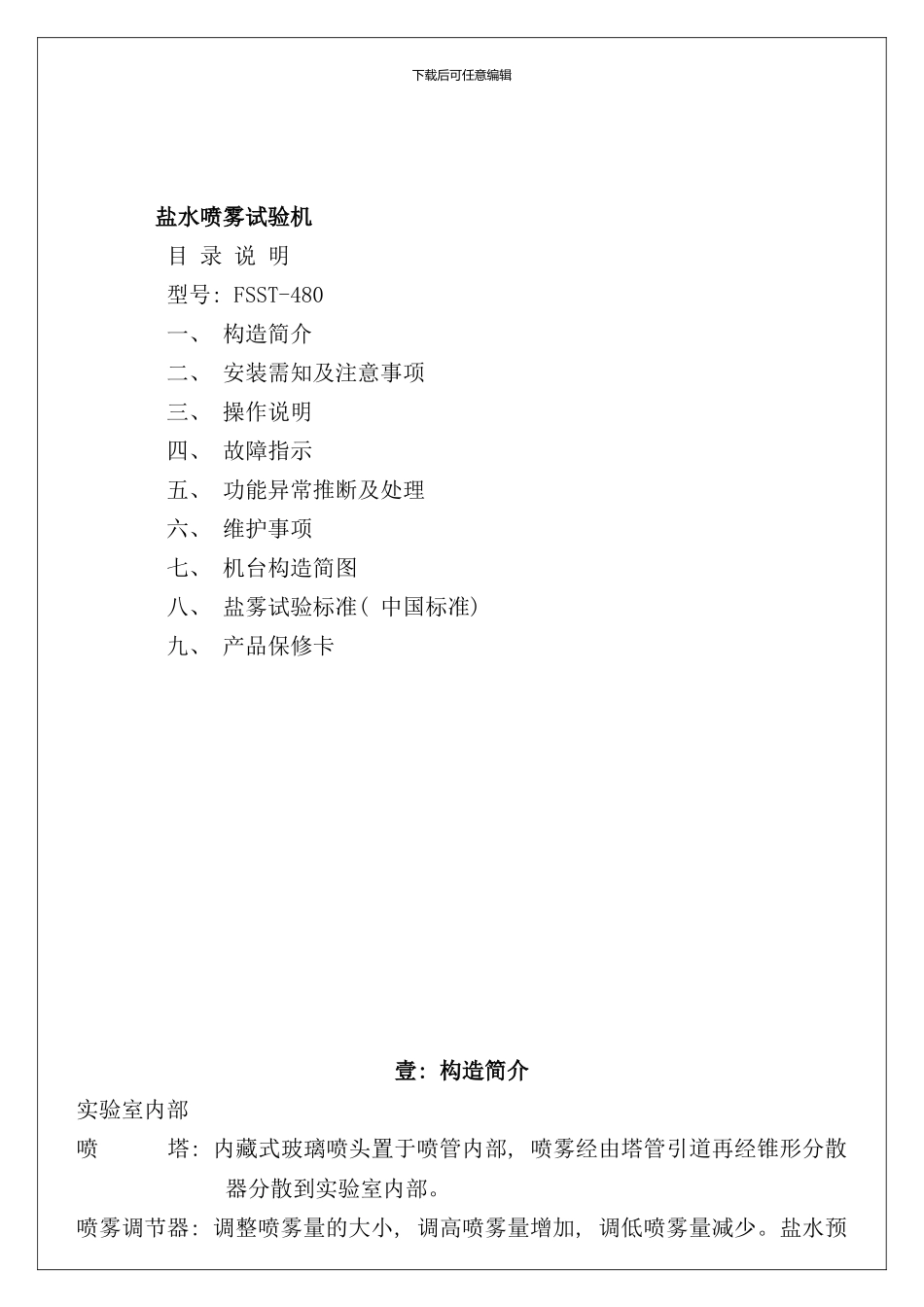

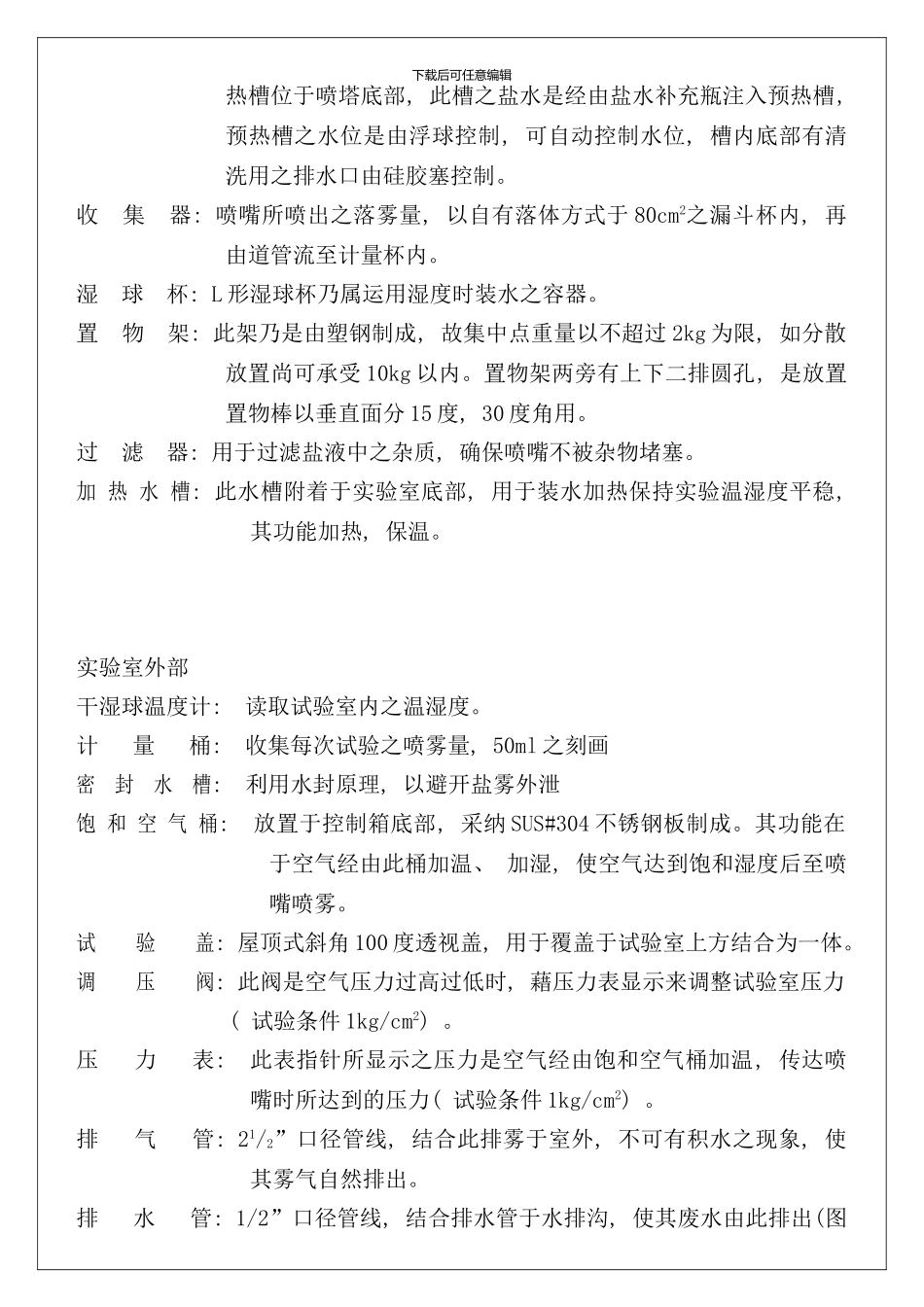

下载后可任意编辑盐水喷雾试验机目 录 说 明 型号: FSST-480一、 构造简介二、 安装需知及注意事项三、 操作说明四、 故障指示五、 功能异常推断及处理六、 维护事项七、 机台构造简图八、 盐雾试验标准( 中国标准) 九、 产品保修卡壹: 构造简介实验室内部喷 塔: 内藏式玻璃喷头置于喷管内部, 喷雾经由塔管引道再经锥形分散器分散到实验室内部。喷雾调节器: 调整喷雾量的大小, 调高喷雾量增加, 调低喷雾量减少。盐水预下载后可任意编辑热槽位于喷塔底部, 此槽之盐水是经由盐水补充瓶注入预热槽, 预热槽之水位是由浮球控制, 可自动控制水位, 槽内底部有清洗用之排水口由硅胶塞控制。收 集 器: 喷嘴所喷出之落雾量, 以自有落体方式于 80cm2之漏斗杯内, 再由道管流至计量杯内。湿 球 杯: L 形湿球杯乃属运用湿度时装水之容器。置 物 架: 此架乃是由塑钢制成, 故集中点重量以不超过 2kg 为限, 如分散放置尚可承受 10kg 以内。置物架两旁有上下二排圆孔, 是放置置物棒以垂直面分 15 度, 30 度角用。过 滤 器: 用于过滤盐液中之杂质, 确保喷嘴不被杂物堵塞。加 热 水 槽: 此水槽附着于实验室底部, 用于装水加热保持实验温湿度平稳, 其功能加热, 保温。实验室外部干湿球温度计: 读取试验室内之温湿度。计 量 桶: 收集每次试验之喷雾量, 50ml 之刻画密 封 水 槽: 利用水封原理, 以避开盐雾外泄饱 和 空 气 桶: 放置于控制箱底部, 采纳 SUS#304 不锈钢板制成。其功能在于空气经由此桶加温、 加湿, 使空气达到饱和湿度后至喷嘴喷雾。试 验 盖: 屋顶式斜角 100 度透视盖, 用于覆盖于试验室上方结合为一体。调 压 阀: 此阀是空气压力过高过低时, 藉压力表显示来调整试验室压力( 试验条件 1kg/cm2) 。压 力 表: 此表指针所显示之压力是空气经由饱和空气桶加温, 传达喷嘴时所达到的压力( 试验条件 1kg/cm2) 。排 气 管: 21/2”口径管线, 结合此排雾于室外, 不可有积水之现象, 使其雾气自然排出。排 水 管: 1/2”口径管线, 结合排水管于水排沟, 使其废水由此排出(图下载后可任意编辑B8)。入 水 口: 自动补充试验室及饱和桶之水至正常使用状况。控 制 系 统: 试验室温度控制: 乃控制实验室之温度, 依标准温度设定, 盐水试验 35℃, 耐腐蚀试验 50℃。饱和空气桶温度控制器: 乃控制饱和空气桶之温度, 温度设定盐水试验 47℃, ...
