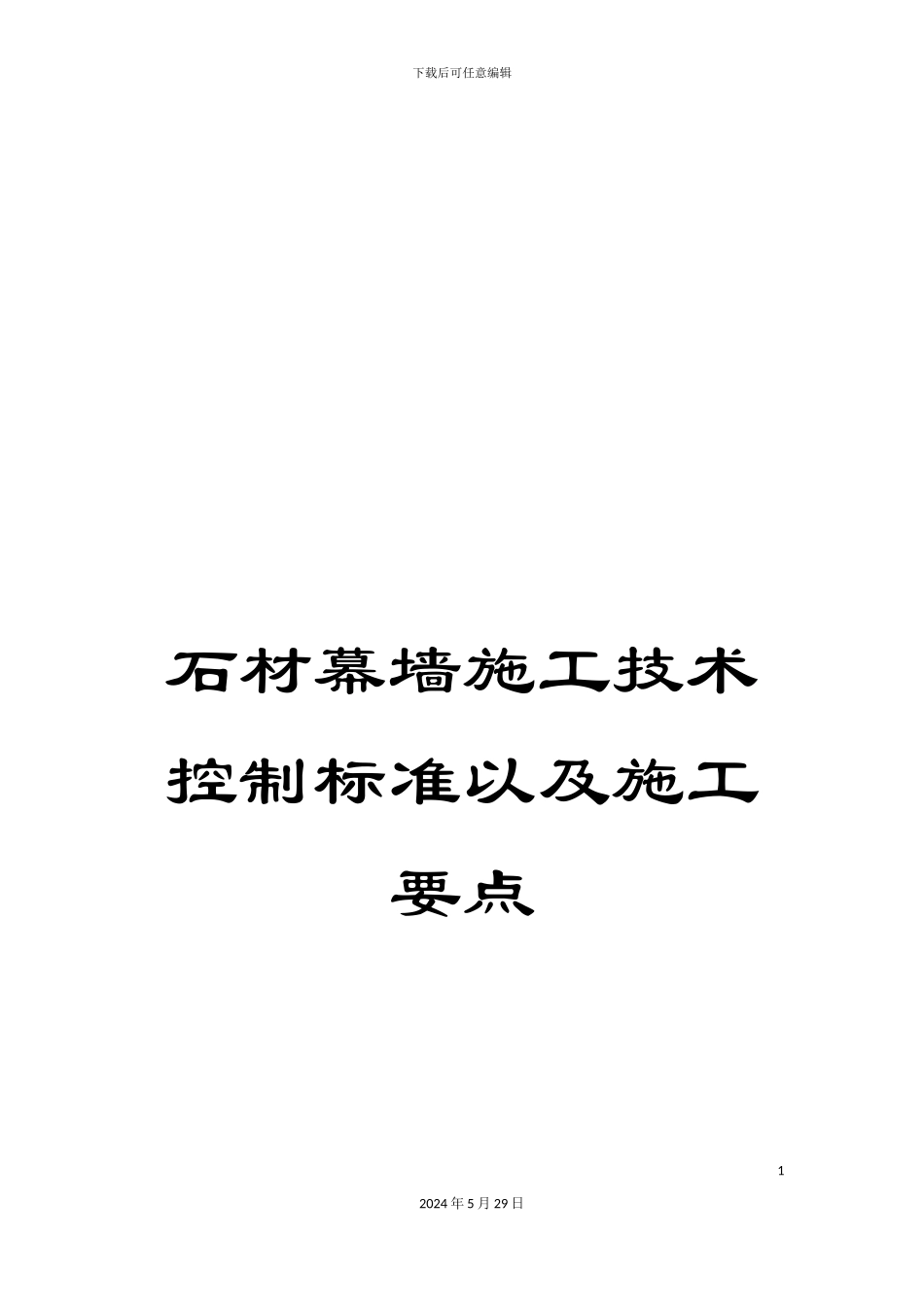

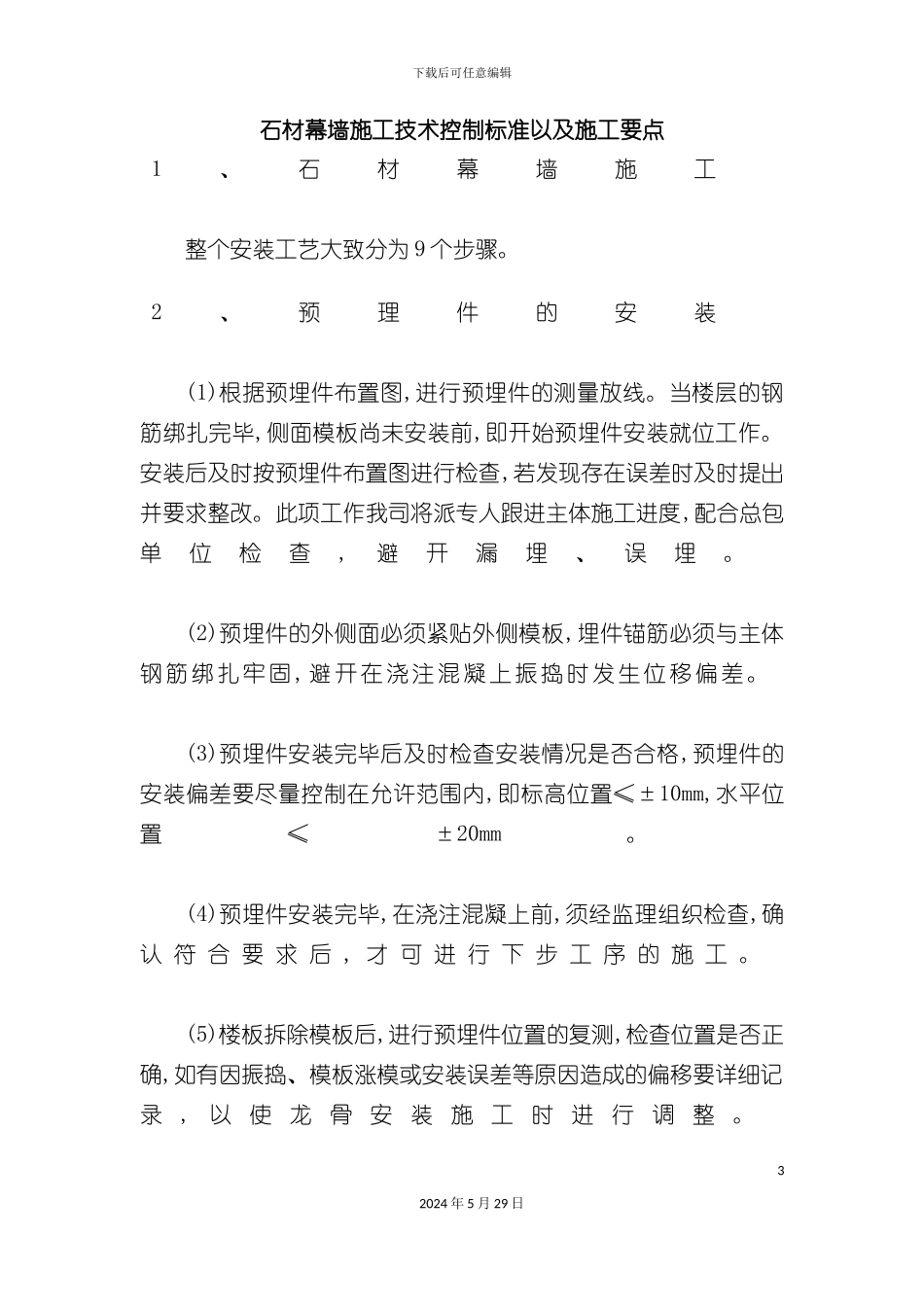

下载后可任意编辑石材幕墙施工技术控制标准以及施工要点12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日下载后可任意编辑石材幕墙施工技术控制标准以及施工要点 1、石材幕墙施工 整个安装工艺大致分为 9 个步骤。 2、预理件的安装 (1)根据预埋件布置图,进行预埋件的测量放线。当楼层的钢筋绑扎完毕,侧面模板尚未安装前,即开始预埋件安装就位工作。安装后及时按预埋件布置图进行检查,若发现存在误差时及时提出并要求整改。此项工作我司将派专人跟进主体施工进度,配合总包单位检查,避开漏埋、误埋。 (2)预埋件的外侧面必须紧贴外侧模板,埋件锚筋必须与主体钢筋绑扎牢固 ,避开在浇注混凝上振捣时发生位移偏差。 (3)预埋件安装完毕后及时检查安装情况是否合格,预埋件的安装偏差要尽量控制在允许范围内,即标高位置≤±10mm,水平位置≤±20mm。 (4)预埋件安装完毕,在浇注混凝上前,须经监理组织检查,确认 符 合 要 求 后 , 才 可 进 行 下 步 工 序 的 施 工 。 (5)楼板拆除模板后,进行预埋件位置的复测,检查位置是否正确,如有因振捣、模板涨模或安装误差等原因造成的偏移要详细记录 , 以 使 龙 骨 安 装 施 工 时 进 行 调 整 。 32024 年 5 月 29 日下载后可任意编辑 3、埋件处理 预埋件在安装过程中可能产生误差或因后来的分格变更等因素出现个别部位的预埋件偏差较大或根本无法使用情况。 (1)假如预埋件位置存在较大偏差,可用钢板搭桥,后加钢板与原 预 埋 件 满 焊 连 接 , 另 边 则 用 后 加 螺 栓 加 固 。 (2)假如预埋件根本用不上,将用化学螺栓进行后置埋件的安装。 4、测量放线 为了保证建筑幕墙的施工和设计图纸保持致,保证幕墙安装的工程质量及与其它施工中位协调致、接合严密。施工前必须进行准确的测量放线。 (1)放线依据:根据幕墙、门窗施工图、建筑图、结构图、分格大样图结合土建单位给出的标高控制点,进出位线及轴线位置进行精确放线。 (2)放线原则:测量放线遵循着由整体至局部的放线原则。 (3)层高测量:层高测量是测量放线中最先考虑的问题,层高测量 的 依 据 是 标 高 基 准 点 。 使 用 钢 尺 和 水 准 仪 进 行 测 量 。 42024 年 5 月 29 日下载后可任意编辑 ① 按总包测量人员提供的标高控制点,核查、统计主体结构施工的 50 线与理论数值是否存在误差。如有误差,及时与设计人员联系,进行误差...
