石油化工仪表接地设计规范

石油化工仪表接地设计规范_第1页
石油化工仪表接地设计规范_第2页
石油化工仪表接地设计规范_第3页

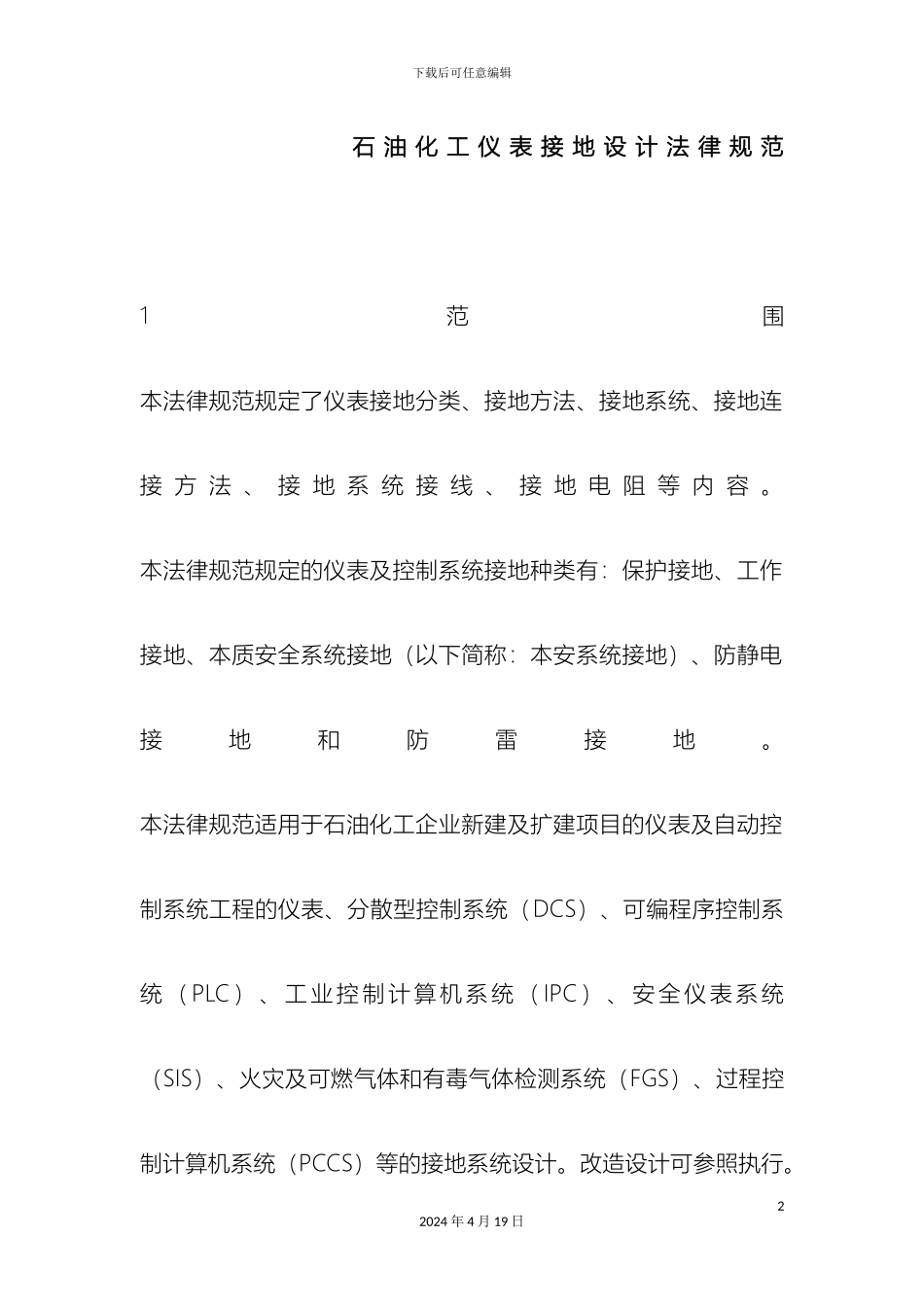

下载后可任意编辑石油化工仪表接地设计法律规范12024 年 4 月 19 日下载后可任意编辑石 油 化 工 仪 表 接 地 设 计 法 律 规 范1范围本法律规范规定了仪表接地分类、接地方法、接地系统、接地连接 方 法 、 接 地 系 统 接 线 、 接 地 电 阻 等 内 容 。本法律规范规定的仪表及控制系统接地种类有:保护接地、工作接地、本质安全系统接地(以下简称:本安系统接地)、防静电接地和防雷接地。本法律规范适用于石油化工企业新建及扩建项目的仪表及自动控制系统工程的仪表、分散型控制系统(DCS)、可编程序控制系统(PLC)、工业控制计算机系统( IPC)、安全仪表系统(SIS)、火灾及可燃气体和有毒气体检测系统(FGS)、过程控制计算机系统(PCCS)等的接地系统设计。改造设计可参照执行。22024 年 4 月 19 日下载后可任意编辑2接地分类2.1保护接地2.1.1 保护接地(也称为安全接地)是为人身安全和电气设备安全而设置的接地。仪表及控制系统的外露导电部分,正常时不带电,在故障、损坏或非正常情况时可能带危险电压,对这样的设备,均应实施保护接地。2.1.2 低于 36V 供电的现场仪表,可不做保护接地,但有可能与高于36V电压设备接触的除外。2.1.3 当安装在金属仪表盘、箱、柜、框架上的仪表,与已接地的金属仪表盘、箱、柜、框架电气接触良好时,可不做保护接地。2.2 工作接地32024 年 4 月 19 日下载后可任意编辑2.2.1 仪表及控制系统工作接地包括:仪表信号回路接地和屏蔽接地。本规定中的工作接地,均指仪表及控制系统工作接地。2.2.2 隔离信号能够不接地。这里的“隔离”是指每一输入信号(或输出信号)的电路与其它输入信号(或输出信号)的电路是绝 缘 的 、 对 地 是 绝 缘 的 , 其 电 源 是 独 立 的 、 相 互 隔 离 的 。2.2.3 非隔离信号一般以直流电源负极为参考点,并接地。信号分配均以此为参考点。2.2.4 仪表工作接地的原则为单点接地,信号回路中应避开产生接地回路,假如一条线路上的信号源和接收仪表都不可避开接地 , 则 应 采 纳 隔 离 器 将 两 点 接 地 隔 离 开 。2.3本安系统接地2.3.1 采纳隔离式安全栅的本质安全系统,不需要专门接地。2.3.2 采纳齐纳式安全栅的本质安全系统则应设置接地连接系42024 年 4 月 19 日下载后可任意编辑统。2.3.3 齐纳式安全栅的本安系统接地与仪表信...
