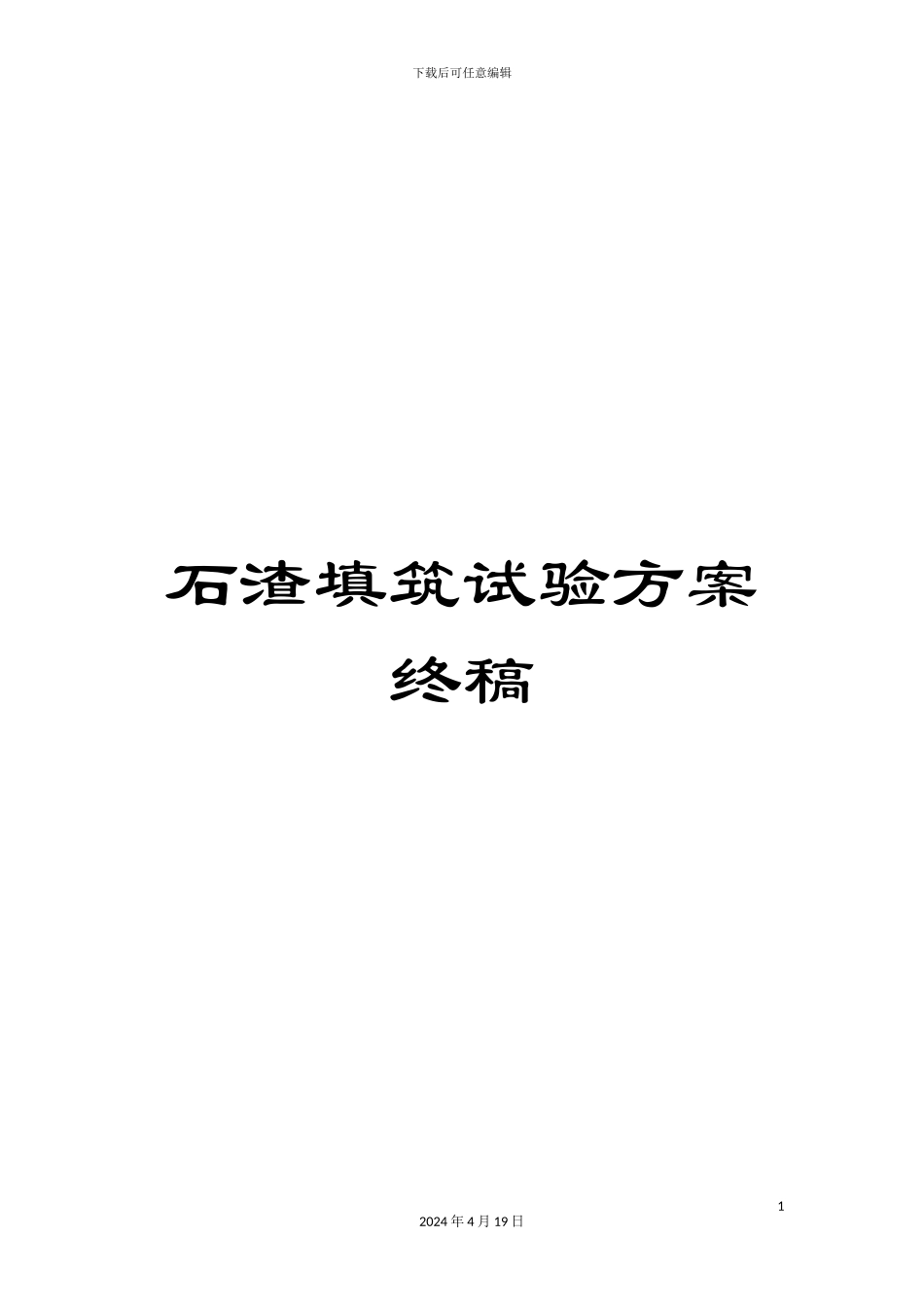

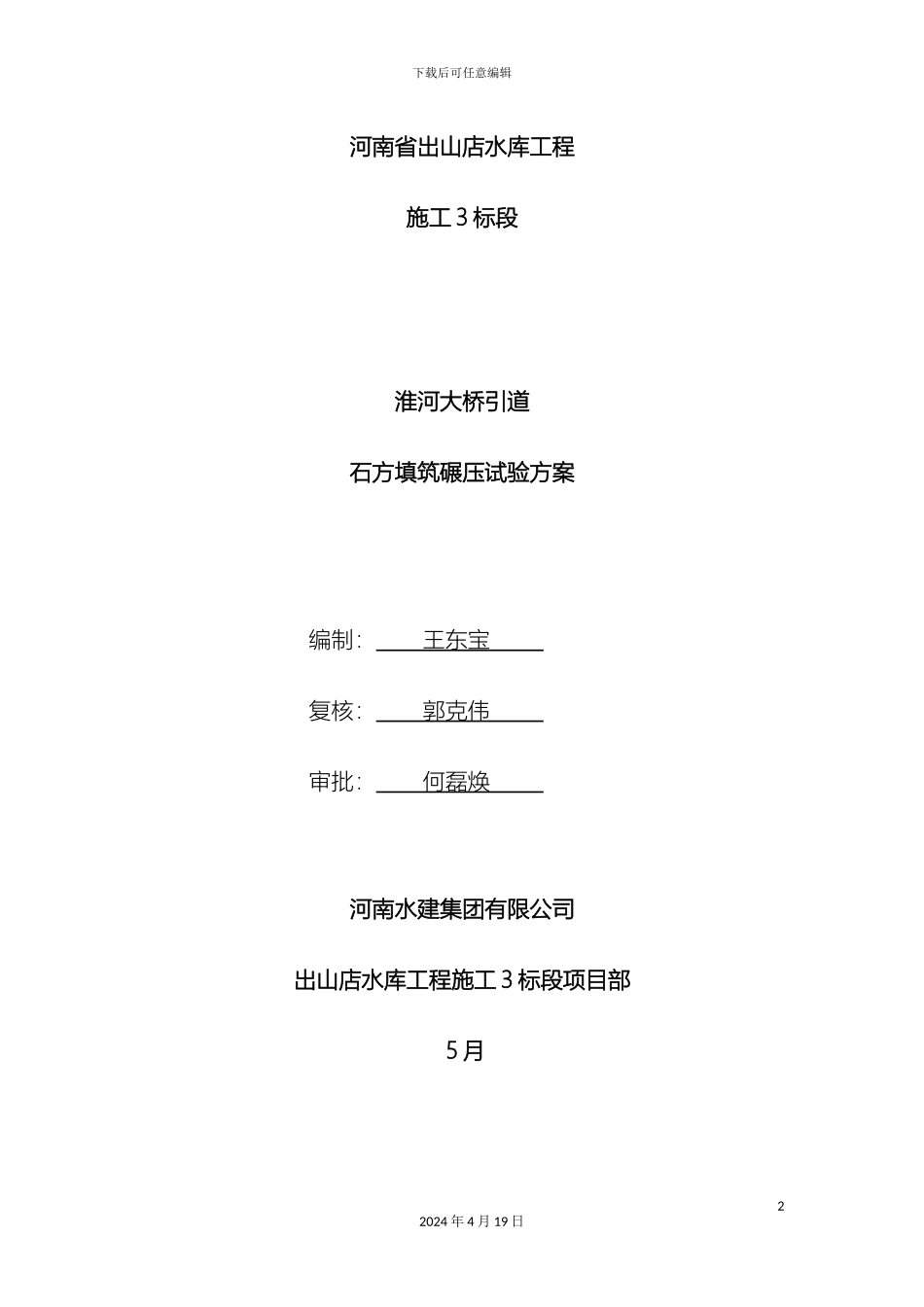

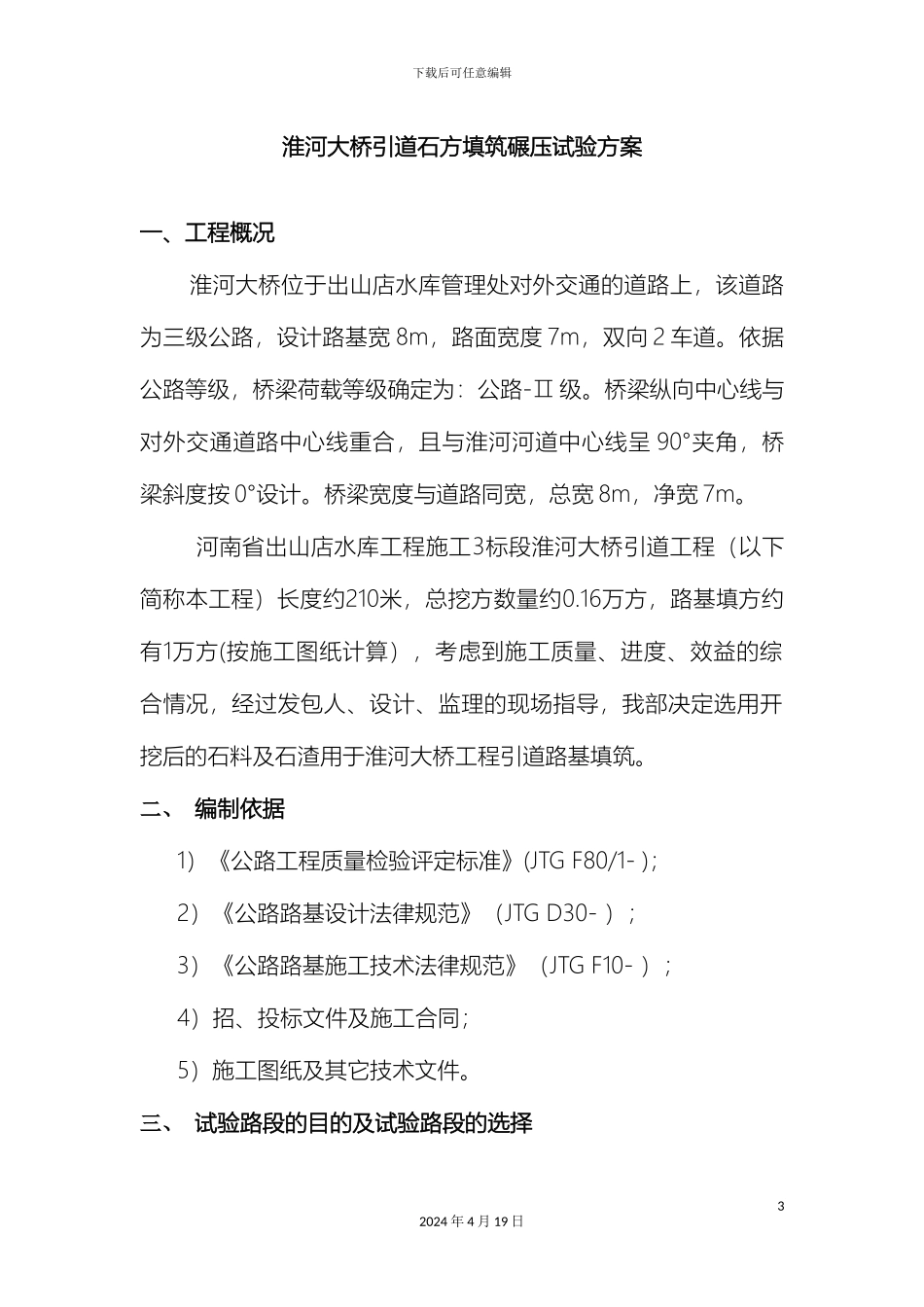

下载后可任意编辑石渣填筑试验方案终稿12024 年 4 月 19 日下载后可任意编辑河南省出山店水库工程施工 3 标段淮河大桥引道石方填筑碾压试验方案编制: 王东宝 复核: 郭克伟 审批: 何磊焕 河南水建集团有限公司出山店水库工程施工 3 标段项目部 5 月22024 年 4 月 19 日下载后可任意编辑淮河大桥引道石方填筑碾压试验方案一、工程概况淮河大桥位于出山店水库管理处对外交通的道路上,该道路为三级公路,设计路基宽 8m,路面宽度 7m,双向 2 车道。依据公路等级,桥梁荷载等级确定为:公路-Ⅱ 级。桥梁纵向中心线与对外交通道路中心线重合,且与淮河河道中心线呈 90°夹角,桥梁斜度按 0°设计。桥梁宽度与道路同宽,总宽 8m,净宽 7m。河南省出山店水库工程施工3标段淮河大桥引道工程(以下简称本工程)长度约210米,总挖方数量约0.16万方,路基填方约有1万方(按施工图纸计算),考虑到施工质量、进度、效益的综合情况,经过发包人、设计、监理的现场指导,我部决定选用开挖后的石料及石渣用于淮河大桥工程引道路基填筑。二、 编制依据1)《公路工程质量检验评定标准》(JTG F80/1- );2)《公路路基设计法律规范》(JTG D30- );3)《公路路基施工技术法律规范》(JTG F10- );4)招、投标文件及施工合同;5)施工图纸及其它技术文件。三、 试验路段的目的及试验路段的选择 32024 年 4 月 19 日下载后可任意编辑(1)、试验路段的目的为了指导本工程石方路基的施工作业,控制好工程施工质量与施工成本,根据合同及法律规范要求,填方路基施工前,选取一段长度不小于100m路基作为试验路段,进行路基填筑试验。经过试验来确定适宜的松铺厚度和相应的碾压遍数、最佳的机具配套和施工组织,确定合理的施工工艺和施工方法,优化人员、机具设备组合,从中选出最佳的施工方案,作为施工的依据,指导全线路基填筑施工。 (2)、试验路段选择我部根据实际情况,选取KO+670-KO+770作为路堤填筑试验路段;选取KO+780-KO+880作为路床填筑试验路段,路床试验完成后挖除。四、 试验准备(1)、测量1)导线点、水准点已加密、复测,测量成果符合设计与法律规范要求,并已上报审签完毕。2)现场施工放样已完毕,中、边线控制桩放样情况如下:测量中线后,采纳水准仪实测原地面高程,准确地按设计加宽 50cm 定出坡脚桩。以 210m 为一个断面,用白灰画出路基边线。在路基外侧边缘 1~1.5m 处设置标桩,在试...
