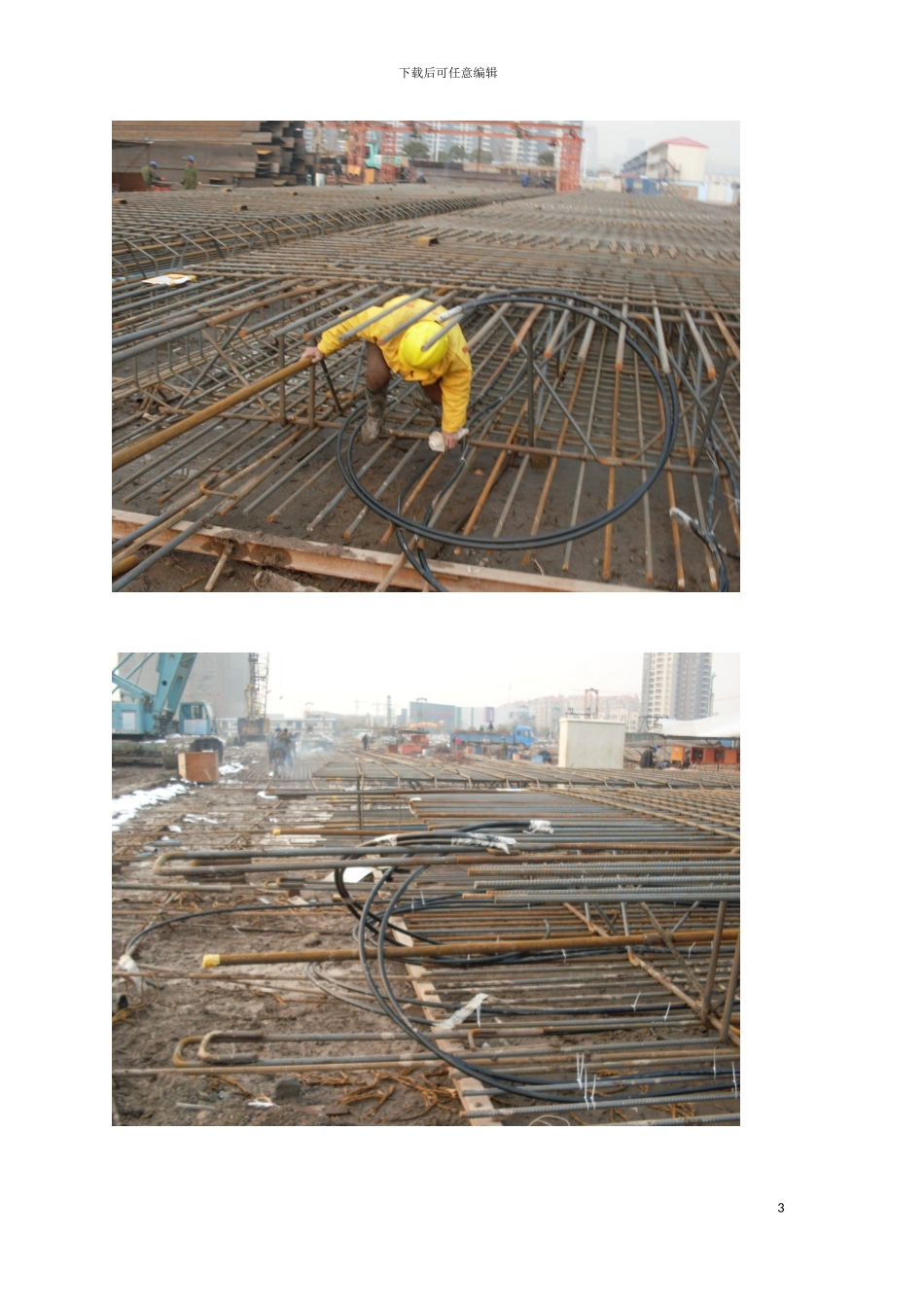

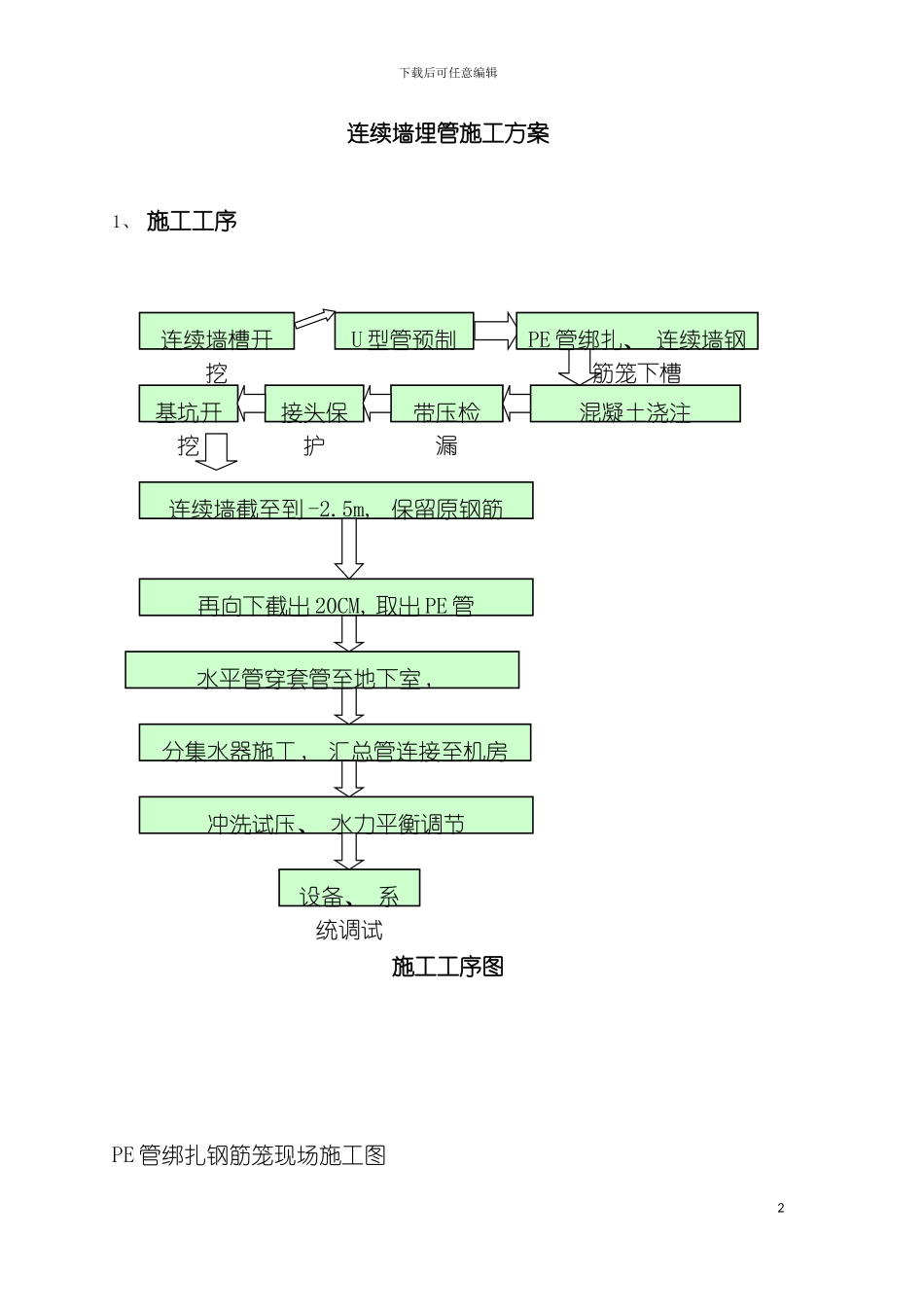

下载后可任意编辑连续墙埋管施工实施方案1下载后可任意编辑连续墙埋管施工方案1、 施工工序施工工序图PE 管绑扎钢筋笼现场施工图2连续墙槽开挖U 型管预制带压检漏接头保护基坑开挖冲洗试压、 水力平衡调节连续墙截至到 -2.5m, 保留原钢筋设备、 系统调试分集水器施工 , 汇总管连接至机房水平管穿套管至地下室 , PE 管绑扎、 连续墙钢筋笼下槽下管混凝土浇注再向下截出 20CM, 取出 PE 管下载后可任意编辑3下载后可任意编辑4下载后可任意编辑2、 连续墙埋管大样图5下载后可任意编辑3、 施工流程A、连续墙的沟槽开挖, B、PE 管的预制, 打压确认合格。C、连续墙 PE 管绑扎在注浆管上后钢筋笼下槽, 如下图所示: 6下载后可任意编辑D、在连续墙下槽前注浆管后接完成之后, PE 管焊接至设计埋设深度。施工好后的连续墙大致图, 如下: E、连续墙施工完成后, 对连续墙进行凿墙, 凿到地下一层梁板位置( -2.50m 位置) , 再向下开凿 20CM,引出 PE 管, 对 PE 管进行保压实验。钢套管在截桩标高位置上下各留 1.5m, 钢套管两端部应加工光滑。7下载后可任意编辑F、保压实验成功后, 在 PE 管上套上一段塑料软管, 将 PE 管引至墙外, 连续墙与地下一层结构梁板施工连接。连接完成后, 对 PE 管进行汇总至分集水器。G、分集水器汇总汇总至机房, 对管路冲洗试压、 水力平衡调节。4、 连续墙埋管施工工艺根据项目施工工序, 以及施工特点, 本项目地源热泵系统的施工主要有以下几个工序需要与建筑结构、 给排水专业配合。4.1、 连续墙施工与埋管连续墙施工与连续墙埋管是需要协调配合进行的, 连续墙开槽完成后, 现场制作钢筋笼完成后, 此时将预制好的上部 PE 管绑扎在连续墙的注浆管上, 待注浆管后接完成后, 将下部 PE 管焊接至设计埋设长度后随连续墙的注浆管下槽。之后在进行混凝土的灌浆工作。导浆管进行浇筑的同时, 现场的 PE 管施工人员与灌桩施工人员必须密切配合, 保护 PE 管的完好性。4.2、 PE 管连接所有暗埋管道必须采纳热熔的方法连接。连接管道的施工方法, 应以管道制造商和热熔焊机制造商的技术要求为基础进行。管道管件应在使用前根据厂商技术要求进行熔接, 并剖面检测是否合格达到设计要求。从事管道连接的操作工人上岗前, 应是经过专门培训, 经考试和技术评定合格后的操作人员。地埋管系统施工时。PE 管熔接技术要求( 如厂方无特别要求根据以下规定执行) : a) 用切割...
