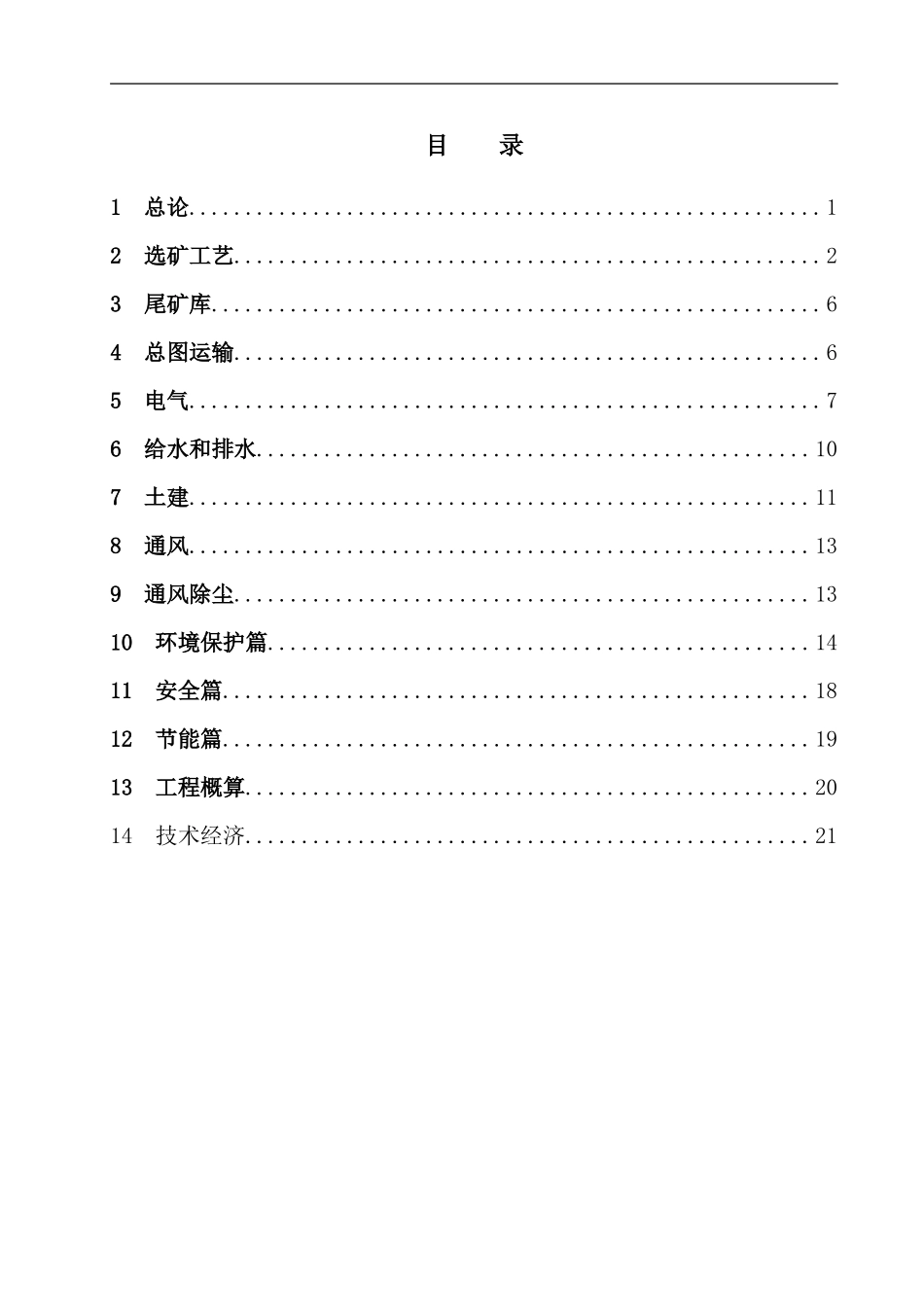

目 录1 总论........................................................12 选矿工艺....................................................23 尾矿库......................................................64 总图运输....................................................65 电气........................................................76 给水和排水.................................................107 土建.......................................................118 通风.......................................................139 通风除尘...................................................1310 环境保护篇................................................1411 安全篇....................................................1812 节能篇....................................................1913 工程概算..................................................2014 技术经济..................................................21下载后可任意编辑1 总论1.1 项目概况抚顺县双福矿业有限责任公司选矿厂位于辽宁省抚顺县马圈子乡西川村境内, 本次设计是该企业为法律规范本项目而委托中国冶金矿业鞍山冶金设计讨论院有限责任公司进行的设计。该选矿厂处理的矿石为磁铁矿矿石, 设计上采纳的破裂流程是二段开路破裂流程, 选别流程是磁选流程。选矿厂年生产铁精矿 1.426 万 t。1.2 设计依据本设计依据的是抚顺金马铁矿选矿厂提供的资料以及现场实际情况。1.3 设计任务及范围该选矿厂设计任务是完成该选矿厂扩建部分的选矿及相关部分的初步设计, 主要包括破裂系统设计、 磨选设备总体布置和选矿厂房总体布局, 而且完成扩建部分生产给排水和电气( 选矿厂内部) 、 土建、 总图等专业的初步设计, 本设计不包括尾矿库设计和生活设施设计。1.4 设计原则选矿厂设计规模为每年产 1.426 万 t 精矿, 每年处理原矿 7.0万 t。铁精矿品位为 65.5%。选矿厂破裂采纳两段开路破裂流程; 依据已生产该矿山矿石的选矿生产实践, 确定选矿工艺流程及指标, 即为二段磨矿, 五段选别单一磁选细筛流程。粒度-200 目占 85%以上, 铁精矿品位为 65.5%, 1.5 资源状况抚顺县金马铁矿选矿厂所处理的铁矿石以自产为主, 从附近矿山购买一定量矿石作为补充, 该地区矿石属于沉积变质铁矿石, 下载后可任意编辑...
