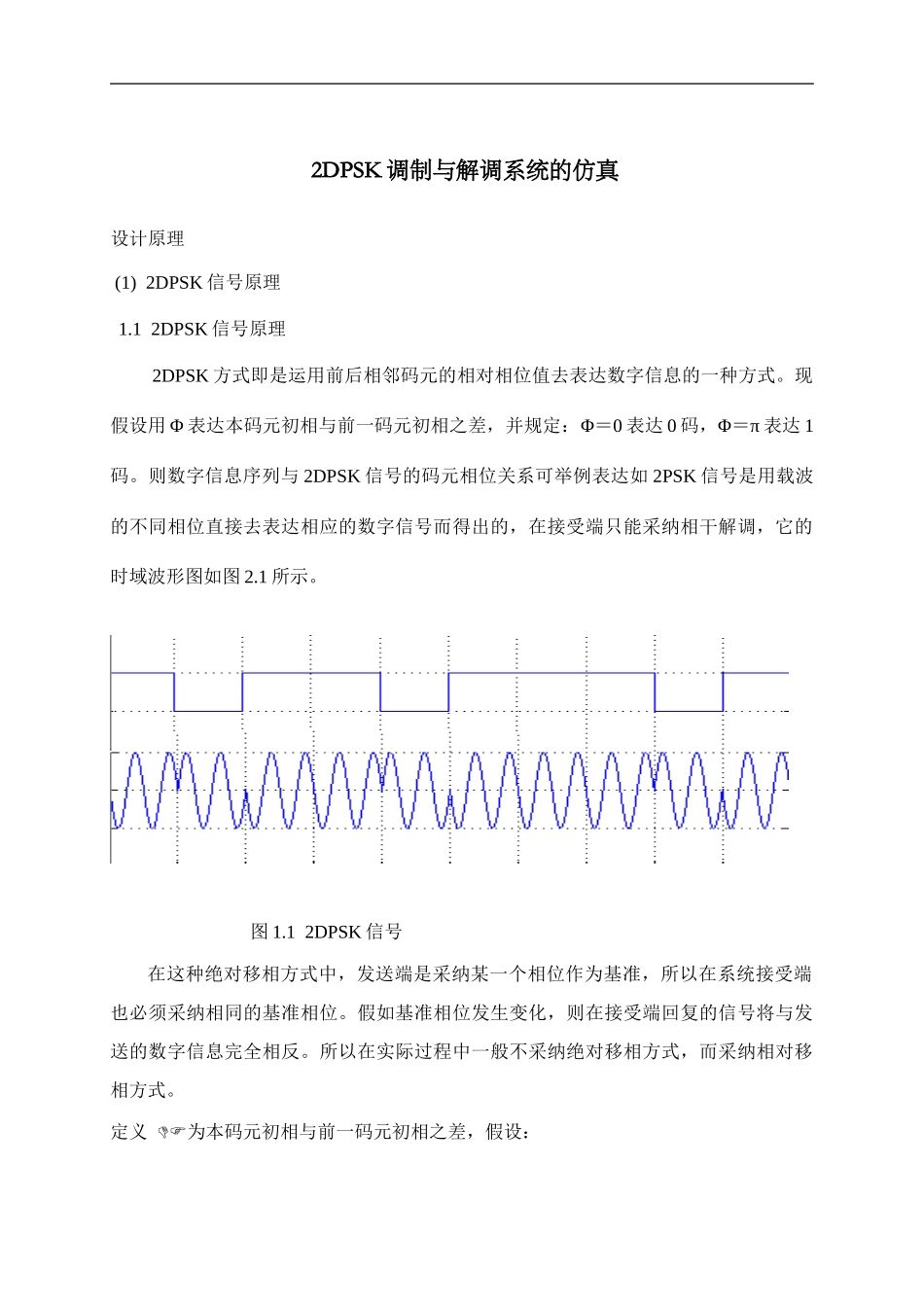

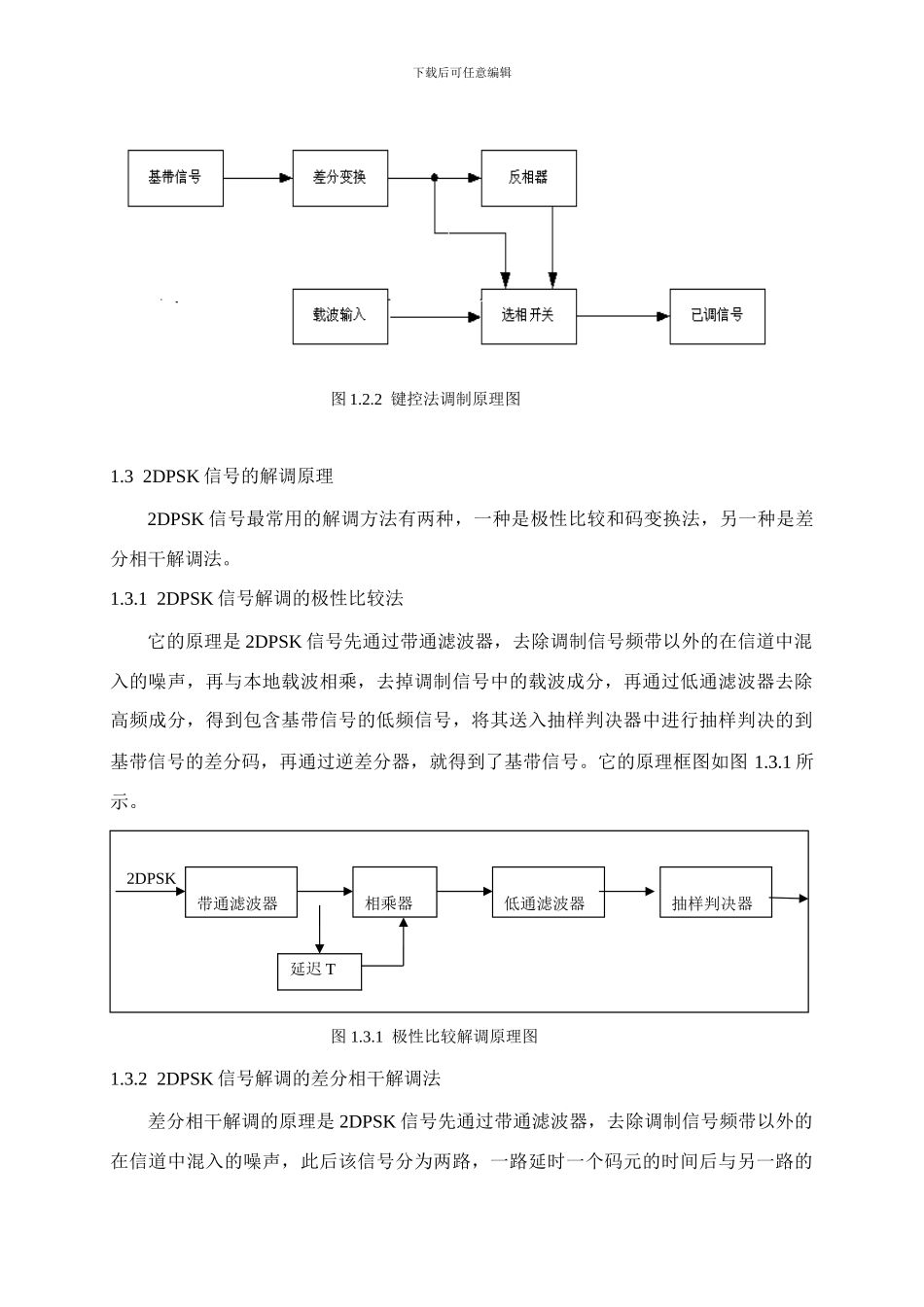

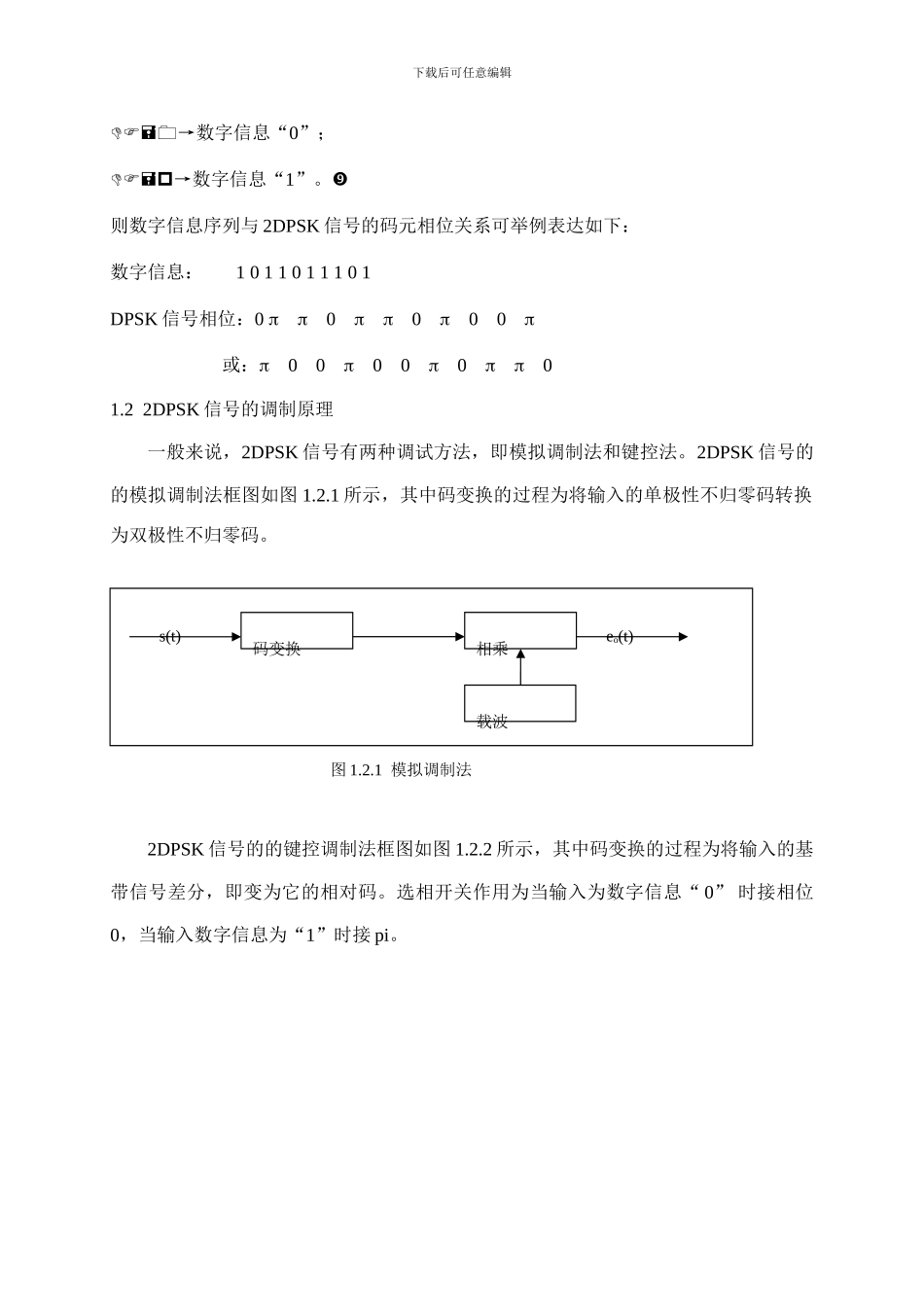

2DPSK 调制与解调系统的仿真设计原理 (1) 2DPSK 信号原理 1.1 2DPSK 信号原理2DPSK 方式即是运用前后相邻码元的相对相位值去表达数字信息的一种方式。现假设用 Φ 表达本码元初相与前一码元初相之差，并规定：Φ＝0 表达 0 码，Φ＝π 表达 1码。则数字信息序列与 2DPSK 信号的码元相位关系可举例表达如 2PSK 信号是用载波的不同相位直接去表达相应的数字信号而得出的，在接受端只能采纳相干解调，它的时域波形图如图 2.1 所示。 图 1.1 2DPSK 信号在这种绝对移相方式中，发送端是采纳某一个相位作为基准，所以在系统接受端也必须采纳相同的基准相位。假如基准相位发生变化，则在接受端回复的信号将与发送的数字信息完全相反。所以在实际过程中一般不采纳绝对移相方式，而采纳相对移相方式。定义 为本码元初相与前一码元初相之差，假设：下载后可任意编辑→数字信息“0”；→数字信息“1”。则数字信息序列与 2DPSK 信号的码元相位关系可举例表达如下：数字信息： 1 0 1 1 0 1 1 1 0 1DPSK 信号相位：0 或：1.2 2DPSK 信号的调制原理一般来说，2DPSK 信号有两种调试方法，即模拟调制法和键控法。2DPSK 信号的的模拟调制法框图如图 1.2.1 所示，其中码变换的过程为将输入的单极性不归零码转换为双极性不归零码。图 1.2.1 模拟调制法2DPSK 信号的的键控调制法框图如图 1.2.2 所示，其中码变换的过程为将输入的基带信号差分，即变为它的相对码。选相开关作用为当输入为数字信息“ 0” 时接相位0，当输入数字信息为“1”时接 pi。码变换相乘载波s(t)eo(t)下载后可任意编辑图 1.2.2 键控法调制原理图1.3 2DPSK 信号的解调原理2DPSK 信号最常用的解调方法有两种，一种是极性比较和码变换法，另一种是差分相干解调法。1.3.1 2DPSK 信号解调的极性比较法它的原理是 2DPSK 信号先通过带通滤波器，去除调制信号频带以外的在信道中混入的噪声，再与本地载波相乘，去掉调制信号中的载波成分，再通过低通滤波器去除高频成分，得到包含基带信号的低频信号，将其送入抽样判决器中进行抽样判决的到基带信号的差分码，再通过逆差分器，就得到了基带信号。它的原理框图如图 1.3.1 所示。图 1.3.1 极性比较解调原理图1.3.2 2DPSK 信号解调的差...
