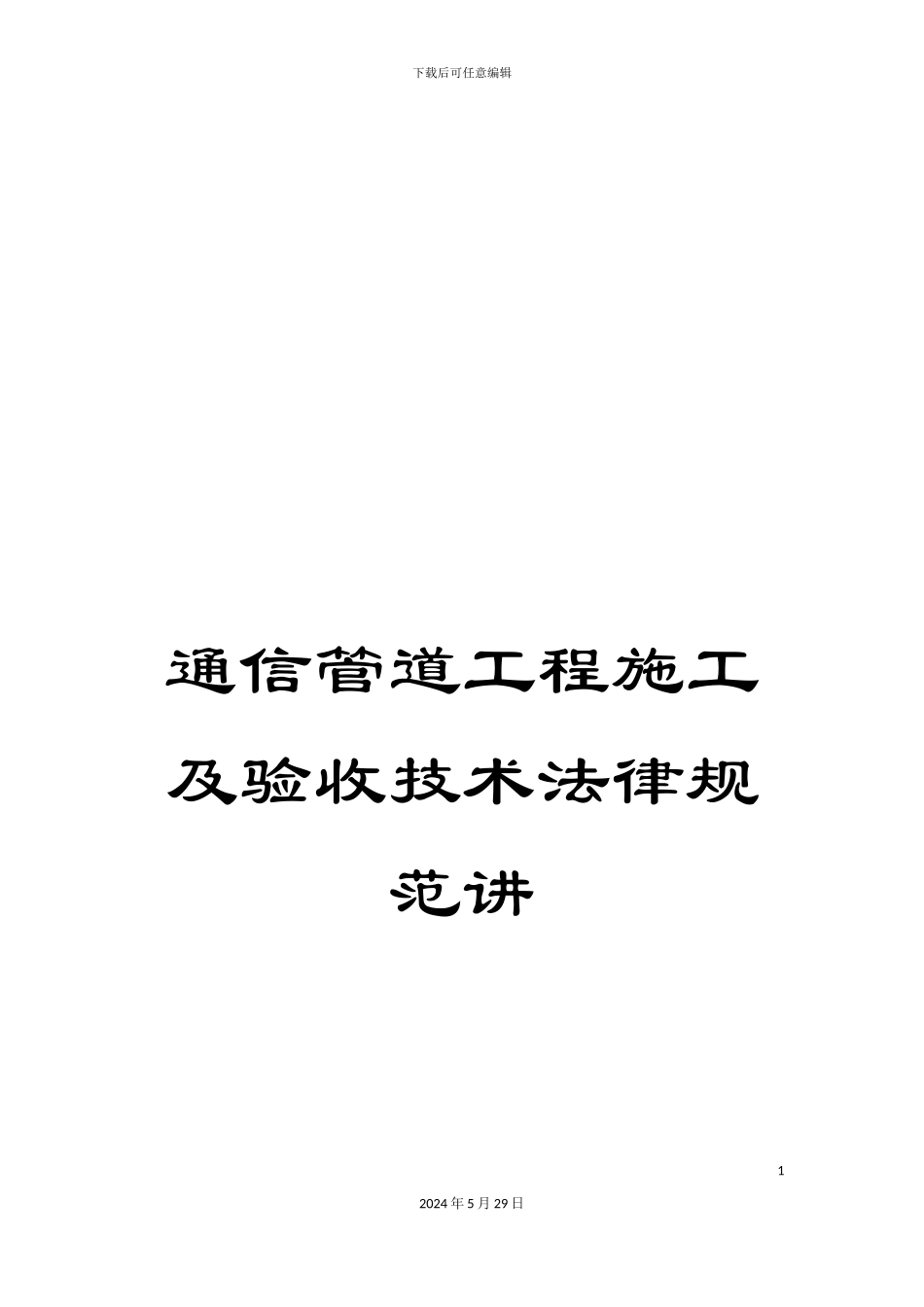

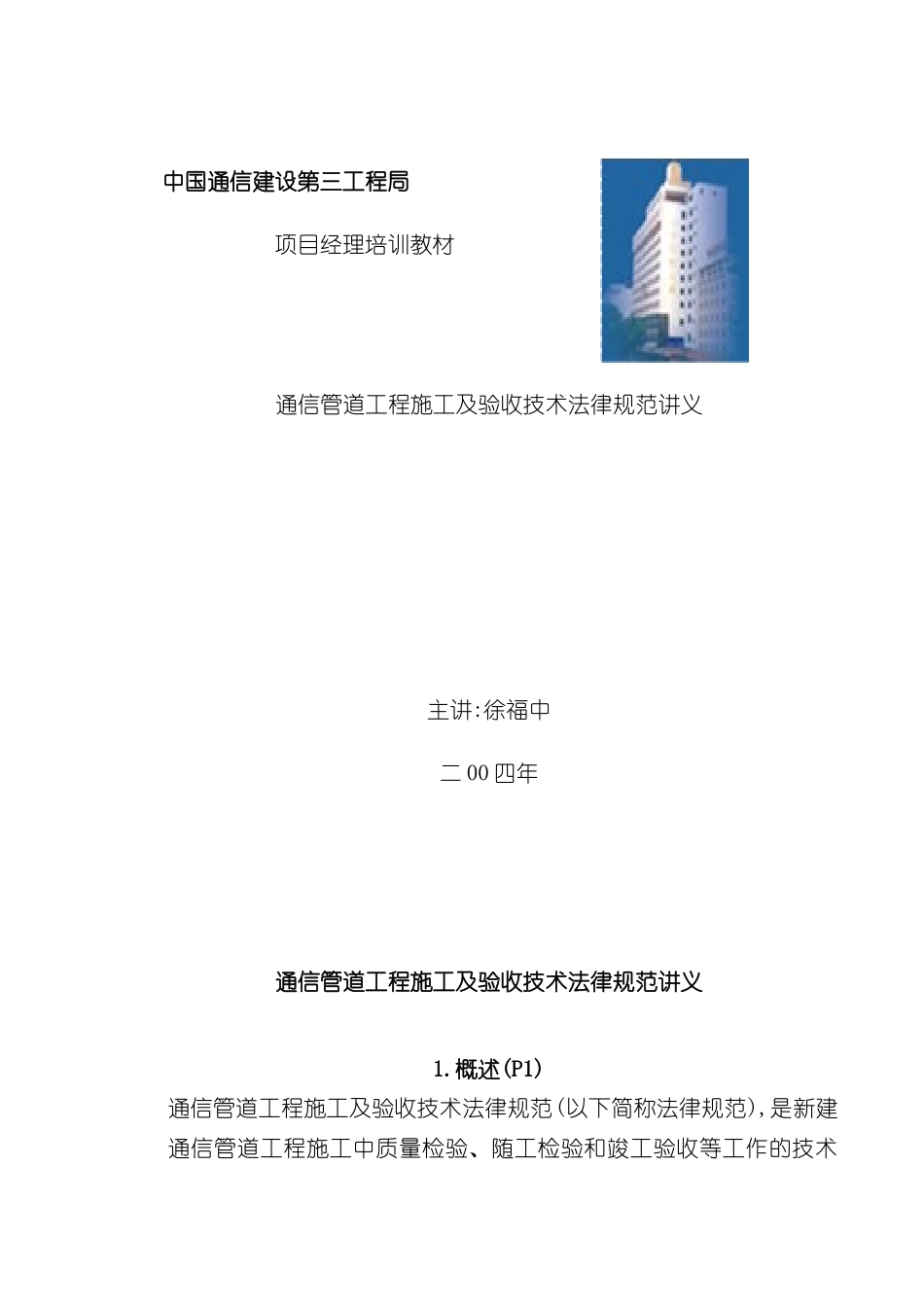

下载后可任意编辑通信管道工程施工及验收技术法律规范讲12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日中国通信建设第三工程局 项目经理培训教材通信管道工程施工及验收技术法律规范讲义主讲:徐福中二 00 四年通信管道工程施工及验收技术法律规范讲义1.概述(P1)通信管道工程施工及验收技术法律规范(以下简称法律规范),是新建通信管道工程施工中质量检验、随工检验和竣工验收等工作的技术下载后可任意编辑依据。并适用于通信管道的改建、扩建工程。未列入本法律规范(YD5103- )的非常规标准(规格),应按工程设计图纸有关规定办理。1.1 常见通信管道类型当前常见通信管道按所用管材可分为三类:其中 PVC-U 塑管管道用本地网通信管道,HIPE 硅芯管多用于长途通信光缆塑料管道工程。光缆采纳气吹法敷设。1.2 通信管道工程施工流程12024 年 5 月 29 日通信管道聚氯聚氯乙烯塑管道水泥管管道(灰管)塑料管管道钢管管道高密度聚氯乙烯硅芯塑管干打 3 孔干打 6 孔干打 4 孔PVC 硬塑管PVC 双壁波纹管道有缝钢管无缝钢管下载后可任意编辑通 信 管 道 施 工 流 程 图22024 年 5 月 29 日测量基础沟底抄平开沟路面恢复铺管包封铺砂回填清运余土著人砌孔现浇上覆安装人孔口圈安装手孔口圈管孔试通完工报验口圈拆模1.3 通信管道工程常见术语(1)水泥标号:通信管道工程常见水泥标号分三种:① P0.27.5(软练 325＃)② P0.32.5(软练 425＃)③ P0.42.5(软练 525＃)(2)混凝土标号:普通混凝土标号分为 C10、C15、C20、C25、C30 五种。(每立方米配合比见附表)(3)水泥沙浆标号:分为 M2.5、M5、M7.5、M10 及素浆五种。(每立方米配合比见附表)(4)标高:用水平仪测得的某点的标杆高度。(相对于水准点)(5)高程:用水平仪测得的两点标高的差值。(6)水准点:测量标高时选定的基准点。(7)红线:城市道路规划所给各类地下管线的断面位置。2．器材检验2.1 一般规定2.1.1 通信管道工程所用的器材规格、程式及质量应由施工单位在使用前进行严格检验。发现质量问题应及时处理。2.1.2 凡有出厂证明的器材,经检验发现问题时,应做质量技术鉴定后处理;凡无出厂证明的器材,禁止在工程中使用。严禁使用质量不合格或不符合设计要求的器材。2.2 通信管道工程主要器材2.2.1水泥及水泥制品下载后可任意编辑通信管道工程中水泥预制品主要有水泥管块、通道盖板、手孔盖板、人孔上覆等。水泥预制品生产前,须按水泥类别、标号及混凝土标...
