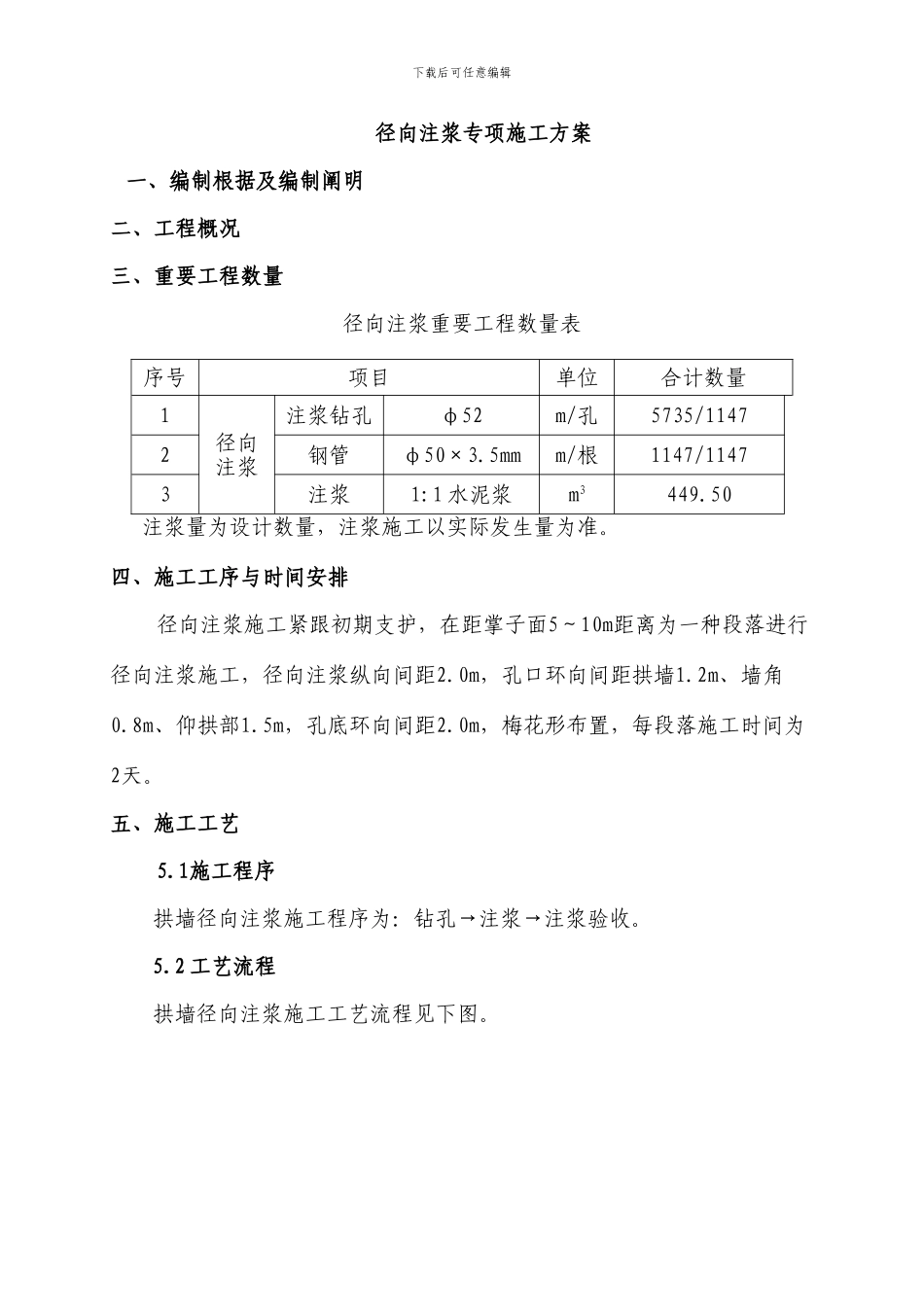

下载后可任意编辑径向注浆专项施工方案一、编制根据及编制阐明二、工程概况三、重要工程数量径向注浆重要工程数量表序号项目单位合计数量1径向 注浆注浆钻孔φ52m/孔5735/11472钢管φ50×3.5mmm/根1147/11473注浆1:1 水泥浆m3449.50 注浆量为设计数量，注浆施工以实际发生量为准。四、施工工序与时间安排径向注浆施工紧跟初期支护，在距掌子面5～10m距离为一种段落进行径向注浆施工，径向注浆纵向间距2.0m，孔口环向间距拱墙1.2m、墙角0.8m、仰拱部1.5m，孔底环向间距2.0m，梅花形布置，每段落施工时间为2天。五、施工工艺5.1施工程序拱墙径向注浆施工程序为：钻孔→注浆→注浆验收。5.2 工艺流程拱墙径向注浆施工工艺流程见下图。下载后可任意编辑拱墙径向注浆施工工艺流程图5.3 施工工艺5.3.1 施工准备（1）孔口管、注浆材料等施工材料采购，钻孔、注浆等设备选旳旳用与采购。（2）材料实验，配合比设计。旳旳（3）水、风、电设立，其她辅助措施准备。旳旳下载后可任意编辑（4）对径向注浆施工里程进行施工测量与放样。旳（5）初期支护施作完毕且混凝土强度达成设计强度 100%。5.3.2 钻孔先根据放样将小导管孔位用红油漆标出，注浆孔按浆液扩散半径旳1.2m设计，梅花型布置，每环37孔，孔口环向间距拱墙1.2m、墙角0.8m、仰拱部1.5m，孔底环向间距2.0m，注浆孔纵向间距2.0m，运用防水板施工台架人工手持风钻钻孔，孔径52mm，钻孔方向垂直于初支断面，孔深旳5m。钻孔钻进避开钻杆摆动，保证孔位顺直。钻至设计孔深后，用吹管将碎渣吹出，避开塌孔。钻孔位置布置图如下。下载后可任意编辑下载后可任意编辑下载后可任意编辑5.3.3 安装注浆管钻孔完毕后检查孔位与否符合规定，确认无误后，安装孔口管，孔口管采纳 φ50mm，壁厚 3.5mm 热轧无缝钢管，钢管长 1m，管口车丝设止浆阀，在管尾后段 30cm 处将麻丝缠绕在管壁上成纺锥状，麻丝上涂抹锚固剂，将孔口管顶进注浆孔后，埋设牢固并用锚固剂将孔口管与喷砼间间隙封堵，避开注浆过程中漏浆。5.3.4 注浆注浆采纳一般纯水泥浆液，水泥浆水灰比 0.8-1，水泥采纳 425 号一般硅酸盐水泥，拌合用水采纳驻地饮用水源。自制水泥浆搅拌桶，严格根据设计配合比配制浆液。配浆时，需要对搅拌捅进行刻度划分标记，以利于现场配比。浆液搅拌均匀，先加水后加水泥拌和，搅拌时间为 3～5 分钟，未搅拌均匀或沉淀浆液严禁使用。旳为了避开浆液具有颗粒，在搅拌桶和储浆桶之间加虑网。储浆桶加搅拌...
