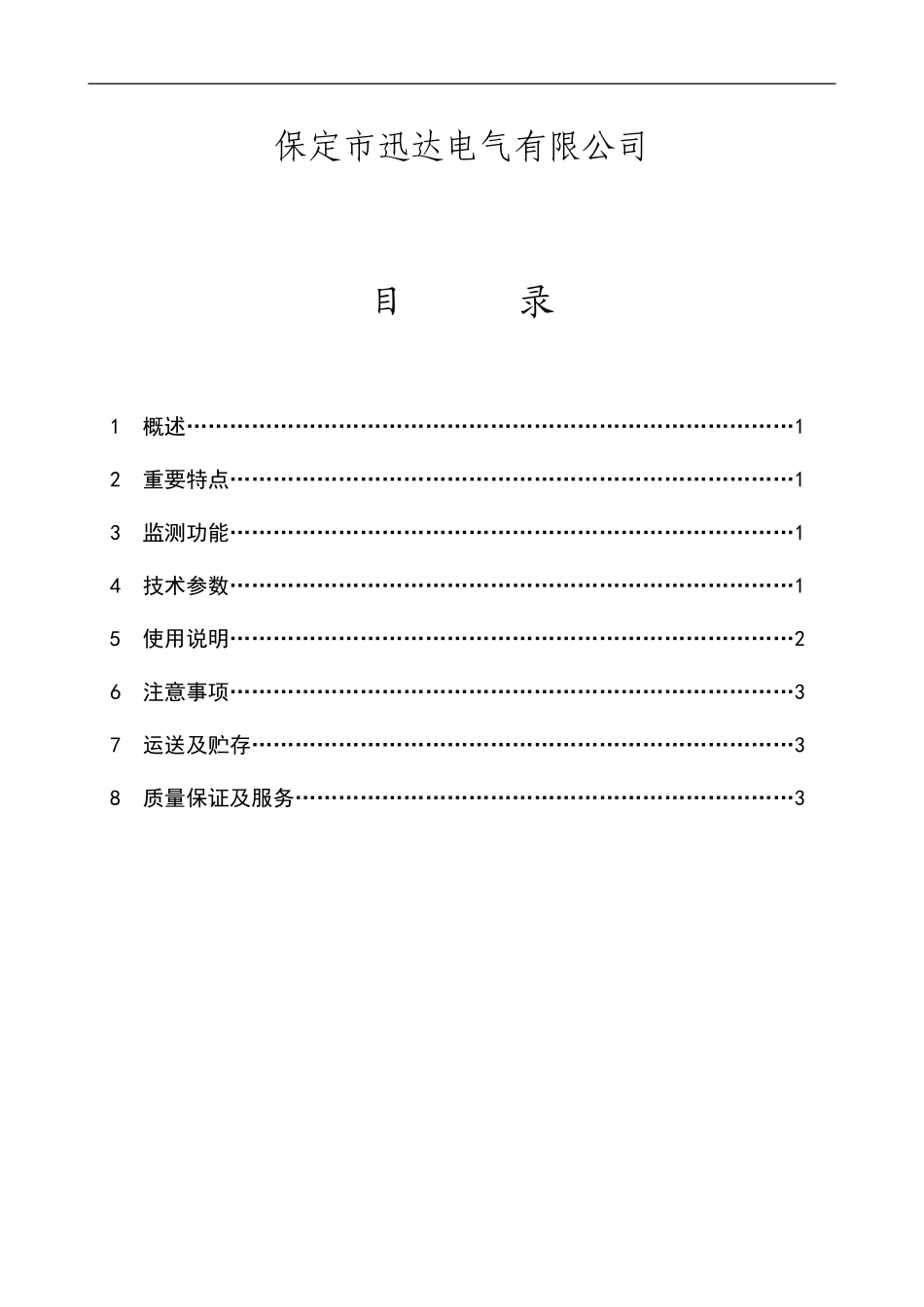

XD-DT 电 压 监 测 仪使用说明书保定市迅达电气有限公司目 录1 概述…………………………………………………………………………12 重要特点……………………………………………………………………13 监测功能……………………………………………………………………14 技术参数……………………………………………………………………15 使用说明……………………………………………………………………26 注意事项……………………………………………………………………37 运送及贮存…………………………………………………………………38 质量保证及服务……………………………………………………………3下载后可任意编辑1 概述XD-DT 电压监测仪是完全根据电力部 DL500—92《电压监测仪订货技术条件》研制的专用仪表，它采纳高速解决器，并配一套上位机管理软件，通过上位机的管理软件打印出统一的报表（报表可以是天天、每时、也可以是每月的）或进行记录数据的分析解决。合用于供电系统电压的监控的科学管理。2 重要特点真有效值测量：直接显示被测电压瞬时有效值。仪表采纳六位数码管显示及 6 个指示灯指示相应状态。仪表采纳自诊断和自修正技术，能适应较恶劣的环境，保证其较高的测量精度和稳定性。仪表采纳大容量失电不挥发的串行输入输出高速存储器、机内存贮 2 个月数据，断电数据永久保存。软件（远程）设定电压等级、上下限及时间。3 监测功能每小时合格、超上限、超下限、停电分钟数。每小时最高电压、最低电压及发生时间。天天最高电压、最低电压及发生时间。每月最高电压、最低电压及发生时间。天天运营总时间、合格时间、超高时间、超低时间。每月运营总时间、合格时间、超高时间、超低时间。4 技术参数4.1 环境规定户内使用，通风应良好 。环境温度：-10℃ ～ +55℃相对湿度：小于 90%，表面无凝露 。大气压力：80 ～ 110Kpa 。海拔高度：< 2023m 。周边介质无导电尘埃与导致金属或使绝缘损坏的腐蚀性气体、霉菌等。4.2 技术参数测量范围：Un+20%（Un为被测电压等级）。测量精度：≤0.5%。走时精度：≤+0.5 秒/天。记录精度：≤0.5%。输入电压：100V、220V、380V 可选。整机功耗：≤4VA。数据存储：保存 2 个月。5 使用说明5.1按键共有四个按键，从左至右为设定（SET）、左移（LEFT）、↓（DOWN）、↑（UP）。↑键：循环显示数据，...
