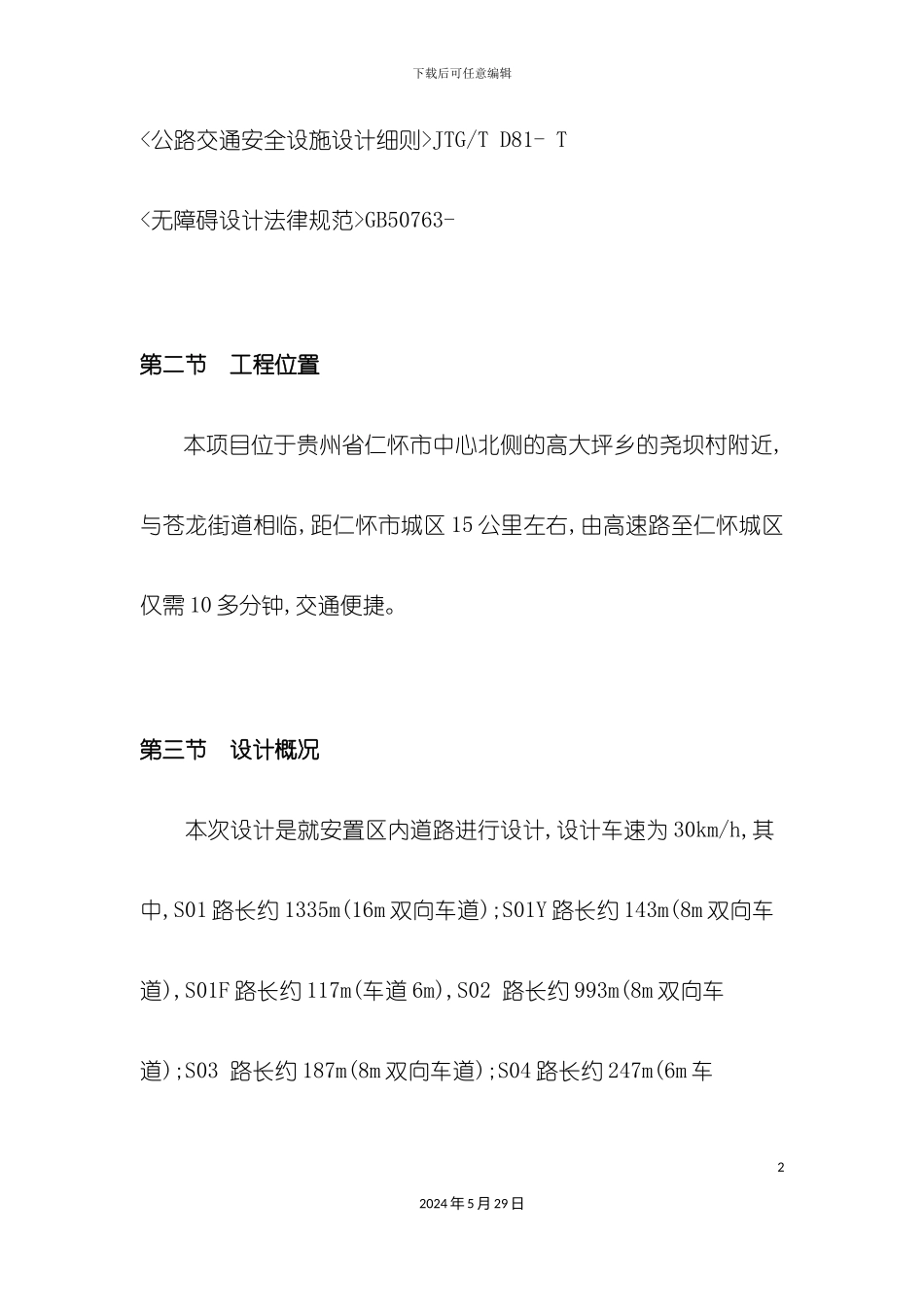

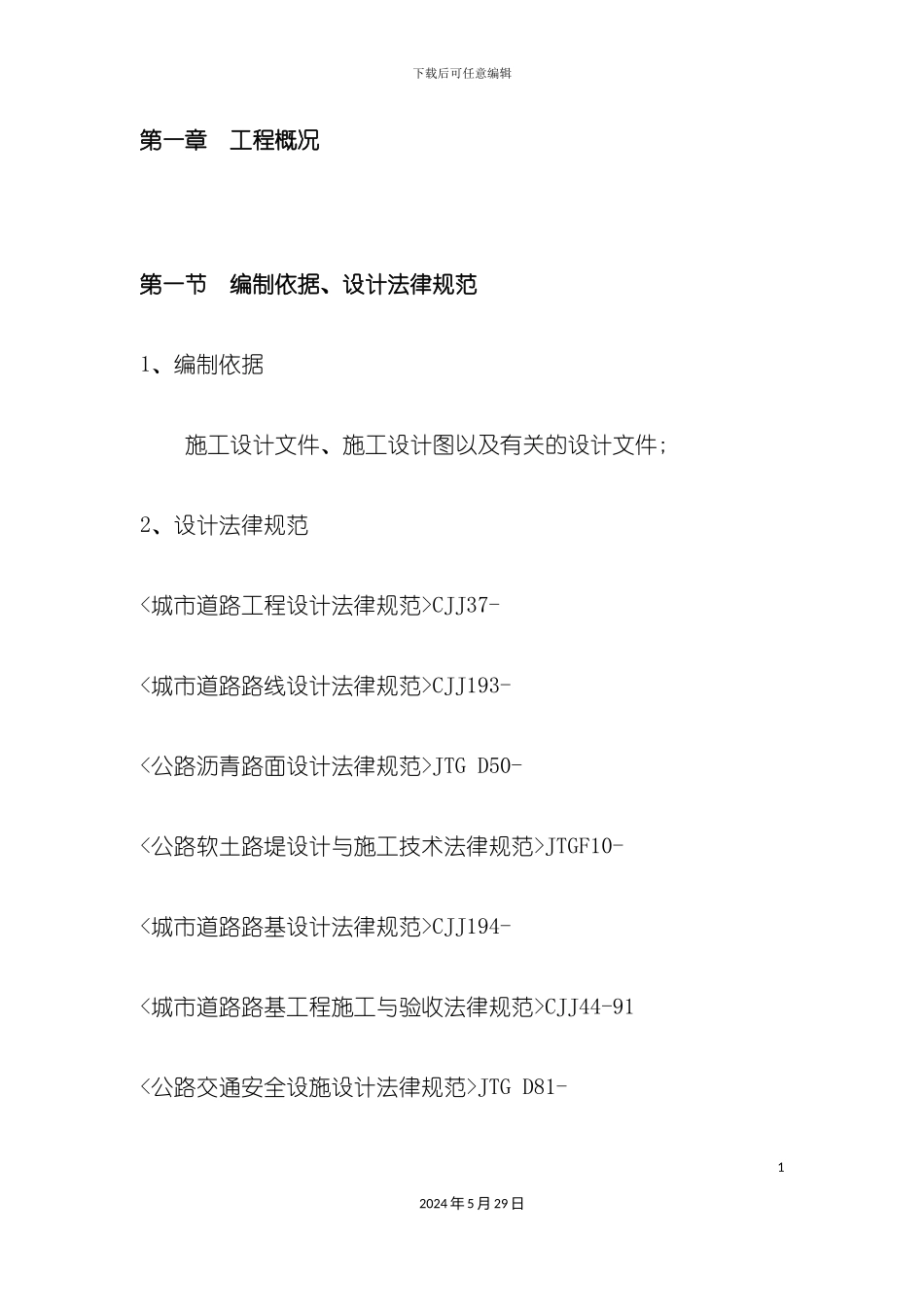

下载后可任意编辑道路工程项目施工组织设计概述12024 年 5 月 29 日下载后可任意编辑第一章 工程概况第一节 编制依据、设计法律规范1、编制依据 施工设计文件、施工设计图以及有关的设计文件;2、设计法律规范<城市道路工程设计法律规范>CJJ37- <城市道路路线设计法律规范>CJJ193- <公路沥青路面设计法律规范>JTG D50- <公路软土路堤设计与施工技术法律规范>JTGF10- <城市道路路基设计法律规范>CJJ194- <城市道路路基工程施工与验收法律规范>CJJ44-91<公路交通安全设施设计法律规范>JTG D81- 12024 年 5 月 29 日下载后可任意编辑<公路交通安全设施设计细则>JTG/T D81- T<无障碍设计法律规范>GB50763- 第二节 工程位置本项目位于贵州省仁怀市中心北侧的高大坪乡的尧坝村附近,与苍龙街道相临,距仁怀市城区 15 公里左右,由高速路至仁怀城区仅需 10 多分钟,交通便捷。第三节 设计概况 本次设计是就安置区内道路进行设计,设计车速为 30km/h,其中,S01 路长约 1335m(16m 双向车道);S01Y 路长约 143m(8m 双向车道),S01F 路长约 117m(车道 6m),S02 路长约 993m(8m 双向车道);S03 路长约 187m(8m 双向车道);S04 路长约 247m(6m 车22024 年 5 月 29 日下载后可任意编辑道) ;S05 路长约 212m(8m 双向车道) ;S06 路长约 172m(6m 车道) ;S07 路长约 125m(6m 车道);S08 路长约 281m(8m 双向车道)。第四节 工程范围 规划红线范围内的所有道路工程、相应的人行道工程以及道路范围内的土石方开挖及回填工程。第五节 主要工程量序号项 目 名 称单 位工程量一道路工程 (一)路基工程 1挖方m32973042填方m31713273清除表土m3496894抛石回填m31901832024 年 5 月 29 日下载后可任意编辑5清除软土换填m3144426换填砂砾垫层m311500(二)路面工程 14cm 厚细粒式密级配改性沥青混凝 SMA-13m25730020.3～0.5L/ m2 液体沥青粘层L3265036cm 厚中粒式密级配沥青混凝土 AC-20Cm25730040.7cm 厚改性乳化沥青稀浆封层m25730050.6～1.5L/ m2液体沥青透层L85950620cm 厚 5.5%水泥稳定级配碎石基层m249030730cm 厚 4%水泥稳定级配碎石底基层m280933(三)附属工程 1250×150×60 mm 透水砖㎡425002中粗砂垫层厚 40mm㎡425003100mm 厚 C15 水泥混凝土㎡425004机制 C30 砼立式路缘石m706042024 年 5 月 29 日下载后可任意编辑5机制 C20 砼路边石m72406人行道栏杆m12207植...
