道路排水工程施工设计说明

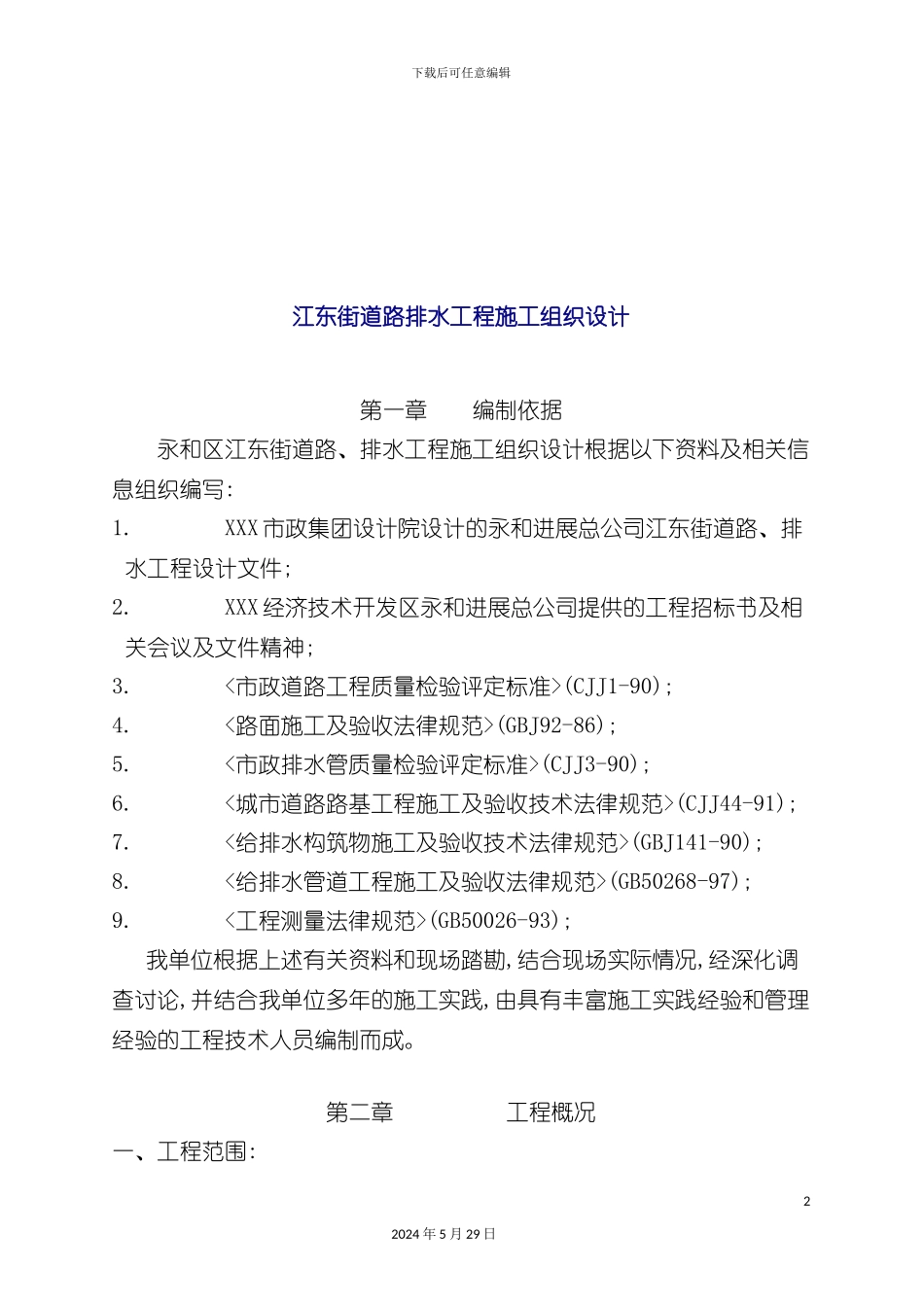

下载后可任意编辑道路排水工程施工设计说明12024 年 5 月 29 日下载后可任意编辑江东街道路排水工程施工组织设计第一章 编制依据 永和区江东街道路、排水工程施工组织设计根据以下资料及相关信息组织编写:1. XXX 市政集团设计院设计的永和进展总公司江东街道路、排水工程设计文件;2. XXX 经济技术开发区永和进展总公司提供的工程招标书及相关会议及文件精神;3. <市政道路工程质量检验评定标准>(CJJ1-90);4. <路面施工及验收法律规范>(GBJ92-86);5. <市政排水管质量检验评定标准>(CJJ3-90);6. <城市道路路基工程施工及验收技术法律规范>(CJJ44-91);7. <给排水构筑物施工及验收技术法律规范>(GBJ141-90);8. <给排水管道工程施工及验收法律规范>(GB50268-97);9. <工程测量法律规范>(GB50026-93); 我单位根据上述有关资料和现场踏勘,结合现场实际情况,经深化调查讨论,并结合我单位多年的施工实践,由具有丰富施工实践经验和管理经验的工程技术人员编制而成。第二章 工程概况一、工程范围:22024 年 5 月 29 日下载后可任意编辑XXX 道路、排水工程位于广州经济技术开发区永和经济区,本工程起点里程为 0+007～0+255,往南与永顺大道相交叉,往北与来安三西街相接。二、主要工程内容:1、道路工程: 道路总长 248m,里程 0+007～0+255,道路宽 10m,总面积为 2480m2。 路面结构总厚度为 42cm:6%水泥稳定石屑 20cm+C35 水泥混凝土路面22cm。 2、排水工程: 雨水管总长 84m,管径为 D300 及 D800。设置雨水检查井 6 座。 3、渠箱工程: 排水渠箱总长 225m,底板及顶板为 C25 钢筋混凝土,墙身为 C15 素混凝土。横断面为 B×H=2－2.8m×2m。设置检查井 5 座,设置沉砂井 3 座,平入式进水井 14 座。三、水文地质条件: 1、本标段工程沿线地下水类型主要为承压水,水位受影响不明显,埋深较深,以孔隙水的形式赋于土层中,含水层厚度较大。地下水受大气降水及地表水(河流)补给影响,富水性一般,为本区主要含水层及透水层。 2、本工程为山前洪积平原及剥蚀残丘,具体为人工堆积层、洪积层及残积层。所穿越地带一般为可塑性粘土至稍密状砂土,具有较高的强度,可作为路基的持力层。 由于本工程没有详尽的水文地质资料,具体水文地质情况须待施工开挖后方能确认。第三章 工程目标一. 工程质量目标:(一)、本工程质量目标:优良工程32024 年 5 月 29 日下载后可任意编辑我单位要充分发挥自身企业的优势,严格根据质量管理...
