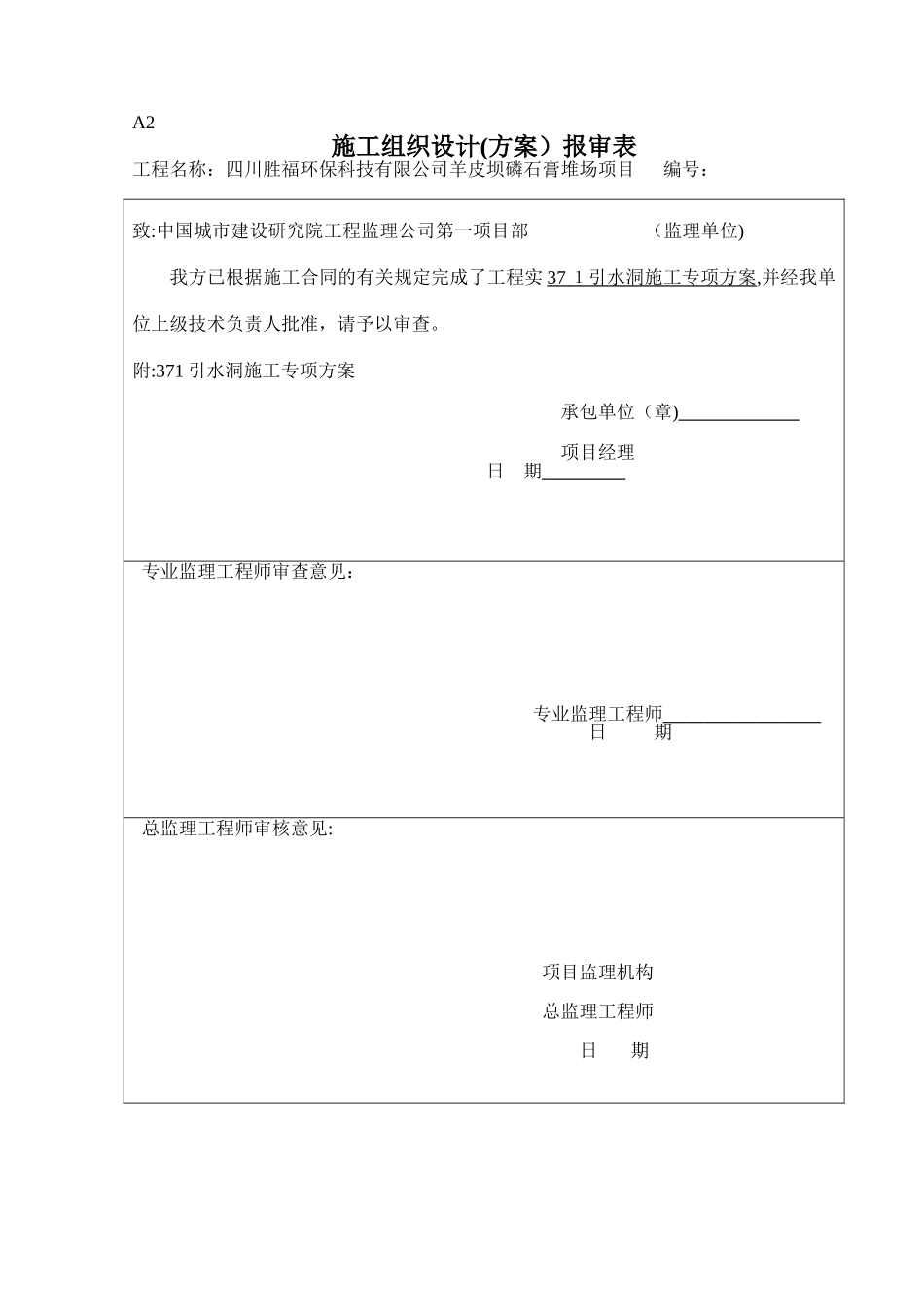

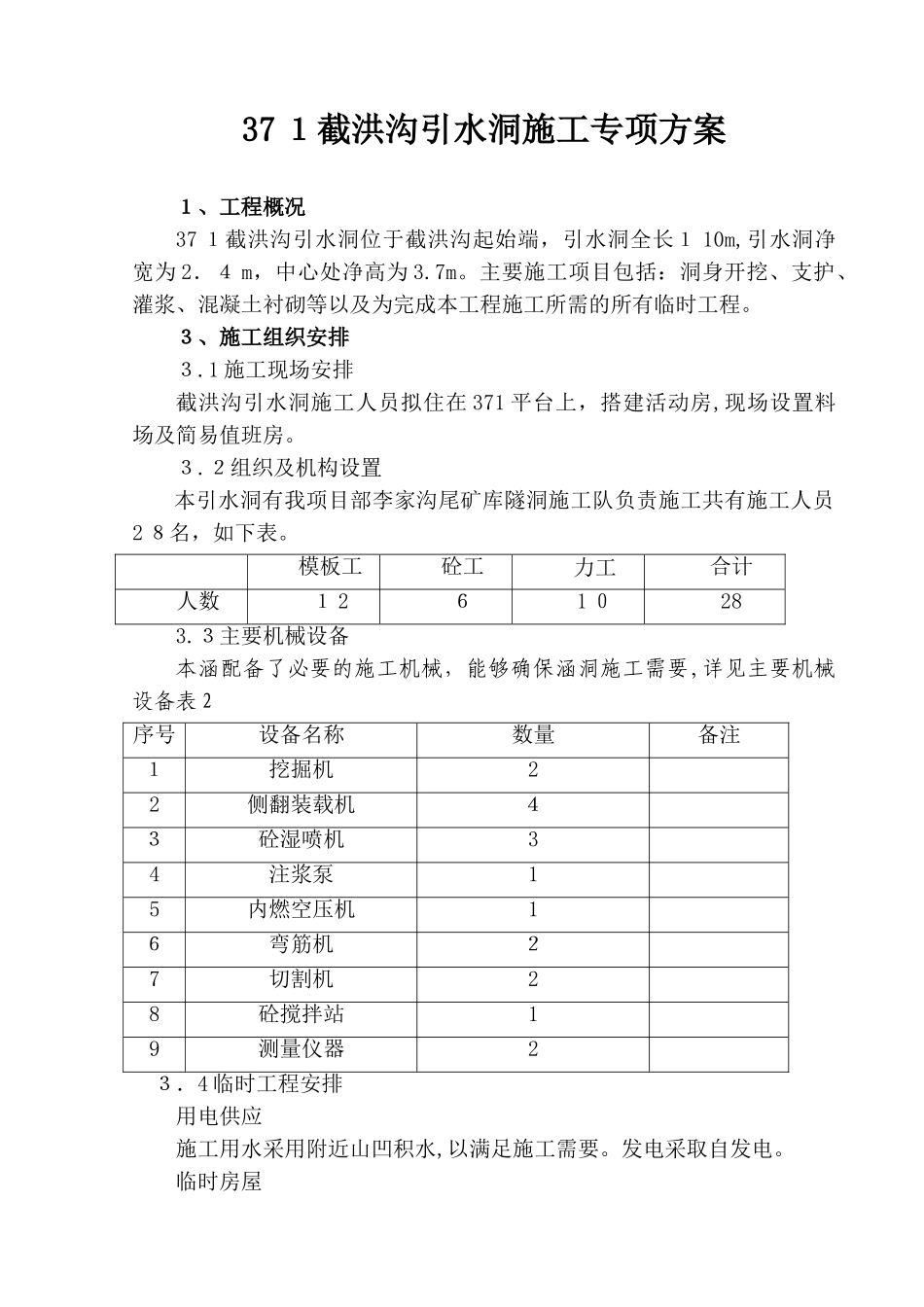

A2施工组织设计(方案）报审表工程名称：四川胜福环保科技有限公司羊皮坝磷石膏堆场项目编号：致:中国城市建设研究院工程监理公司第一项目部（监理单位)我方已根据施工合同的有关规定完成了工程实37１引水洞施工专项方案,并经我单位上级技术负责人批准，请予以审查。附:371引水洞施工专项方案承包单位（章)项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审核意见:项目监理机构总监理工程师日期37１截洪沟引水洞施工专项方案１、工程概况37１截洪沟引水洞位于截洪沟起始端，引水洞全长１10m,引水洞净宽为2．４m，中心处净高为3.7m。主要施工项目包括：洞身开挖、支护、灌浆、混凝土衬砌等以及为完成本工程施工所需的所有临时工程。３、施工组织安排３.1施工现场安排截洪沟引水洞施工人员拟住在371平台上，搭建活动房,现场设置料场及简易值班房。３.２组织及机构设置本引水洞有我项目部李家沟尾矿库隧洞施工队负责施工共有施工人员2８名，如下表。模板工砼工力工合计人数１2６1０283.３主要机械设备本涵配备了必要的施工机械，能够确保涵洞施工需要,详见主要机械设备表2序号设备名称数量备注１挖掘机22侧翻装载机４３砼湿喷机34注浆泵15内燃空压机1６弯筋机２7切割机28砼搅拌站19测量仪器2３．4临时工程安排用电供应施工用水采用附近山凹积水,以满足施工需要。发电采取自发电。临时房屋施工队自建活动房作为生活用房，在现场搭设值班房，作为存放小型机具及看守现场使用。施工便道本引水洞所有施工便道为库盆施工便道。3.５施工进度计划安排计划开工日期为2０１0年11月５日，计划竣工日期为２０1０年１２月10日,计划总工期为3５天。４、主要工程施工技术方案和施工方法。4.1、施工方案我单位根据类似工程施工经验，结合本段工程特点和业主、监理有关技术文件的要求。拟采用全断面光面爆破开挖，围岩开挖断面R=1.2ｍ,拟采用正台阶法施工；临时支护拟喷砼15cm厚,结合格栅钢架(＠=0.5～０.7５m)。洞内弃碴采用无轨运输。衬砌采用针梁自行式液压衬砌台车，拱墙一次浇注。混凝土采用电子计量器计量，强制式拌和机拌和，机动翻斗车混凝土运输车运输，泵送混凝土入模，震动棒捣固。喷射混凝土采用TK9６１湿喷机湿喷法作业。测量采用全站仪进行放样和测控。现场交样单进行放样交底。边坡钻爆前后，进行边线测控检查。4.2、施工方法采用光面爆破，施工前作好围岩全断面爆破设计;类围岩上、下断面爆破设计，在施工过程中,将根据爆破效果,对爆破设计参数及时进行修改。强风化泥岩地段:岩层破碎、有渗水地段，及时施作支护。利用高空作业台架，施作拱部锚杆(锚杆技术参数为Φ2２，L＝1.5m、2m,间距１m、１.2ｍ、1.５ｍ三种，呈梅花形布置）和挂网(钢筋网技术参数φ８,20×20cｍ的方网)喷5ｃm厚混凝土,再施工30０ｍm厚砼衬砌。采用手风钻钻孔爆破开挖，隧洞作业车装药,出渣采用装载机装１t自卸汽车进行，0.30m3反铲扒底。4．3控制测量1、洞外控制测量施工前组织测量人员利用全站仪进行线路复测，复测达到要求后进行施工控制网布测。洞外高程控制测量采用水准仪实施二等几何水准精度控制。2、洞内控制测量因洞内控制网随掘进长度的增加而不断向前延伸。为满足精度要求和减少测量工作量,洞内控制采用主控网、基本网和施工导线三级控制;洞内高程控制采用水准仪实施三等精密几何水准控制。洞内主控网:洞内主控网布设示意图布网：如上图所示,自洞外控制网向洞内布置重叠狭长菱形边角网。在菱形的重叠部分,施加长约5m的高精度（±0.1～０．３mm）因瓦线尺测距边，作为固定值，对控制网施加额外约束,以提高精度。控制点布置在隧洞两侧,以利保护点位,且测量时尽量不影响隧洞内的交通。施测：施测时根据三联脚架法，每点观测四个方向和四条边长,方向按全圆测回法观测。三联脚架法测量主控网的同时，用一根因瓦线尺测量联系短边。主网控制点精密测边距方向观测及电磁波测距边洞内基本网:(洞内基本网布设示意图）布网:如上图所示,自主控网点，向洞内布置边长为150～２00m的狭长菱形导线网。基本控制网点沿隧洞两侧和隧洞中线布置，部分基本网点与主控网点重合，由主控网分段对基本网施加...
