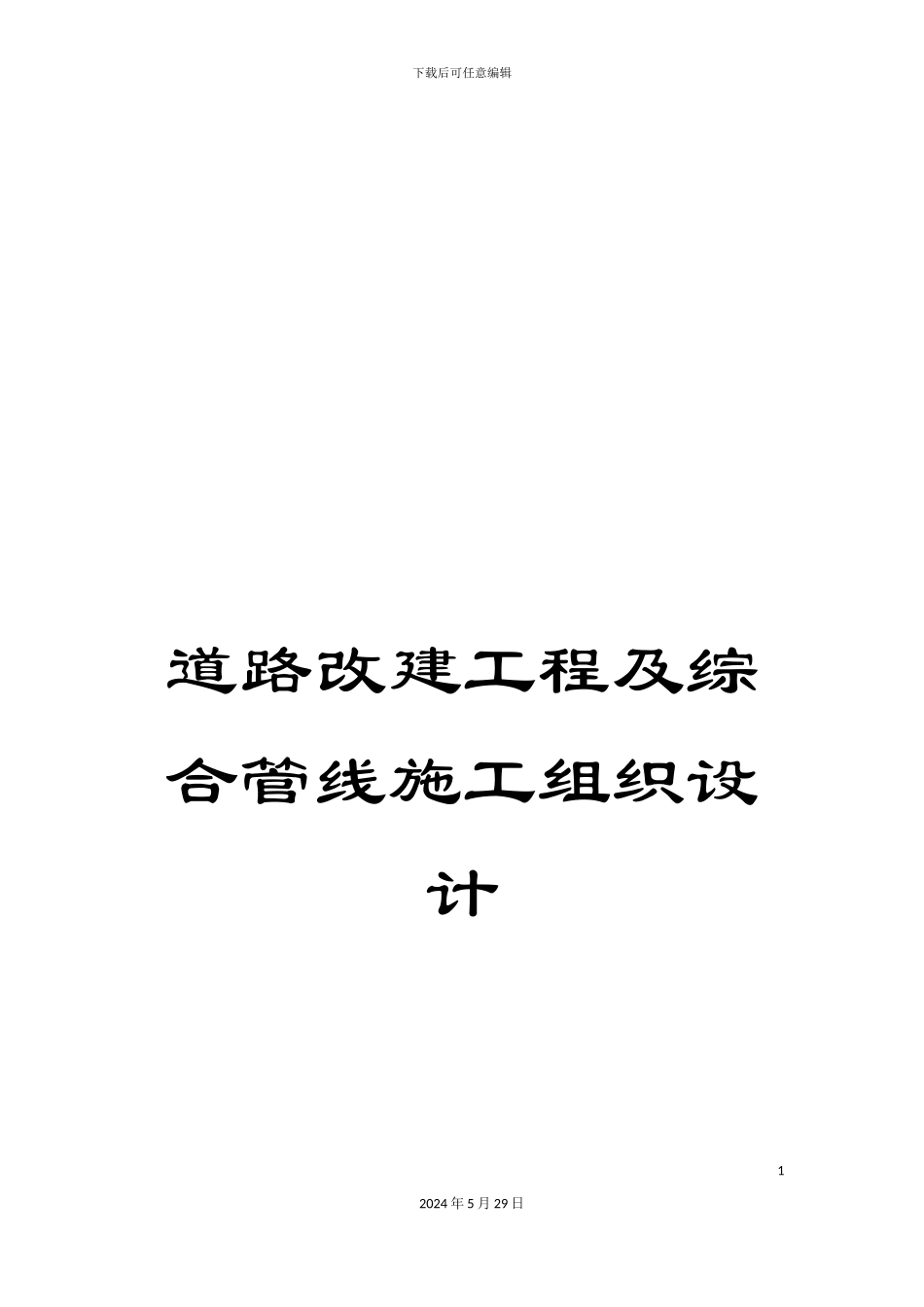

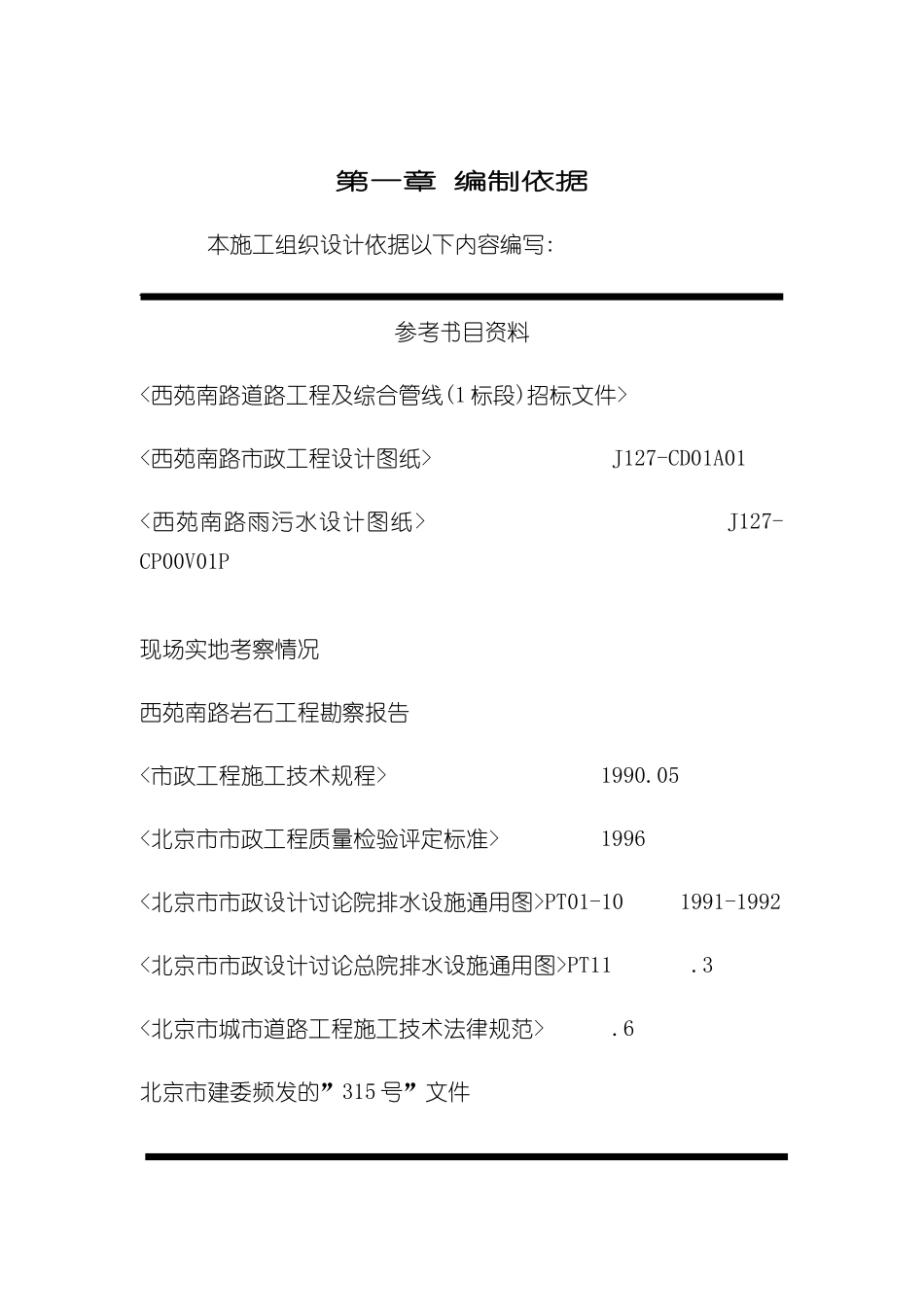

下载后可任意编辑道路改建工程及综合管线施工组织设计12024 年 5 月 29 日下载后可任意编辑22024 年 5 月 29 日第一章 编制依据本施工组织设计依据以下内容编写:参考书目资料<西苑南路道路工程及综合管线(1 标段)招标文件><西苑南路市政工程设计图纸> J127-CD01A01<西苑南路雨污水设计图纸> J127-CP00V01P现场实地考察情况西苑南路岩石工程勘察报告 <市政工程施工技术规程>1990.05<北京市市政工程质量检验评定标准>1996<北京市市政设计讨论院排水设施通用图>PT01-10 1991-1992<北京市市政设计讨论总院排水设施通用图>PT11 .3<北京市城市道路工程施工技术法律规范> .6北京市建委频发的”315 号”文件下载后可任意编辑本工程施工应遵循以上文件、法律规范、标准执行。第二章 工程概况西苑南路改扩建工程,位于海淀区,西起昆明湖东路,向东至西苑路万柳路,是为适合今后城市道路的迅速进展,为完善城市路网和城市基础设施的建设,为加快本地区一山两园的交通状况而修建的,是一条进出颐和园的重要通道,同时也是一条联接城区交通的重要道路之一。其主要内容包括:道路工程、雨污水工程。其主要工程内容包括道路、雨污水工程、中水工程、电信、电力工程、路灯工程。道路工程面积:16509m2;雨水管线总长:1412m;污水管线总长:1414m。计划开工日期为 4 月 30 日,计划完工日期 7 月 31 日,总工期 93 日历天。第一节 道路工程西苑南路位于海淀区颐和园的东部,为东西走向,西起昆明湖东路(桩号为 0+000)东至西苑路、万柳路(桩号为 1+000)。昆明湖东路起点向西与现况路临时接顺。道路全长 1000m。道路设计为城市次干路标准,道路施工中线为规划永中,规划红线宽 40m,此路段设有一折点,设园曲线半经 R=4500。1、纵断面形式:西苑南路纵断面设计,主要依据现况地势、相交道路高程及道路两侧建筑散水高程控制。道路最小纵坡为0.3%。2、横断面形式:西苑南路(昆明湖东路至西苑路)道路采纳两22024 年 5 月 29 日下载后可任意编辑幅路的横断面型式,两上两下。其中,中央分隔带宽为 3m,机动车道宽为 7.5m,人行步道(含盲道)宽为 3m 和非机动车道宽为 3m,绿地 6m。3 、 道 路 结 构 : 按 城 市 次 干 路 (2) 级 标 准 , 路 面 回 弹 弯 沉25.8(1/100㎜)机动车道结构厚为 56㎝。细粒式沥青混凝土 AC-16(Ⅰ)型 5㎝粗粒式沥青混凝土 AC-25(Ⅰ)型 6㎝石灰粉煤灰砂砾混合料(3:12:85) 15+15+15㎝(1) 设计道路路...
