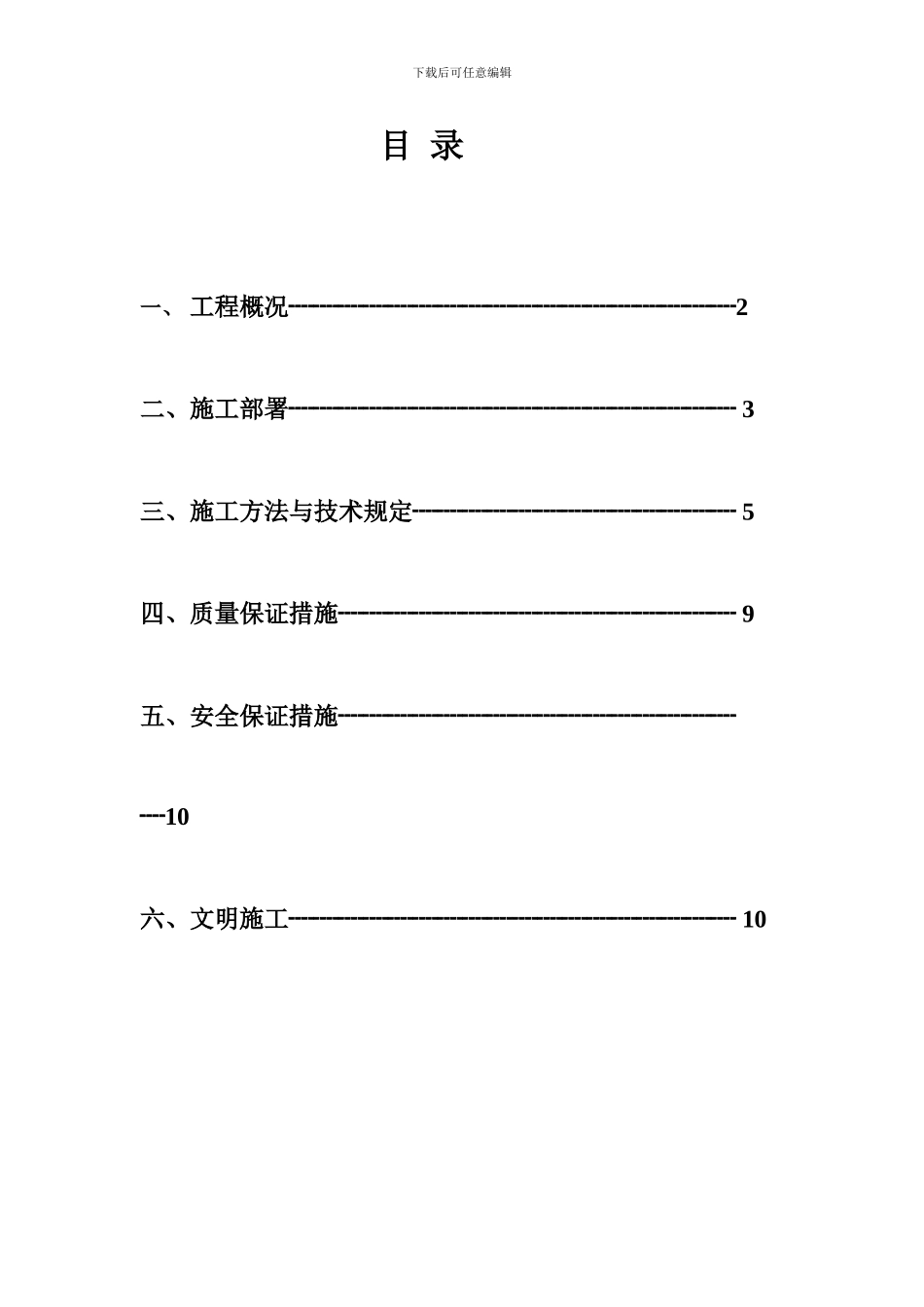

下载后可任意编辑目 录一、 工程概况┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2二、施工部署┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 3三、施工方法与技术规定┈┈┈┈┈┈┈┈┈┈┈┈┈ 5四、质量保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 9 五、安全保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈10六、文明施工┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 10下载后可任意编辑第二章、施 工 部 署水电安装是遵照先土建后水电安装的基本顺序即基础→主体→屋面、外墙→其它装饰；水电跟踪如下：配合主体敷设水电地下管线→楼板预埋孔洞、预埋铁件、暗管敷设→避雷引下线焊接→外墙雨水管安装→电气配线→给水、排水管道安装→电气、卫生设备安装等；在实行过程中进行接地电阻测试、电线绝缘电阻测试、通电实验、给水管道试压、排水管灌水实验等来保证施工安装质量及工程竣工验收；根据本工程具体情况特制定如下安装方案：1、电气配管工程：设计采纳钢管暗设于顶棚、梁板墙内、采纳插入法或套接法连接，插接长度为管径的1.8倍、套接时为管径的2.5倍，配套专用的粘接剂；钢管进入灯头盒、开关盒、配电箱接管时用专用接头和配套螺母加以固定、暗管弯曲半径为PVC管径的６—10倍；电线管墙体敷设时在转弯接口处、接线盒、开关盒两侧必须采纳水泥砂浆固定，固定前应湿润内槽墙体；灯盒安装应在一条平行线上、灯盒安装前应事先在模板上弹线定位，在墙体和砼内敷设时，在距灯盒、接线盒、开关盒500mm的位置固定，在其它地方固定的距离应小于1m。在土建浇砼时应指定专人检查和保护PVC管的方位及防止践踏损坏。2、管内穿线：本工程电源主干线用电缆、BV芯线穿钢管敷设，其余铜芯穿在PVC管内敷设，电缆钢管弯曲半径要符合法律规范规定、每根不应超下载后可任意编辑过三个弯、转弯处不得有裂纹和明显的凹痕现象，电缆敷设前应进行绝缘电阻测试、须符合规定并做好记录、经监理签证后方可敷设，终端必须制作电缆终端头；电线管敷设前应检查管内是否有积水、杂物，待清理后才能进行，导线穿管后应进行绝缘电阻测试、须符合规定并经监理签证认可，导线绝缘按相色接线，配电箱、照明灯具、电器装置的安装必须在测试合格后进行。3、电气装置的绝缘电阻测试（1）、照明回路的绝缘电阻测试：配线方式采纳导线穿钢管敷设，应测试相—零（导线间）相—PE、零—PE绝缘电阻值。测试结果的绝缘电阻值应大于0.5MΩ。 （2）、单相插座回路绝缘电阻测试：配线方式采纳导线塑料...
