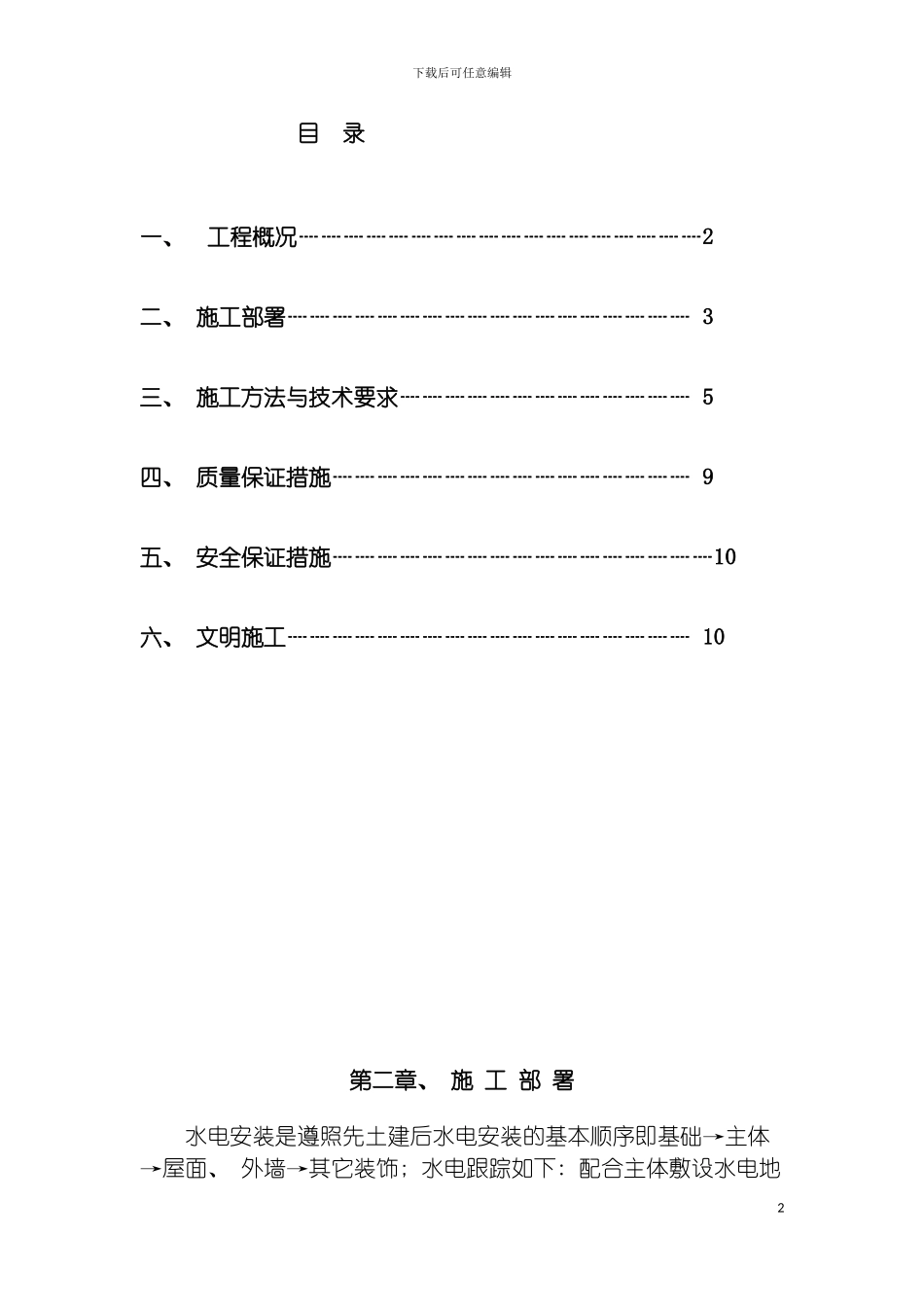

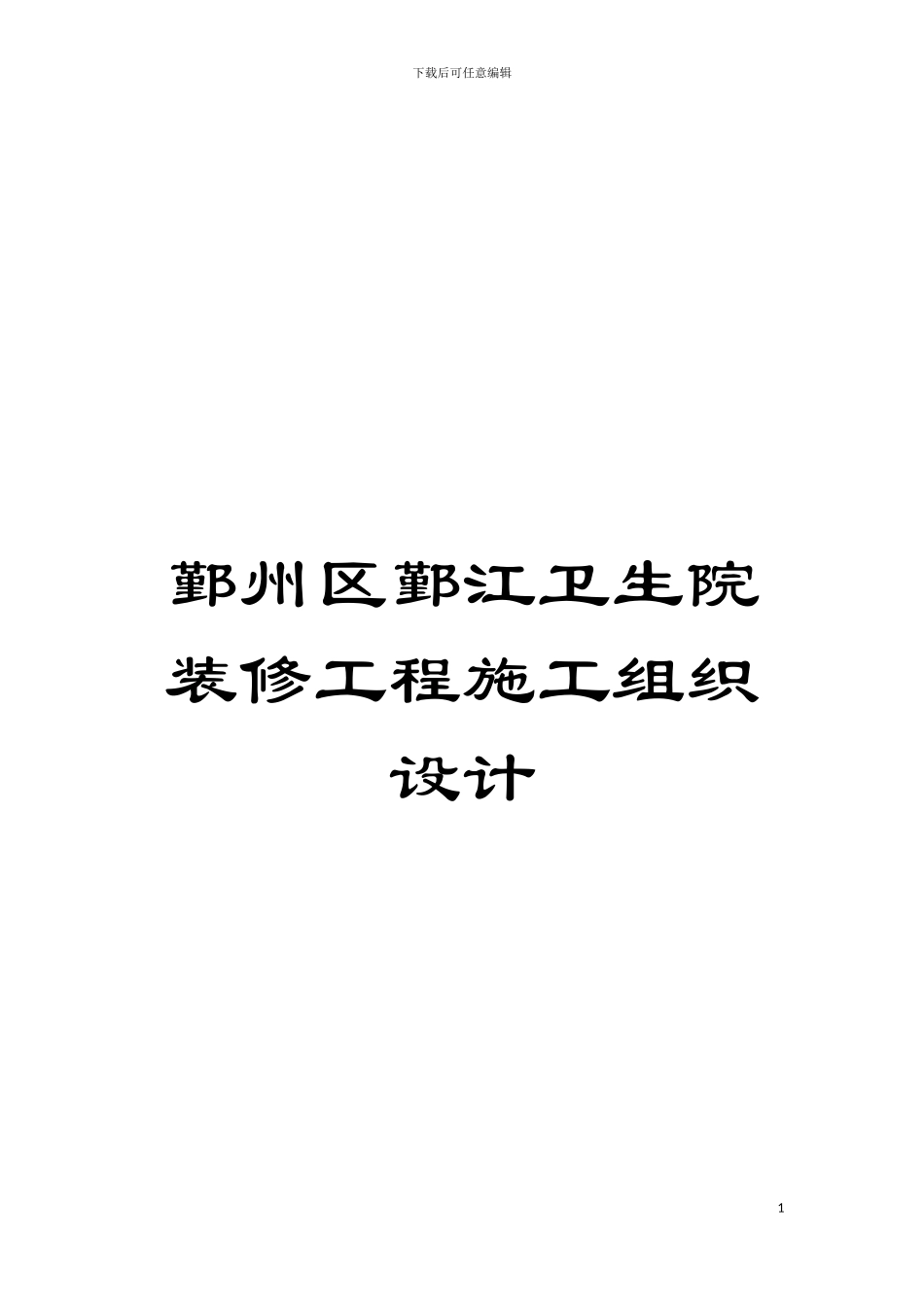

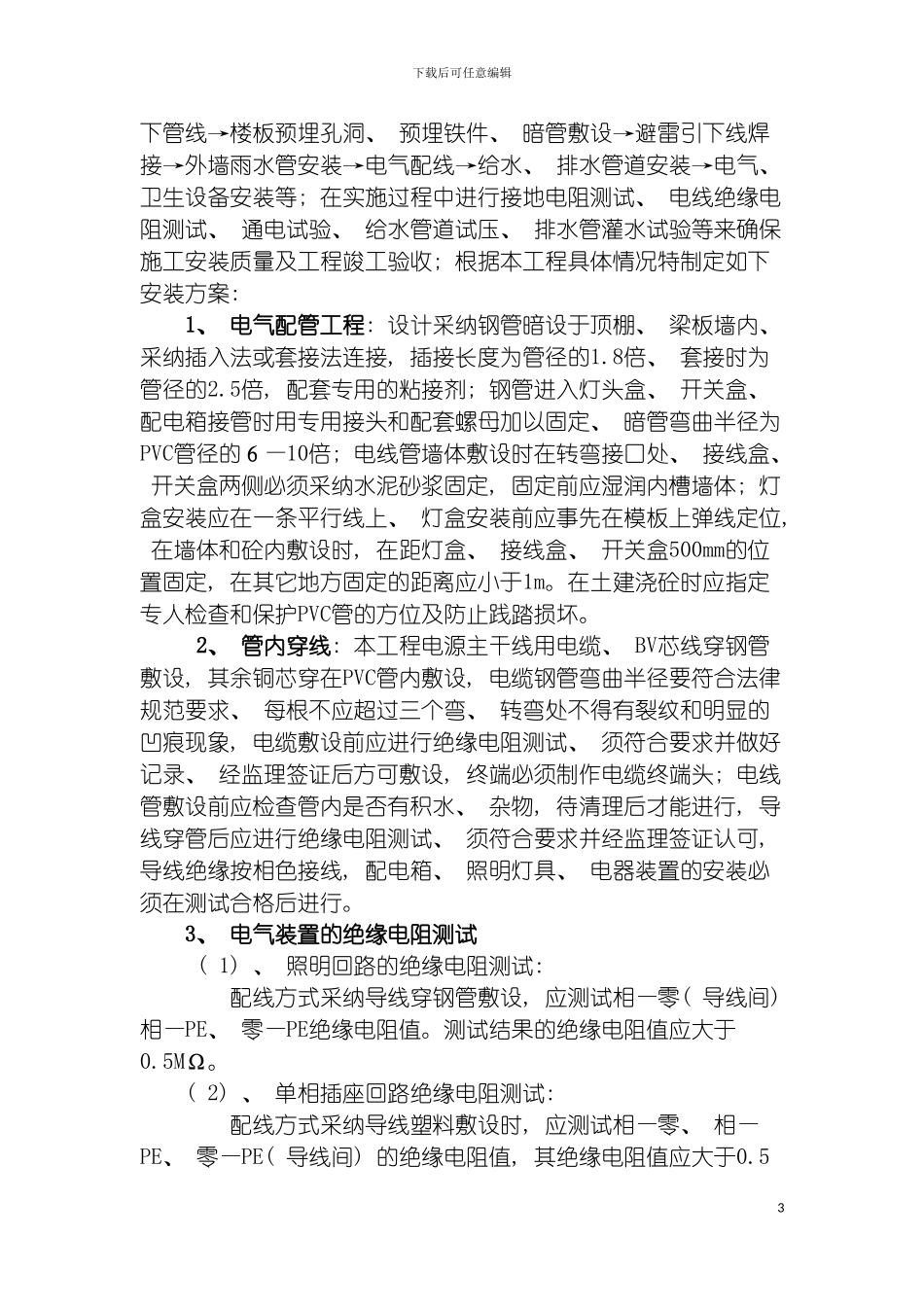

下载后可任意编辑鄞州区鄞江卫生院装修工程施工组织设计1下载后可任意编辑目 录一、 工程概况┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈2二、 施工部署┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 3三、 施工方法与技术要求┈┈┈┈┈┈┈┈┈┈┈┈┈ 5四、 质量保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 9 五、 安全保证措施┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈10六、 文明施工┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈┈ 10第二章、 施 工 部 署水电安装是遵照先土建后水电安装的基本顺序即基础→主体→屋面、 外墙→其它装饰; 水电跟踪如下: 配合主体敷设水电地2下载后可任意编辑下管线→楼板预埋孔洞、 预埋铁件、 暗管敷设→避雷引下线焊接→外墙雨水管安装→电气配线→给水、 排水管道安装→电气、 卫生设备安装等; 在实施过程中进行接地电阻测试、 电线绝缘电阻测试、 通电试验、 给水管道试压、 排水管灌水试验等来确保施工安装质量及工程竣工验收; 根据本工程具体情况特制定如下安装方案: 1、 电气配管工程: 设计采纳钢管暗设于顶棚、 梁板墙内、 采纳插入法或套接法连接, 插接长度为管径的1.8倍、 套接时为管径的2.5倍, 配套专用的粘接剂; 钢管进入灯头盒、 开关盒、 配电箱接管时用专用接头和配套螺母加以固定、 暗管弯曲半径为PVC管径的６—10倍; 电线管墙体敷设时在转弯接口处、 接线盒、 开关盒两侧必须采纳水泥砂浆固定, 固定前应湿润内槽墙体; 灯盒安装应在一条平行线上、 灯盒安装前应事先在模板上弹线定位, 在墙体和砼内敷设时, 在距灯盒、 接线盒、 开关盒500mm的位置固定, 在其它地方固定的距离应小于1m。在土建浇砼时应指定专人检查和保护PVC管的方位及防止践踏损坏。2、 管内穿线: 本工程电源主干线用电缆、 BV芯线穿钢管敷设, 其余铜芯穿在PVC管内敷设, 电缆钢管弯曲半径要符合法律规范要求、 每根不应超过三个弯、 转弯处不得有裂纹和明显的凹痕现象, 电缆敷设前应进行绝缘电阻测试、 须符合要求并做好记录、 经监理签证后方可敷设, 终端必须制作电缆终端头; 电线管敷设前应检查管内是否有积水、 杂物, 待清理后才能进行, 导线穿管后应进行绝缘电阻测试、 须符合要求并经监理签证认可, 导线绝缘按相色接线, 配电箱、 照明灯具、 电器装置的安装必须在测试合格后进行。3、 电气装置的绝缘电阻测试( 1) 、 照明回路的绝缘电阻测试: 配线方式采纳导线穿钢...
