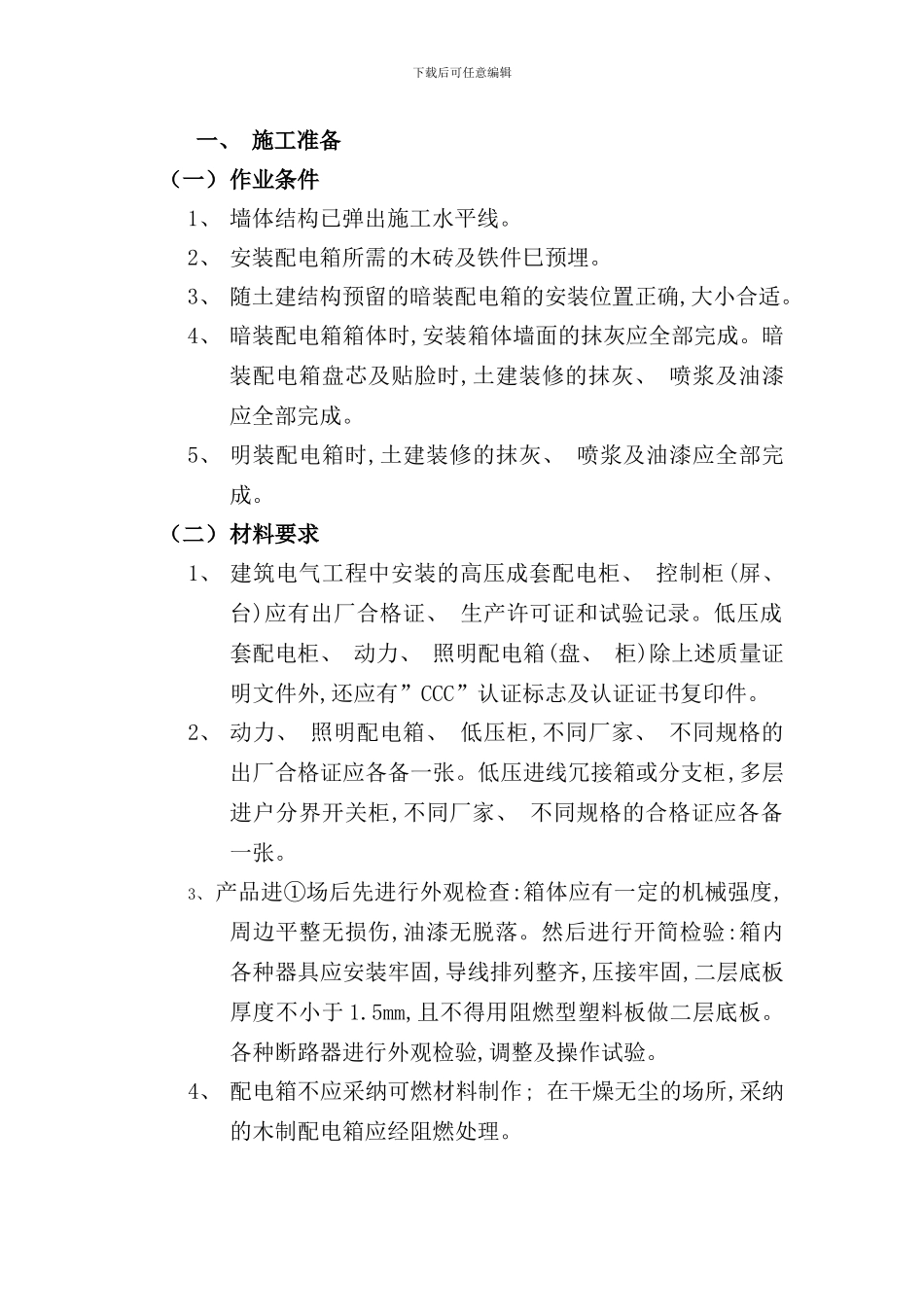

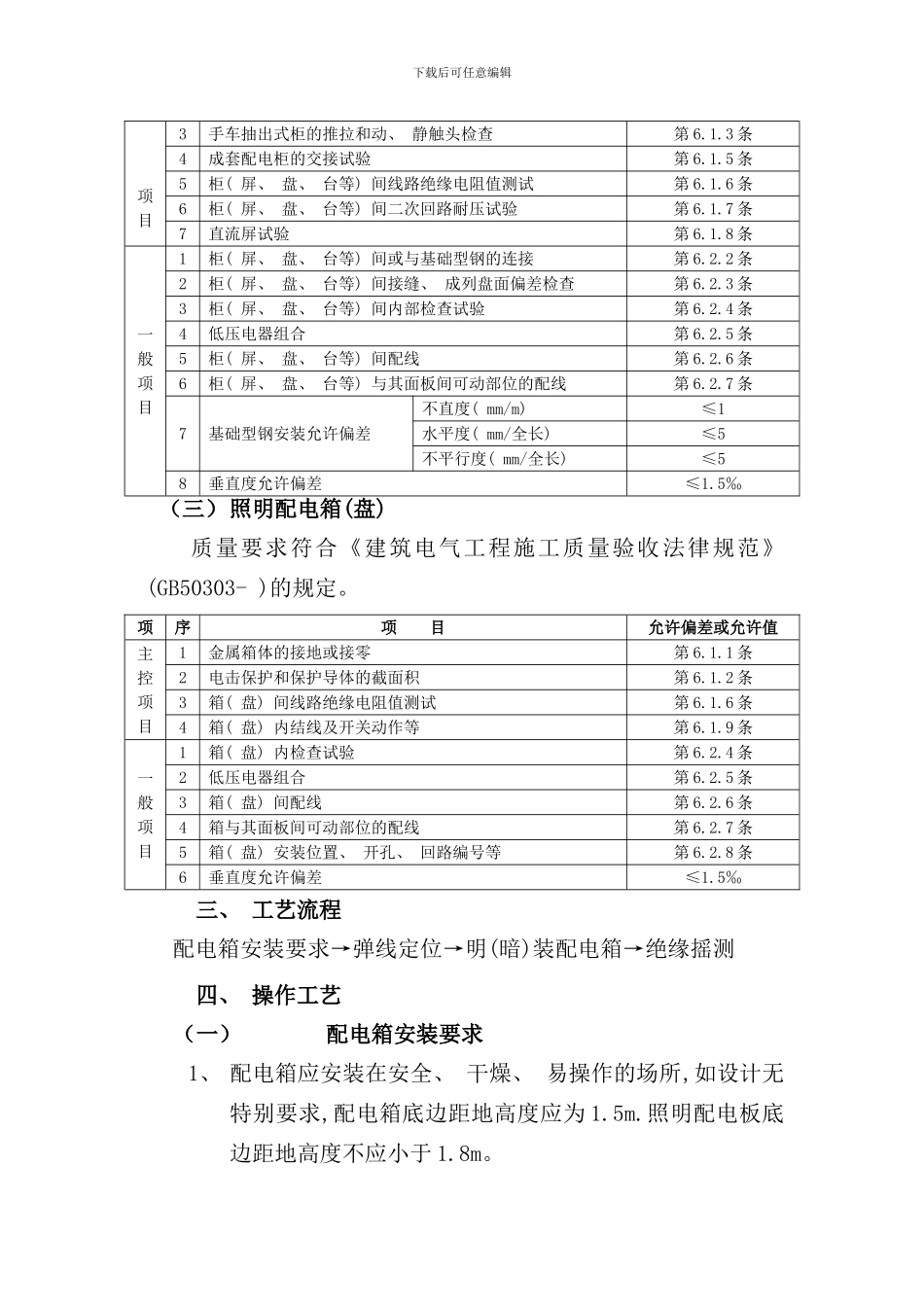

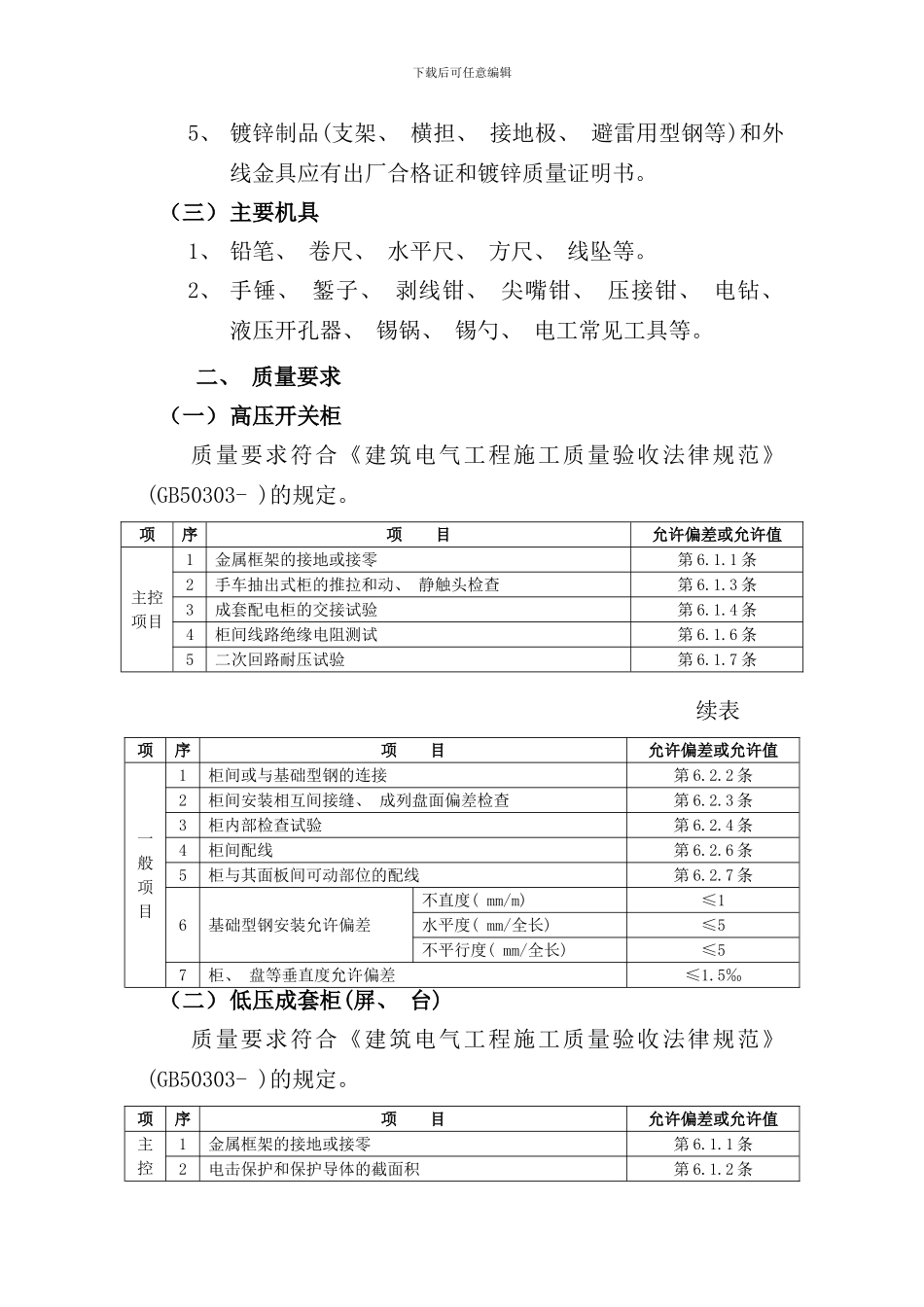

下载后可任意编辑一、 施工准备（一）作业条件1、 墙体结构已弹出施工水平线。2、 安装配电箱所需的木砖及铁件巳预埋。3、 随土建结构预留的暗装配电箱的安装位置正确,大小合适。4、 暗装配电箱箱体时,安装箱体墙面的抹灰应全部完成。暗装配电箱盘芯及贴脸时,土建装修的抹灰、 喷浆及油漆应全部完成。5、 明装配电箱时,土建装修的抹灰、 喷浆及油漆应全部完成。（二）材料要求1、 建筑电气工程中安装的高压成套配电柜、 控制柜(屏、 台)应有出厂合格证、 生产许可证和试验记录。低压成套配电柜、 动力、 照明配电箱(盘、 柜)除上述质量证明文件外,还应有”CCC”认证标志及认证证书复印件。2、 动力、 照明配电箱、 低压柜,不同厂家、 不同规格的出厂合格证应各备一张。低压进线冗接箱或分支柜,多层进户分界开关柜,不同厂家、 不同规格的合格证应各备一张。3、产品进①场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。然后进行开简检验:箱内各种器具应安装牢固,导线排列整齐,压接牢固,二层底板厚度不小于 1.5mm,且不得用阻燃型塑料板做二层底板。各种断路器进行外观检验,调整及操作试验。4、 配电箱不应采纳可燃材料制作; 在干燥无尘的场所,采纳的木制配电箱应经阻燃处理。下载后可任意编辑5、 镀锌制品(支架、 横担、 接地极、 避雷用型钢等)和外线金具应有出厂合格证和镀锌质量证明书。（三）主要机具1、 铅笔、 卷尺、 水平尺、 方尺、 线坠等。2、 手锤、 錾子、 剥线钳、 尖嘴钳、 压接钳、 电钻、 液压开孔器、 锡锅、 锡勺、 电工常见工具等。二、 质量要求（一）高压开关柜质量要求符合《建筑电气工程施工质量验收法律规范》(GB50303- )的规定。项序项 目允许偏差或允许值主控项目1金属框架的接地或接零第 6.1.1 条2手车抽出式柜的推拉和动、 静触头检查第 6.1.3 条3成套配电柜的交接试验第 6.1.4 条4柜间线路绝缘电阻测试第 6.1.6 条5二次回路耐压试验第 6.1.7 条续表项序项 目允许偏差或允许值一般项目1柜间或与基础型钢的连接第 6.2.2 条2柜间安装相互间接缝、 成列盘面偏差检查第 6.2.3 条3柜内部检查试验第 6.2.4 条4柜间配线第 6.2.6 条5柜与其面板间可动部位的配线第 6.2.7 条6基础型钢安装允许偏差不直度( mm/m) ≤1水平度( mm/全长) ≤5不平行度( mm/全长) ≤57柜、 盘等垂直度允许偏差≤1.5‰（二）低压成套柜(屏、 台)质量...
