配电箱安装规程及验收规范样本

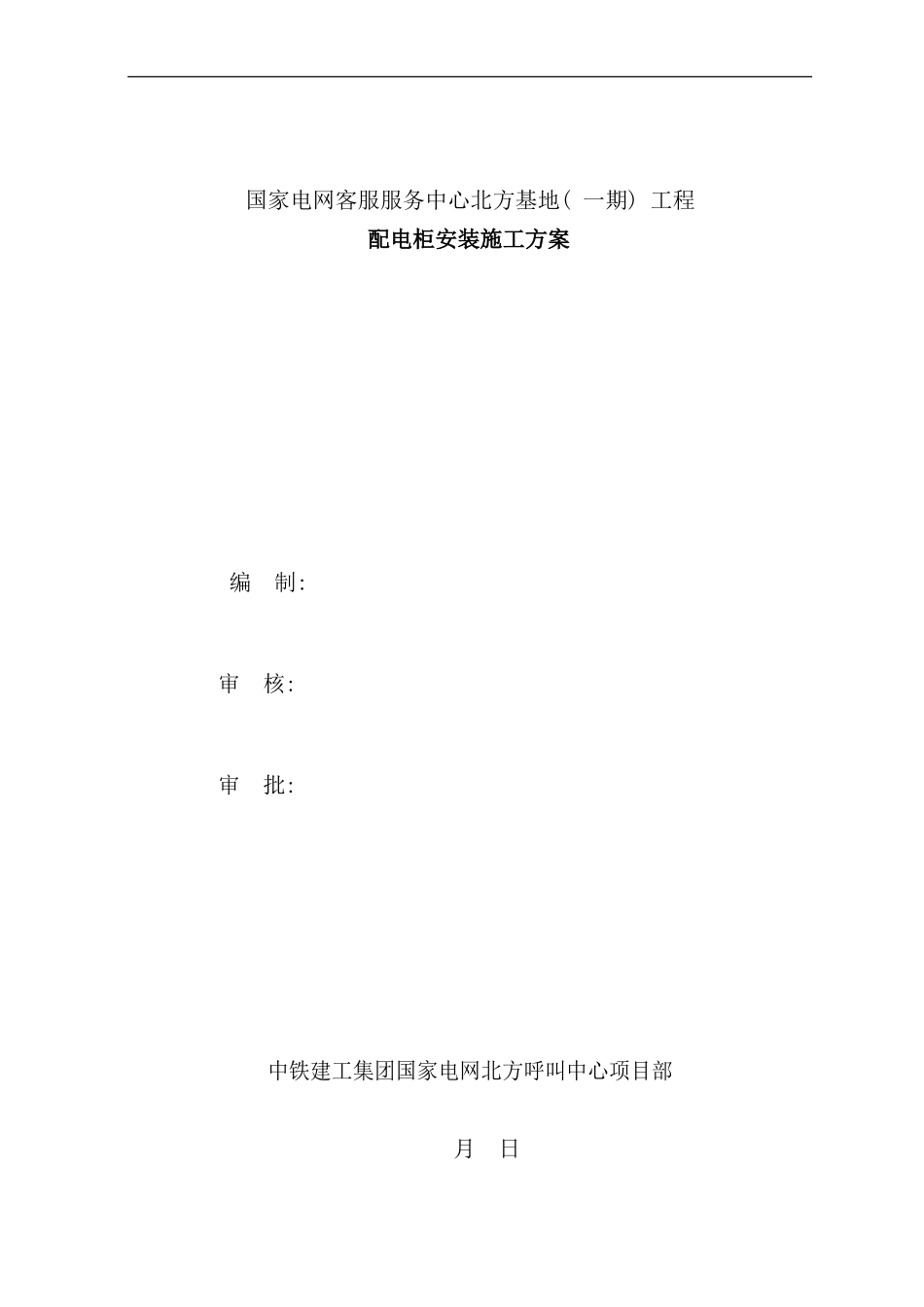

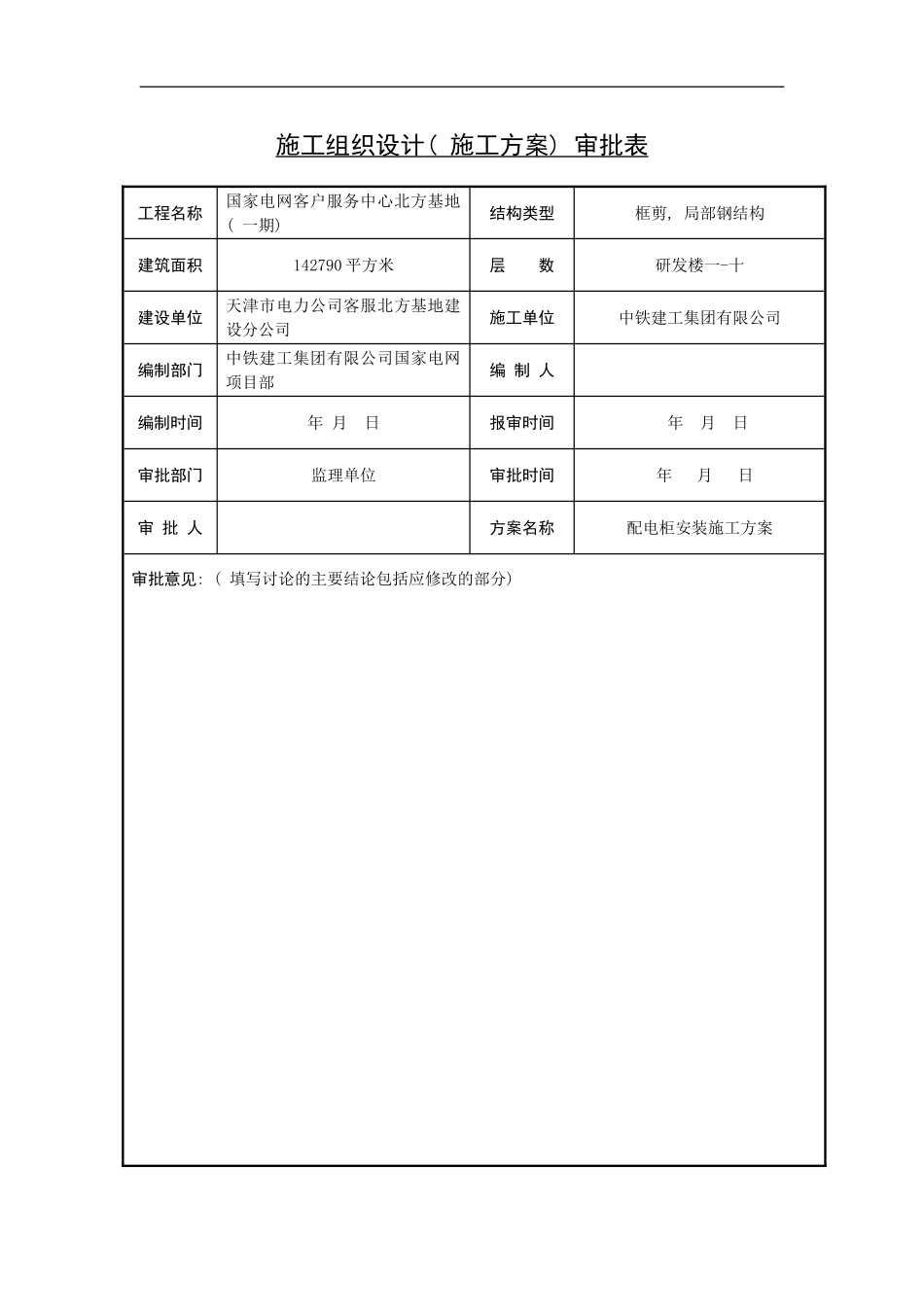

国家电网客服服务中心北方基地( 一期) 工程配电柜安装施工方案 编 制: 审 核: 审 批: 中铁建工集团国家电网北方呼叫中心项目部 月 日施工组织设计 ( 施工方案 ) 审批表 工程名称国家电网客户服务中心北方基地( 一期) 结构类型框剪, 局部钢结构建筑面积142790 平方米层 数研发楼一-十建设单位天津市电力公司客服北方基地建设分公司施工单位中铁建工集团有限公司编制部门中铁建工集团有限公司国家电网项目部编 制 人编制时间年 月 日报审时间 年 月 日审批部门监理单位审批时间 年 月 日审 批 人方案名称配电柜安装施工方案审批意见: ( 填写讨论的主要结论包括应修改的部分) 下载后可任意编辑目录1 工程概况 22 编制依据 23 施工准备和部署 24 施工工艺与方法 35 质量标准 86 成品保护 107 质量记录 118 安全消防措施 11下载后可任意编辑成套配电柜安装方案1 工程概况本方案属国家电网客户服务中心北方基地一期工程低压配电箱、 柜安装施工方案。配电柜总共 689 台。所有配电柜均为金属材料制作, 外表采纳喷漆、 喷塑或烤漆。配电柜实行落地式安装或挂墙安装。2 编制依据2.1 上海同济大学设计院绘制的电气施工图。2.2 电气装置安装施工及验收法律规范。2.3 《建筑电气通用图籍》( 92DQ3) 。2.4 《建筑电气安装分项工程施工工艺标准》。3 施工准备和部署3.1 施工准备3.1.1 材料要求: 3.1.1.1 配电柜: 箱体应有一定的机械强度, 周边平整无损伤, 油漆无脱落, 二层底板厚度不小于1.5mm, 但不得采纳阻燃型塑料板做二层底板, 箱内各种器具应安装牢固, 导线排列整齐, 压接牢固、 应为两部定点厂产品, 并有产品合格证。3.1.1.2 镀锌材料有角钢、 扁铁、 铁皮、 机螺丝、 木螺丝、 螺栓、 垫圈、 圆钉等。下载后可任意编辑3.1.1.3 绝缘导线: 导线的型号规格必须符合设计要求, 并有产品合格证。3.1.1.4 基础槽钢用10#槽钢。3.1.2 主要机具: 3.1.2.1 铅笔、 卷尺、 方尺、 水平尺、 钢板尺、 线坠、 桶、 刷子、 灰铲等。3.1.2.2 手锤、 錾子、 钢锯、 锯条、 木锉、 扁锉、 圆锉、 剥线钳、 尖嘴钳、 压接钳, 活扳子、 套筒扳子, 锡锅、 锡勺等。3.1.2.3 台钻、 手电钻、 钻头、 木钻、 台钳、 案子、 冲击钻、 电炉、 电、 气焊工具、 绝缘手套、 铁剪子、 点冲子、 兆欧表、 工具袋、 工具箱、 高凳等。3.1.3 作业...
