配电网自动化技术课程设计样本VIP专享

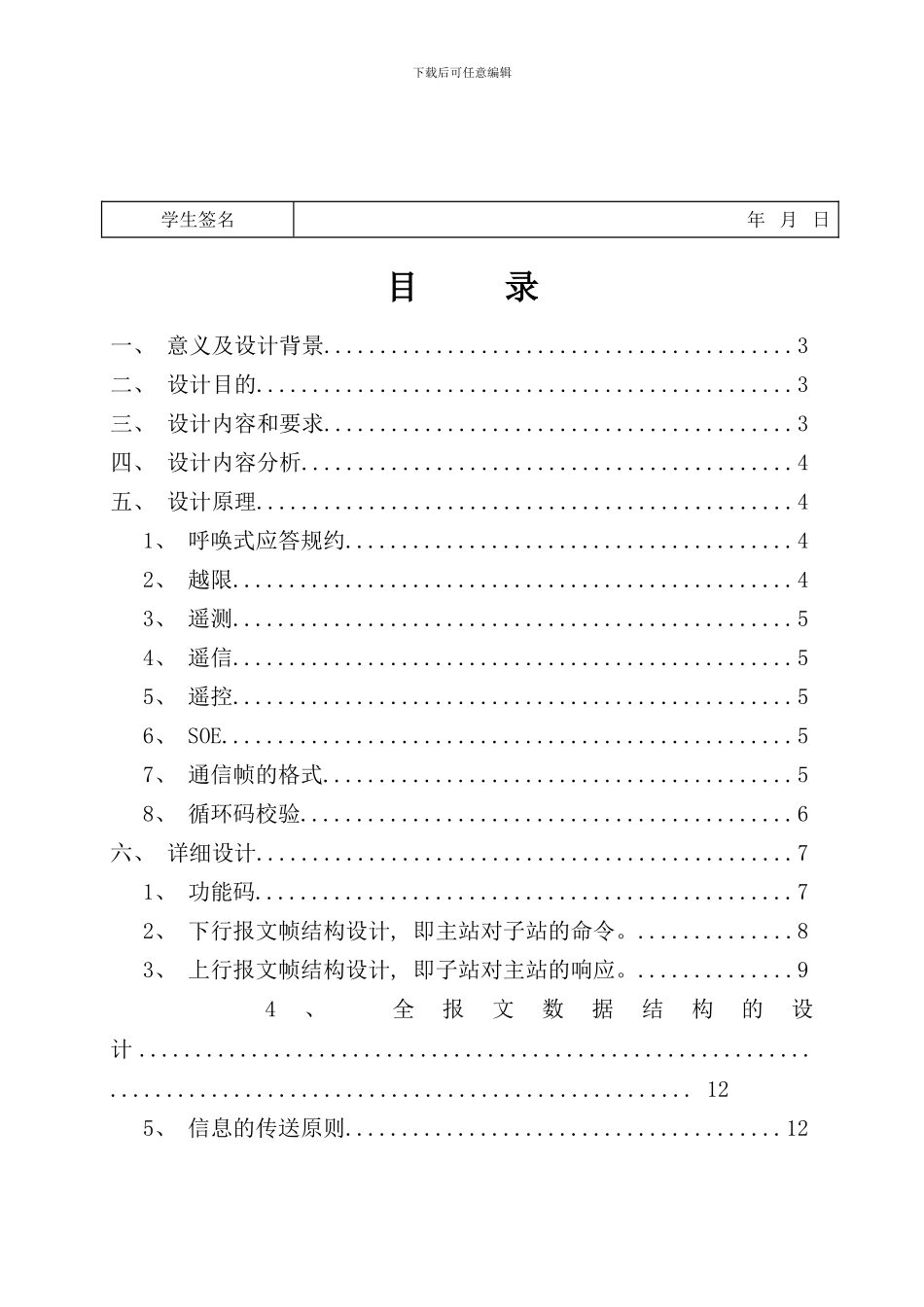

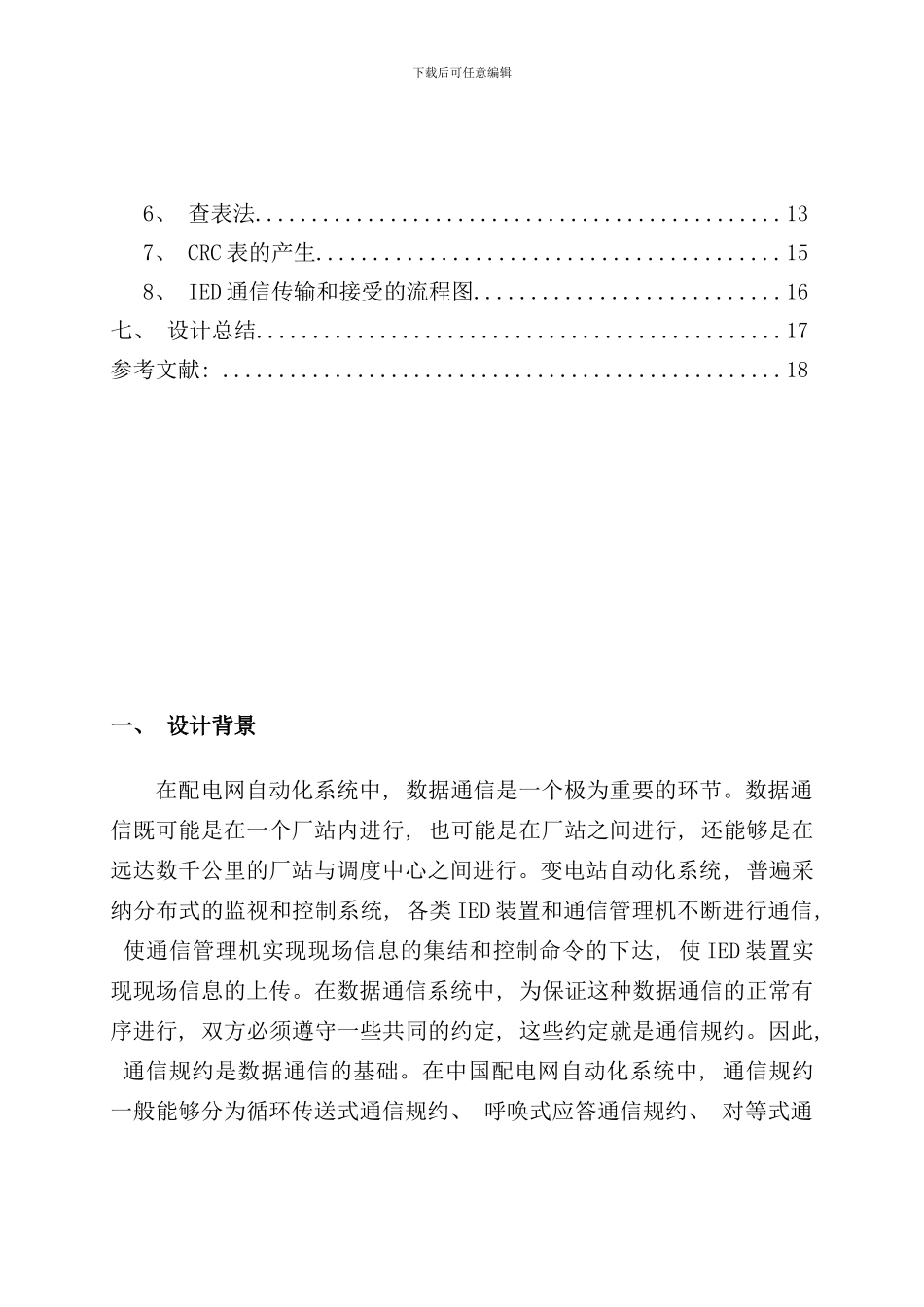

下载后可任意编辑《配电网自动化技术》课程设计任务书题 目站控通信规约和通信管理机通信程序设计学号专业班级设计内容与要求1． 背景变电站自动化系统, 普遍采纳分布式的监视和控制系统。各类 IED 装置和通信管理机进行通信。通信管理机实现 IED 信息集结和控制命令的下达。 环冗余校验 CRC( Cyclic Redundancy Check) 是一种重要的校验方式。编码简单且误判概率很低, 在电力自动化通信系统中得到了广泛的应用。2． 设计内容和要求设计用于实现 IED 和通信管理机的通信规约, 规约采纳呼唤式应答规约, 实现 YC、 YX、 YK 及 SOE 和越限信息的传送。用循环冗余校验码进行校验。每个 IED YC 量≤12 个, YX 量≤20。设计 IED 的通信程序 具体内容如下: 1)根据功能要求, 确定传输的内容( 命令) 编码, 在此基础上设计出帧结构。2)设计出每一类信息的传送帧格式。3)根据信息的传送重要性确定信息的传送原则。, 4)校验方式选用 CRC-16 校验方式。生成多项式 g(x)=x16+x15+x5+15)用查表法实现 CRC-16 校验码生成和校验。6)设计主机规约传输和接收的程序流程, 并画出流程图。7)设计 CRC 校验子程序流程。8)撰写设计报告。起止时间 年 12 月 20 至 年 12 月 26 日指导老师签名年 月 日系( 教研室) 主任签名年 月 日下载后可任意编辑学生签名年 月 日目 录一、 意义及设计背景..........................................3二、 设计目的................................................3三、 设计内容和要求..........................................3四、 设计内容分析............................................4五、 设计原理................................................41、 呼唤式应答规约........................................42、 越限..................................................43、 遥测..................................................54、 遥信..................................................55、 遥控..................................................56、 SOE...................................................57、 通信帧的格式..........................................58、 循环码校验............................................6六、 详细设计................................................71、 功能...
