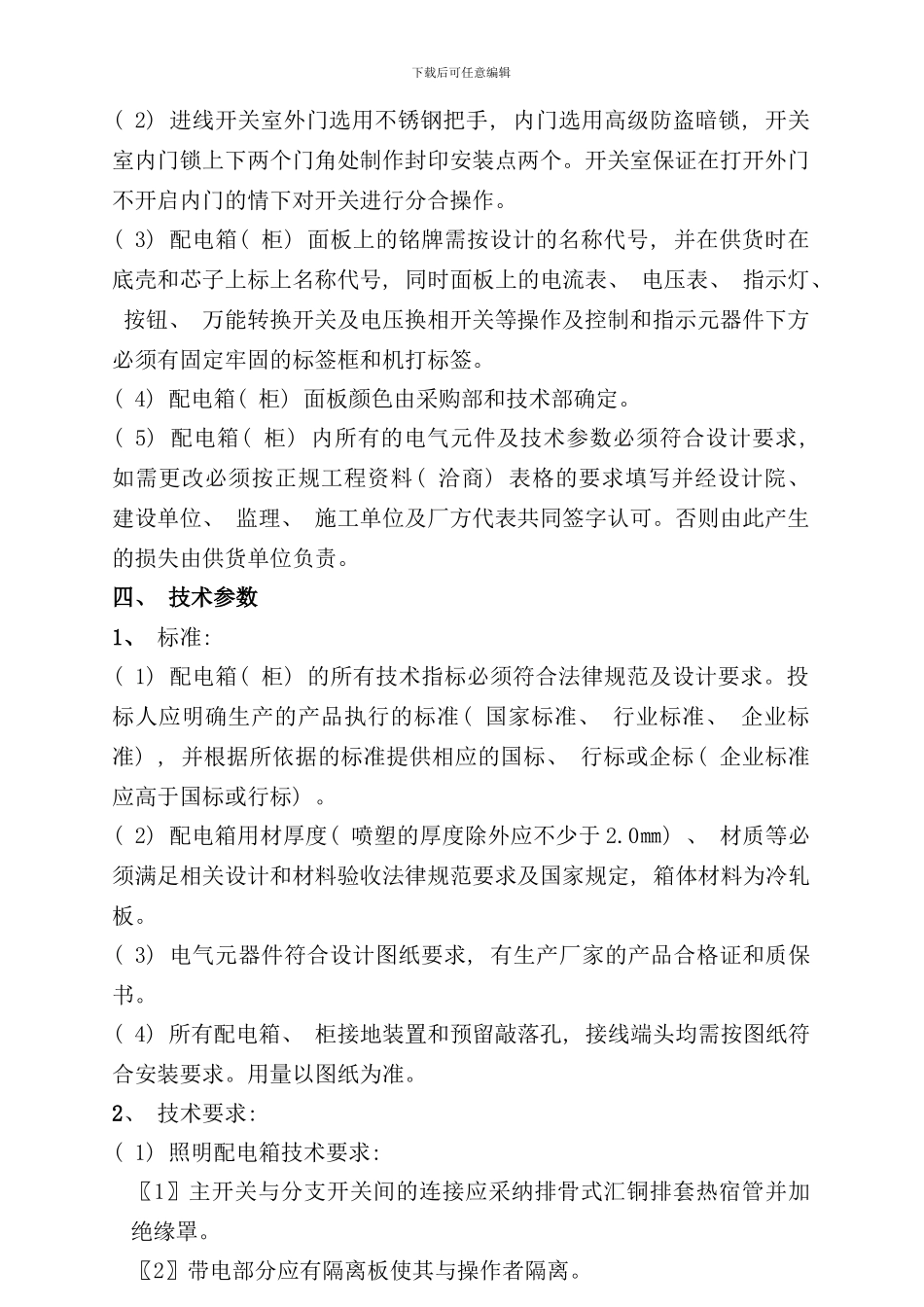

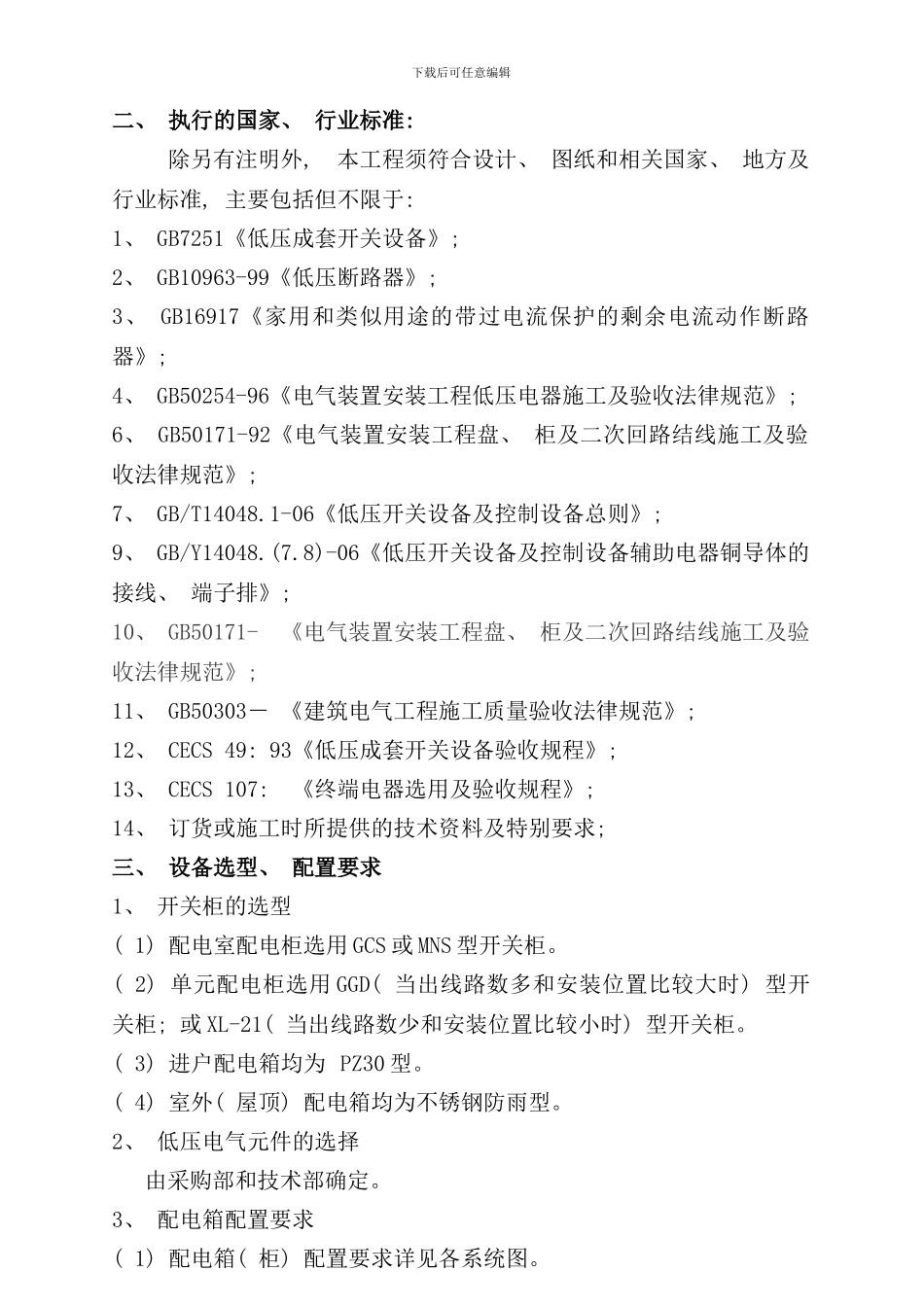

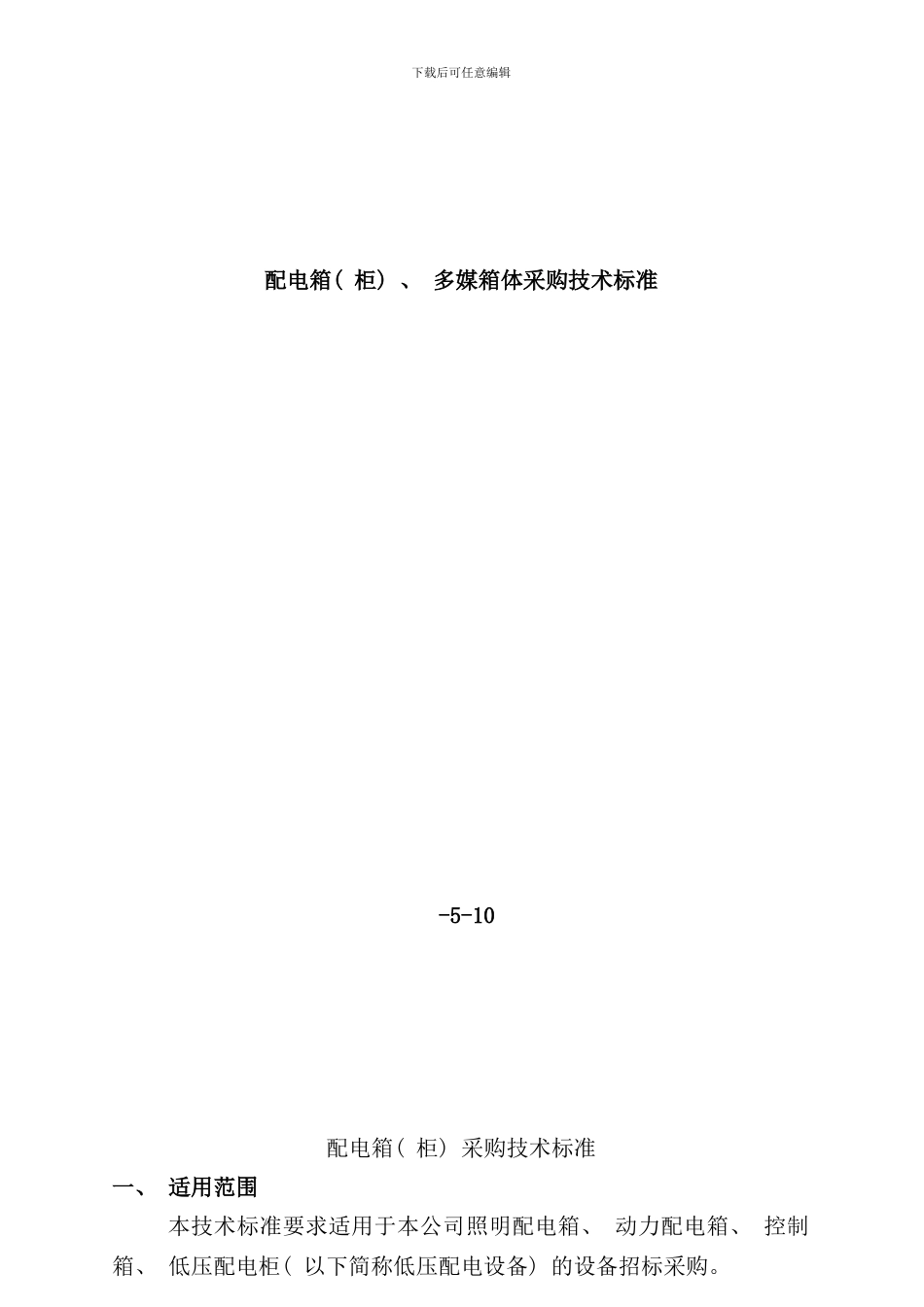

下载后可任意编辑 配电箱( 柜) 、 多媒箱体采购技术标准 -5-10配电箱( 柜) 采购技术标准一、 适用范围本技术标准要求适用于本公司照明配电箱、 动力配电箱、 控制箱、 低压配电柜( 以下简称低压配电设备) 的设备招标采购。下载后可任意编辑二、 执行的国家、 行业标准: 除另有注明外, 本工程须符合设计、 图纸和相关国家、 地方及行业标准, 主要包括但不限于: 1、 GB7251《低压成套开关设备》; 2、 GB10963-99《低压断路器》; 3、 GB16917《家用和类似用途的带过电流保护的剩余电流动作断路器》; 4、 GB50254-96《电气装置安装工程低压电器施工及验收法律规范》;6、 GB50171-92《电气装置安装工程盘、 柜及二次回路结线施工及验收法律规范》;7、 GB/T14048.1-06《低压开关设备及控制设备总则》;9、 GB/Y14048.(7.8)-06《低压开关设备及控制设备辅助电器铜导体的接线、 端子排》;10、 GB50171- 《电气装置安装工程盘、 柜及二次回路结线施工及验收法律规范》;11、 GB50303－ 《建筑电气工程施工质量验收法律规范》; 12、 CECS 49: 93《低压成套开关设备验收规程》;13、 CECS 107: 《终端电器选用及验收规程》;14、 订货或施工时所提供的技术资料及特别要求;三、 设备选型、 配置要求1、 开关柜的选型( 1) 配电室配电柜选用 GCS 或 MNS 型开关柜。( 2) 单元配电柜选用 GGD( 当出线路数多和安装位置比较大时) 型开关柜; 或 XL-21( 当出线路数少和安装位置比较小时) 型开关柜。( 3) 进户配电箱均为 PZ30 型。( 4) 室外( 屋顶) 配电箱均为不锈钢防雨型。2、 低压电气元件的选择由采购部和技术部确定。3、 配电箱配置要求( 1) 配电箱( 柜) 配置要求详见各系统图。下载后可任意编辑( 2) 进线开关室外门选用不锈钢把手, 内门选用高级防盗暗锁, 开关室内门锁上下两个门角处制作封印安装点两个。开关室保证在打开外门不开启内门的情下对开关进行分合操作。( 3) 配电箱( 柜) 面板上的铭牌需按设计的名称代号, 并在供货时在底壳和芯子上标上名称代号, 同时面板上的电流表、 电压表、 指示灯、 按钮、 万能转换开关及电压换相开关等操作及控制和指示元器件下方必须有固定牢固的标签框和机打标签。( 4) 配电箱( 柜) 面板颜色由采购部和技术部确定。( 5) 配电箱( 柜) 内所有的电气元件及技术参数必须符合设计要求, 如需更改必须按正规工程资料( 洽商) 表...
