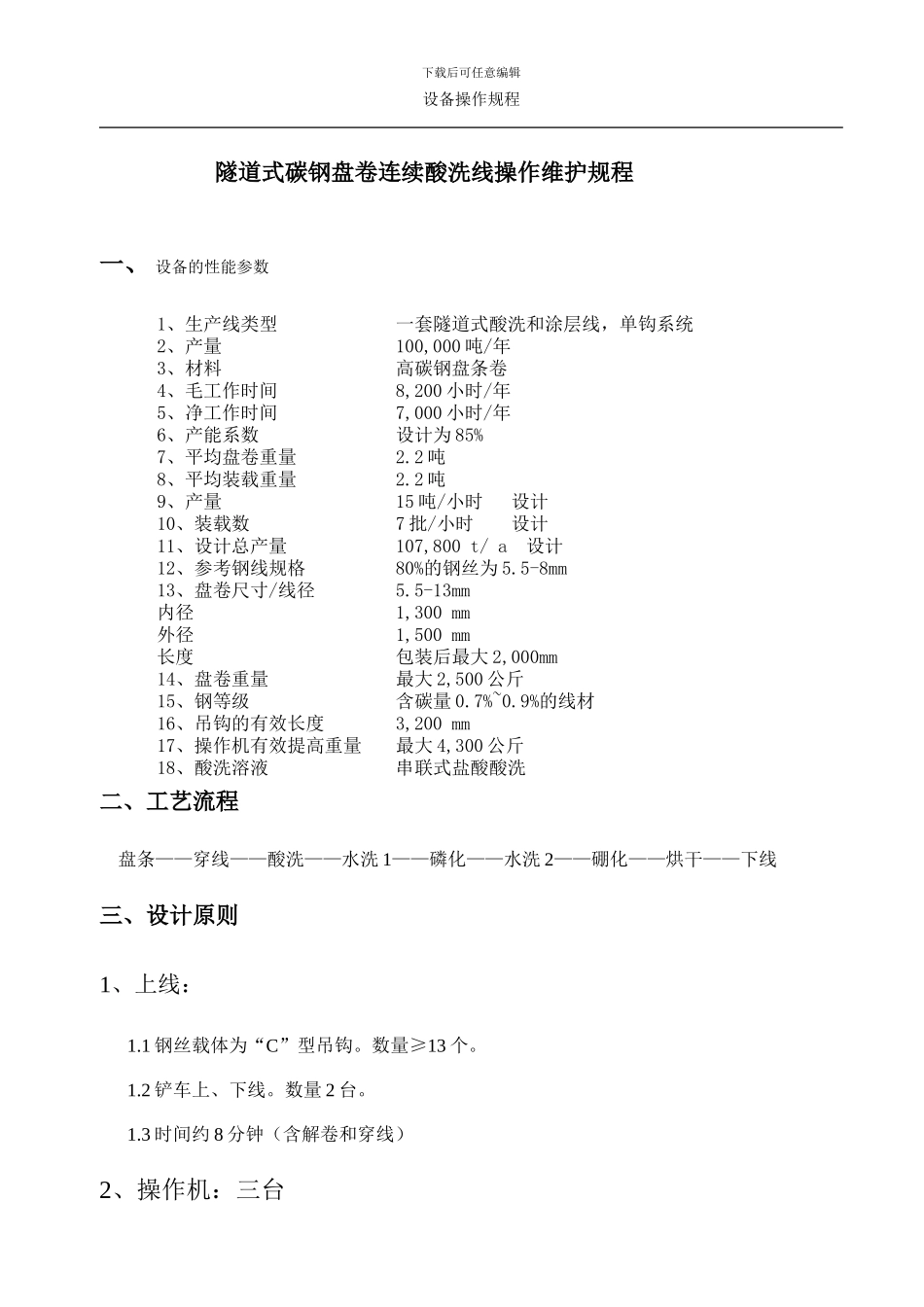

下载后可任意编辑设备操作规程隧道式碳钢盘卷连续酸洗线操作维护规程一、 设备的性能参数1、生产线类型一套隧道式酸洗和涂层线，单钩系统2、产量100,000 吨/年3、材料高碳钢盘条卷 4、毛工作时间8,200 小时/年5、净工作时间7,000 小时/年6、产能系数设计为 85%7、平均盘卷重量2.2 吨8、平均装载重量2.2 吨9、产量15 吨/小时 设计10、装载数7 批/小时 设计11、设计总产量107,800 t/ a 设计12、参考钢线规格80%的钢丝为 5.5-8mm13、盘卷尺寸/线径5.5-13mm内径1,300 mm外径1,500 mm长度包装后最大 2,000mm14、盘卷重量最大 2,500 公斤15、钢等级含碳量 0.7%~0.9%的线材16、吊钩的有效长度3,200 mm17、操作机有效提高重量最大 4,300 公斤18、酸洗溶液串联式盐酸酸洗二、工艺流程 盘条——穿线——酸洗——水洗 1——磷化——水洗 2——硼化——烘干——下线三、设计原则1、上线：1.1 钢丝载体为“C”型吊钩。数量≥13 个。1.2 铲车上、下线。数量 2 台。1.3 时间约 8 分钟（含解卷和穿线）2、操作机：三台下载后可任意编辑2.1 该操作机采纳激光机械双系统进行定位。2.2 该操作及采纳刚性操作臂两点卷扬连接，配备压力传感器，检测钢丝绳的应力，防止和避开钢丝绳断绳导致的危害。3、酸洗槽：3.1 数量：4 个。（三用一备）。3.2 配置：PLC 控制a 均含外加热系统（40-50℃）；b 震动机构；c 高紊流喷嘴；d 液面自动显示和控制；e 酸液自动补加和排放。f 槽体为进口 PP 板（≥20mm）；正常使用寿命≥2024。3.3 总时间：约 24~30 分钟。4、水洗：两道 4.1 槽体为进口 PP 板（≥20mm）；正常使用寿命≥2024；4.2 高压冲洗：含内、外喷淋系统一套。4.3 浸洗：液面自动控制；4.4 总时间：约 5~8 分钟。5、磷化：5.1 数量：两个（一用一备，备用槽目前可作为中转工位）；5.2 配置：PLC 控制a 蒸气加热系统（槽液 80℃）；b 温度控制系统；c 液面自动控制系统；d 溶液自动补加（两套：补加剂和促进剂）系统；下载后可任意编辑e 槽体为不锈钢；F 自动除渣系统一套（涉及：泵、管路、压滤机以及控制系统）。5.3 时间：约 8 分钟。6、水洗：常温浸洗+热浸洗 6.1 槽体为进口 PP 板（≥20mm）；正常使用寿命≥2024；6.2 数量 2 个；冷浸洗+热浸洗（≥80℃）；6.3 槽液液面、温度自动控制。时间：约 6 分钟7、硼化：7.1 槽体为不锈钢；7.2 蒸气加热系统，温度≥80℃；7.3 槽...
