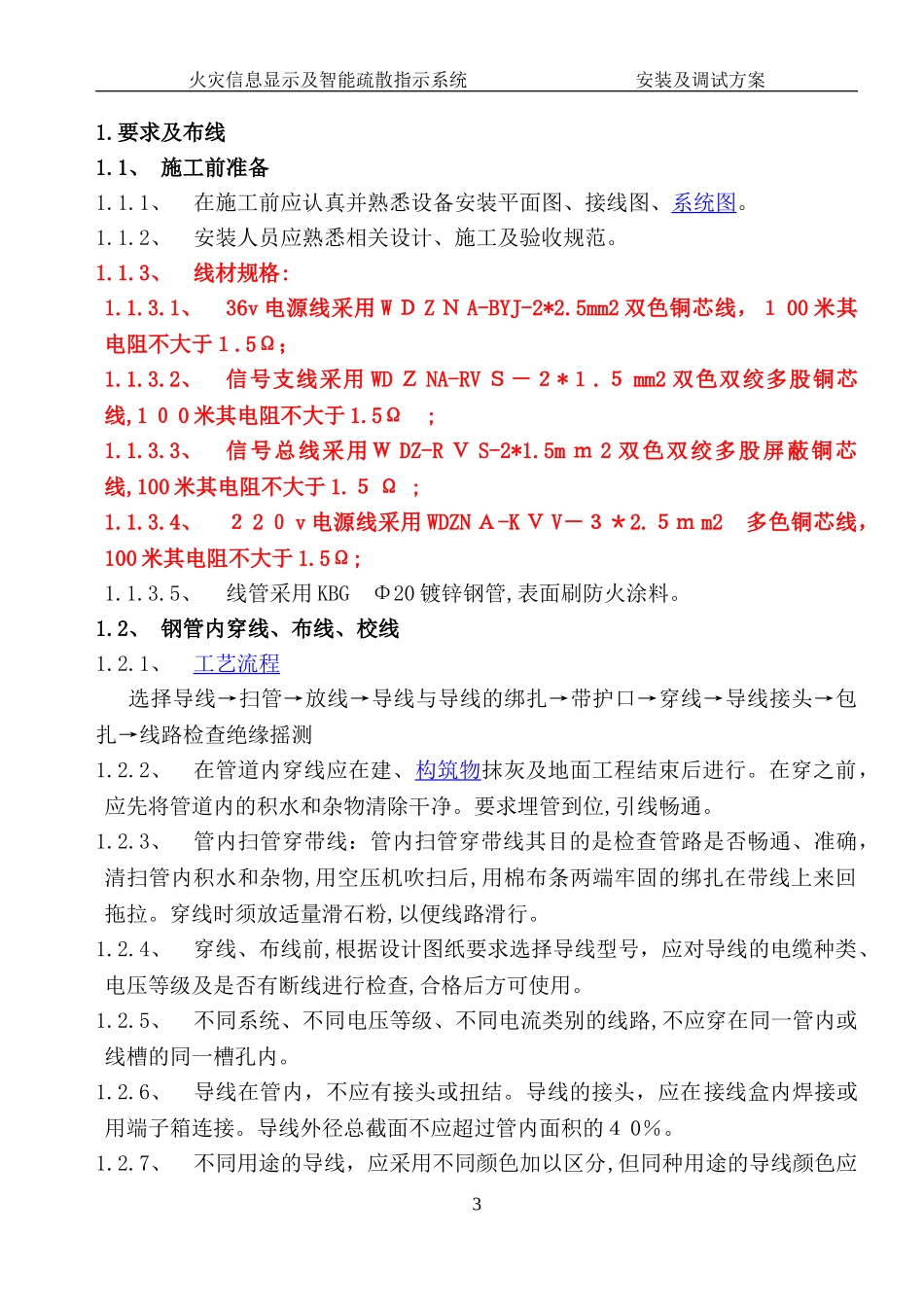

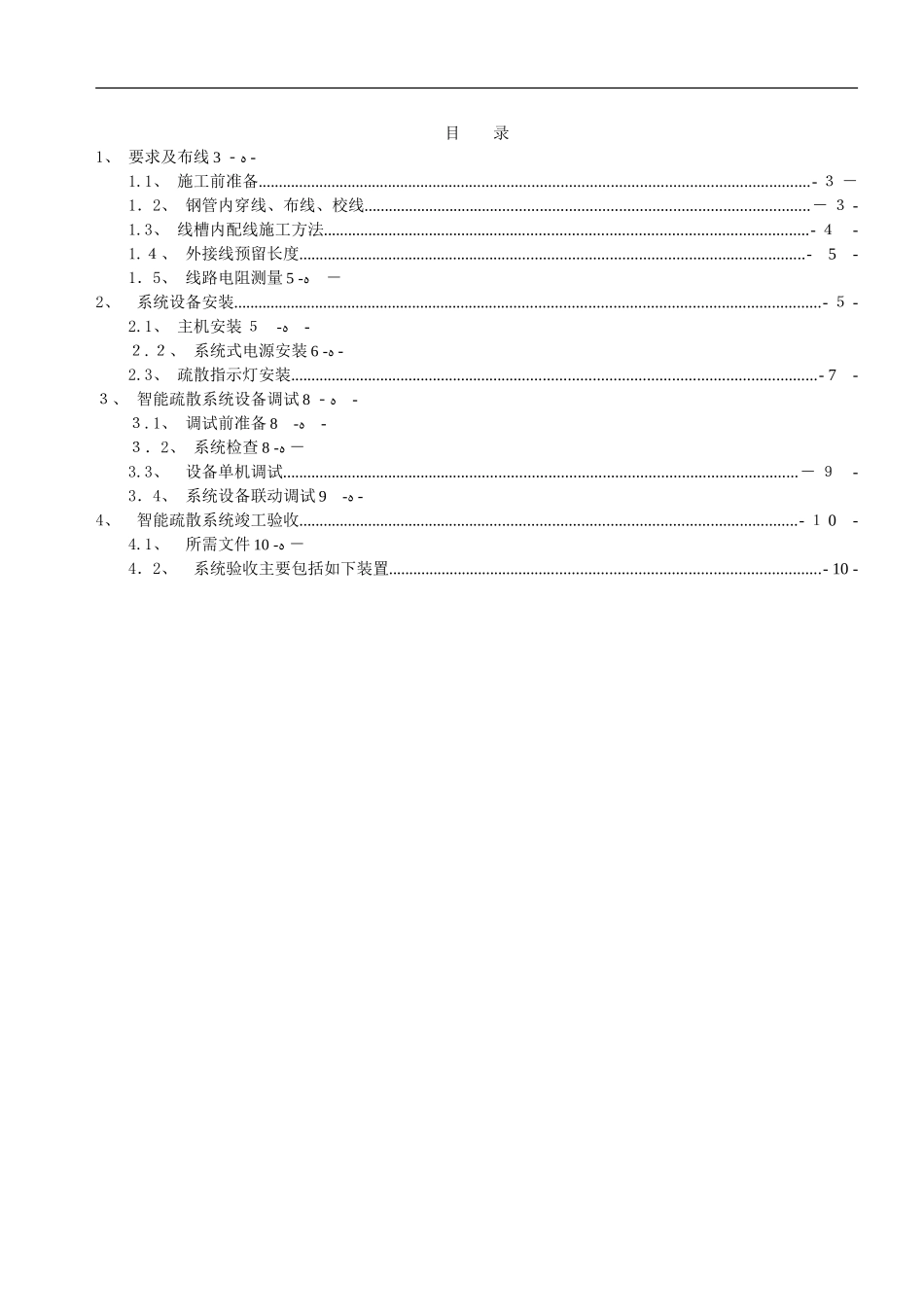

智能型火灾信息显示及智能疏散指示系统安装及调试方案目录1、要求及布线ﻩ－3-1.1、施工前准备......................................................................................................................................-３－1．2、钢管内穿线、布线、校线............................................................................................................－３-1.3、线槽内配线施工方法......................................................................................................................-４-1.４、外接线预留长度...........................................................................................................................-5-1．5、线路电阻测量-ﻩ5－2、系统设备安装...............................................................................................................................................-５-2.1、主机安装-ﻩ５-２.２、系统式电源安装ﻩ-6-2.3、疏散指示灯安装................................................................................................................................-7-３、智能疏散系统设备调试ﻩ－8-３.1、调试前准备-ﻩ8-３．2、系统检查-ﻩ8－3.3、设备单机调试.............................................................................................................................－９-3．4、系统设备联动调试-ﻩ9-4、智能疏散系统竣工验收.........................................................................................................................-１0-4.1、所需文件ﻩ-10－4．2、系统验收主要包括如下装置.........................................................................................................-10-火灾信息显示及智能疏散指示系统安装及调试方案1.要求及布线1.1、施工前准备1.1.1、在施工前应认真并熟悉设备安装平面图、接线图、系统图。1.1.2、安装人员应熟悉相关设计、施工及验收规范。1.1.3、线材规格:1.1.3.1、36v电源线采用WＤZＮA-BYJ-2*2.5mm2双色铜芯线，１00米其电阻不大于１.5Ω；1.1.3.2、信号支线采用WDＺNA-RVＳ－２*１.５mm2双色双绞多股铜芯线,1０0米其电阻不大于1.5Ω;1.1.3.3、信号总线采用ＷDZ-RＶS-2*1.5mｍ2双色双绞多股屏蔽铜芯线,100米其电阻不大于1.５Ω;1.1.3.4、２2０v电源线采用WDZNＡ-KＶV－３＊2.５ｍm2多色铜芯线，100米其电阻不大于1.5Ω;1.1.3.5、线管采用KBGΦ20镀锌钢管,表面刷防火涂料。1.2、钢管内穿线、布线、校线1.2.1、工艺流程选择导线→扫管→放线→导线与导线的绑扎→带护口→穿线→导线接头→包扎→线路检查绝缘摇测1.2.2、在管道内穿线应在建、构筑物抹灰及地面工程结束后进行。在穿之前，应先将管道内的积水和杂物清除干净。要求埋管到位,引线畅通。1.2.3、管内扫管穿带线：管内扫管穿带线其目的是检查管路是否畅通、准确，清扫管内积水和杂物,用空压机吹扫后,用棉布条两端牢固的绑扎在带线上来回拖拉。穿线时须放适量滑石粉,以便线路滑行。1.2.4、穿线、布线前,根据设计图纸要求选择导线型号，应对导线的电缆种类、电压等级及是否有断线进行检查,合格后方可使用。1.2.5、不同系统、不同电压等级、不同电流类别的线路,不应穿在同一管内或线槽的同一槽孔内。1.2.6、导线在管内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子箱连接。导线外径总截面不应超过管内面积的４0％。1.2.7、不同用途的导线，应采用不同颜色加以区分,但同种用途的导线颜色应3火灾信息显示及智能疏散指示系统安装及调试方案一致。1.2.8、管路穿线前，应首先检查各个管口的护口是否齐整，如有遗漏或破损,均就地补齐和更换。1.2.9、管线经过建筑物的变形缝（伸缩缝、沉降缝、抗震缝等）,应采取补偿措施,导线跨越变形缝的两侧应固定,并留有适当的余量,一般为15～2０cm。1.3、线槽内配线施工方法1.3.1、工艺流程弹线定位→膨胀螺栓安装→...
