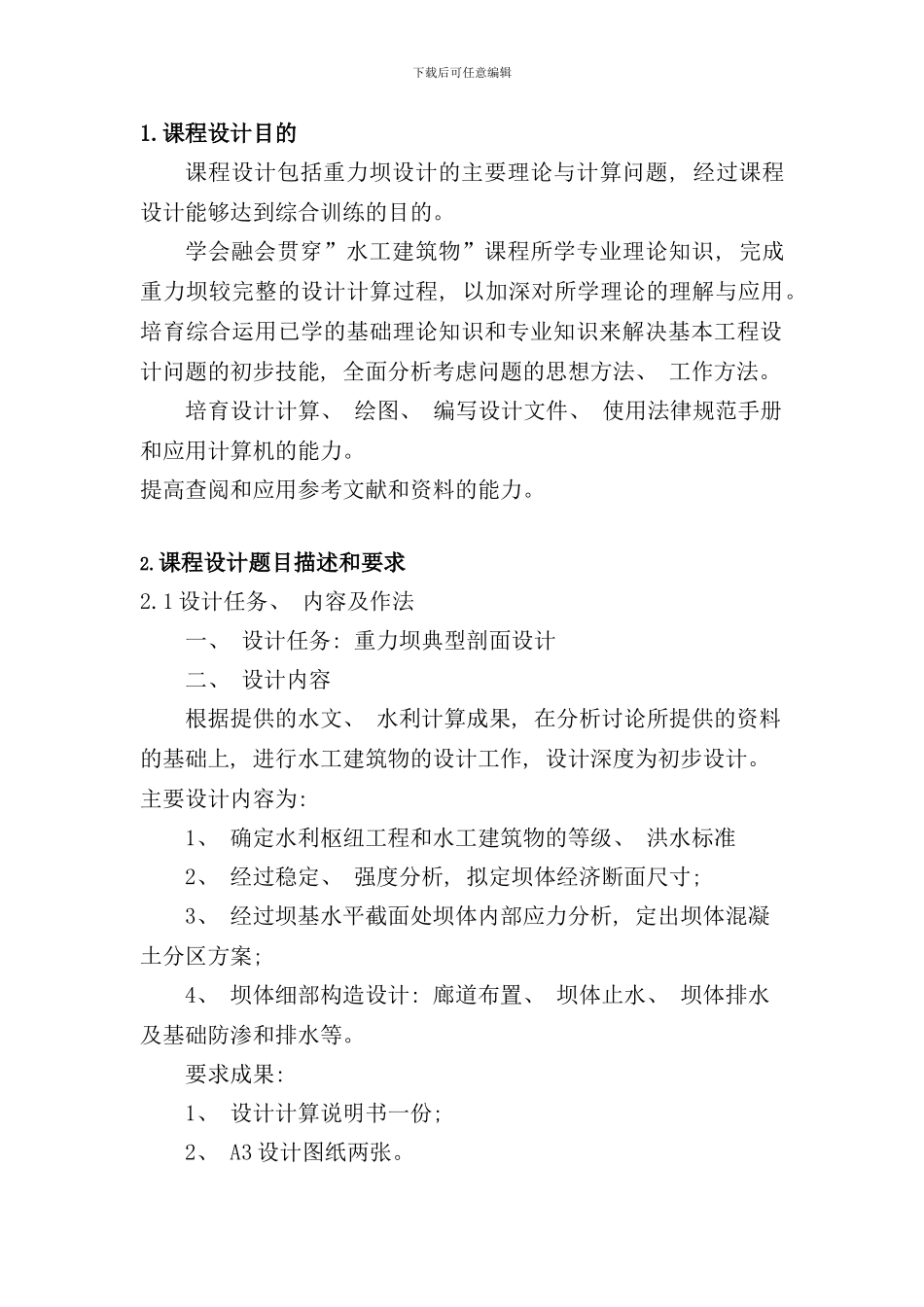

下载后可任意编辑1.课程设计目的课程设计包括重力坝设计的主要理论与计算问题, 经过课程设计能够达到综合训练的目的。 学会融会贯穿”水工建筑物”课程所学专业理论知识, 完成重力坝较完整的设计计算过程, 以加深对所学理论的理解与应用。培育综合运用已学的基础理论知识和专业知识来解决基本工程设计问题的初步技能, 全面分析考虑问题的思想方法、 工作方法。培育设计计算、 绘图、 编写设计文件、 使用法律规范手册和应用计算机的能力。提高查阅和应用参考文献和资料的能力。2.课程设计题目描述和要求2.1 设计任务、 内容及作法 一、 设计任务: 重力坝典型剖面设计 二、 设计内容根据提供的水文、 水利计算成果, 在分析讨论所提供的资料的基础上, 进行水工建筑物的设计工作, 设计深度为初步设计。主要设计内容为: 1、 确定水利枢纽工程和水工建筑物的等级、 洪水标准2、 经过稳定、 强度分析, 拟定坝体经济断面尺寸; 3、 经过坝基水平截面处坝体内部应力分析, 定出坝体混凝土分区方案; 4、 坝体细部构造设计: 廊道布置、 坝体止水、 坝体排水及基础防渗和排水等。要求成果: 1、 设计计算说明书一份; 2、 A3 设计图纸两张。下载后可任意编辑 三、 设计作法从分析基本资料做起, 复习消化课堂内容, 参照法律规范[1～3]各相应部分进行设计, 对设计参数的选取、 方案的拟定等要多加思考。设计所需基本资料, 除已给定之外, 要自行讨论确定。2.2 基本资料一、 设计标准: 某水库位于某河道的上游, 库区所在位置属高山峡谷地区。根据当地的经济进展要求需修建水库, 该工程以发电、 灌溉、 防洪为主。拟建的水库总库容 1.33 亿立方米, 电站装机容量 9600kw。工程等级、 建筑物级别以及各项控制标准、 指标按现行的国家法律规范法律规范[4]自行确定。二、 坝基地质条件1、 开挖标准: 本工程坝体在河床部分的基岩设计高程原定在 827.2m。2、 力学指标: 坝体与坝基面接触面的抗剪断摩擦系数 f＇=1.04, 粘结力系数 c＇＝900kPa。3、 基岩抗压强度: 1500三、 特征水位经水库规划计算, 坝址上、 下游特征水位如下: P=0.1%校核洪水位为 909.92, 相应下游水位为 861.15; P=1% 设计洪水位为 907.32, 相应下游水位为 859.80; 正常挡水位为 905.70; 相应下游水位为 855.70; 淤沙高程为 842.20; 四、 荷载及荷载组合下载后可任意编辑荷载应按实际情况进行分析, 决定计算...
