重力曲筛使用说明书样本

重力曲筛使用说明书样本_第1页
1/4
重力曲筛使用说明书样本_第2页
2/4
重力曲筛使用说明书样本_第3页
3/4

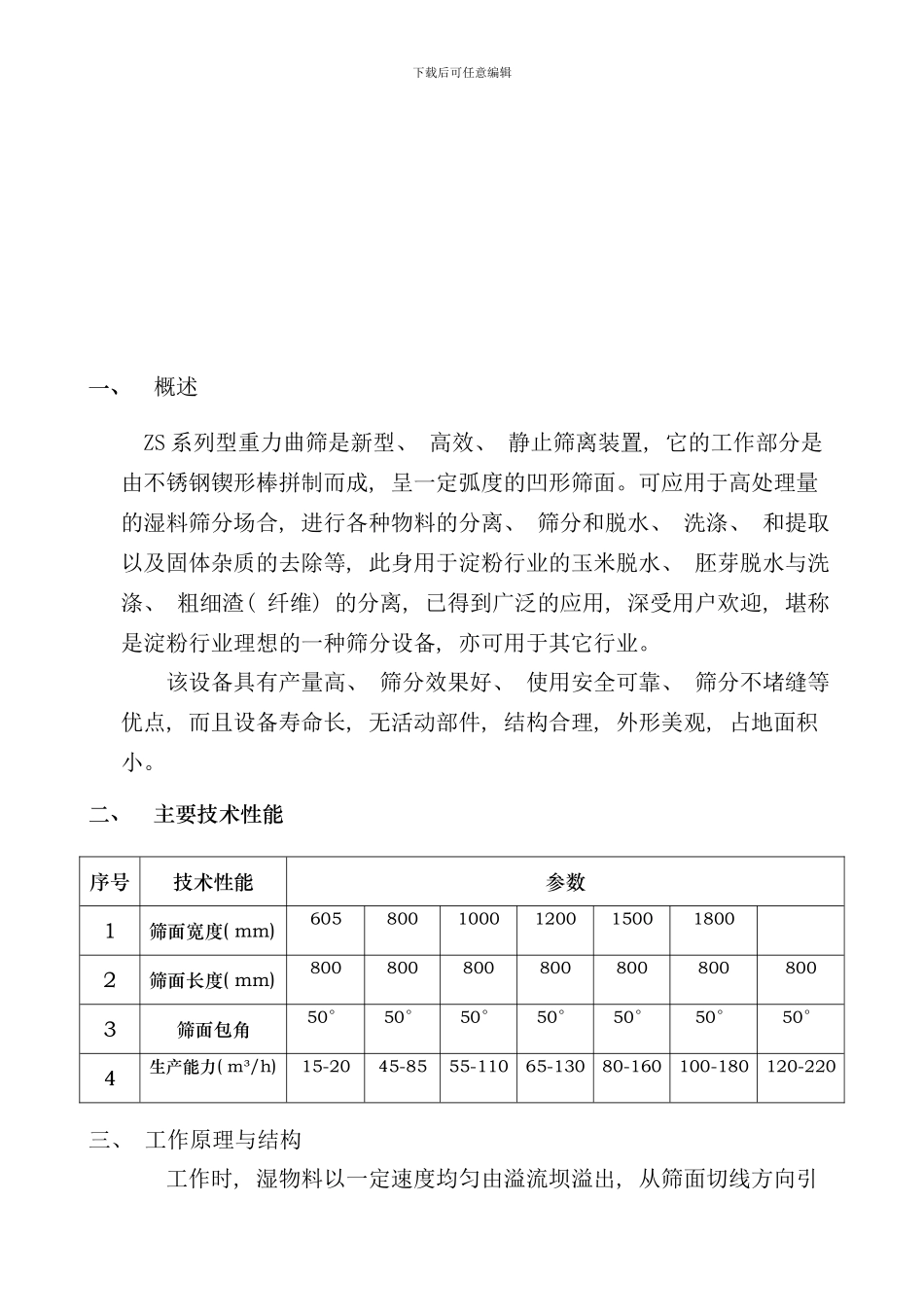

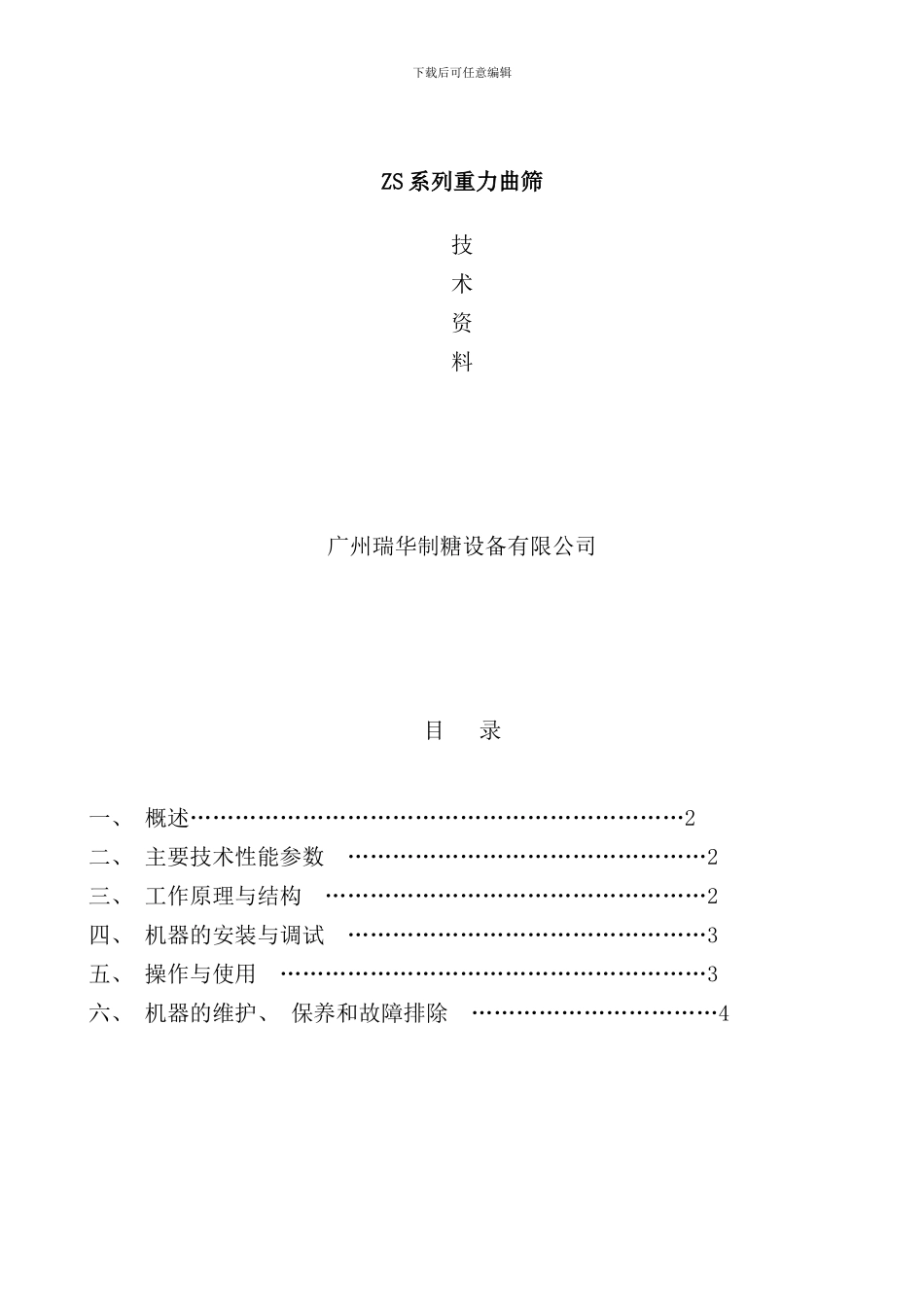

下载后可任意编辑ZS 系列重力曲筛技术资料广州瑞华制糖设备有限公司目 录一、 概述…………………………………………………………2二、 主要技术性能参数 …………………………………………2三、 工作原理与结构 ……………………………………………2四、 机器的安装与调试 …………………………………………3五、 操作与使用 …………………………………………………3六、 机器的维护、 保养和故障排除 ……………………………4下载后可任意编辑一、概述 ZS 系列型重力曲筛是新型、 高效、 静止筛离装置, 它的工作部分是由不锈钢锲形棒拼制而成, 呈一定弧度的凹形筛面。可应用于高处理量的湿料筛分场合, 进行各种物料的分离、 筛分和脱水、 洗涤、 和提取以及固体杂质的去除等, 此身用于淀粉行业的玉米脱水、 胚芽脱水与洗涤、 粗细渣( 纤维) 的分离, 已得到广泛的应用, 深受用户欢迎, 堪称是淀粉行业理想的一种筛分设备, 亦可用于其它行业。 该设备具有产量高、 筛分效果好、 使用安全可靠、 筛分不堵缝等优点, 而且设备寿命长, 无活动部件, 结构合理, 外形美观, 占地面积小。二、主要技术性能序号技术性能参数1筛面宽度( mm) 6058001000120015001800 2筛面长度( mm) 8008008008008008008003筛面包角50°50°50°50°50°50°50°4生产能力( m³/h) 15-2045-8555-11065-13080-160100-180120-220三、 工作原理与结构 工作时, 湿物料以一定速度均匀由溢流坝溢出, 从筛面切线方向引下载后可任意编辑入, 料液与筛缝成直角经过弧形筛面, 物料底部细小颗粒及液流落入筛缝下面, 粗粒物料从筛面上流走, 进入下台设备, 至此, 筛分过程即告完成。四、 机器的安装与调整 1、 吊运曲筛筛体由不锈钢薄板制成, 在吊卸、 运输过程中, 应注意包装箱上的包装标志, 特别要注意包装箱上的重心点标志, 防止倾倒、 碰撞。2、 安装 安装本机的基础须水平, 设备安装时必须将水平面校准, 安装进出料管时应衬以适当厚度的软垫。 机器外形尺寸见附图。3、 调整① 检查压力门挡料板是否偏斜, 如偏斜, 则应校正好; ② 检查筛面安装是否合理, 如不合理则应重新安装好, 保证筛面与溢流坝对接光滑平整; ③ 检查筛体在机架上或工作台上是否水平, 如歪斜则应调至水平; ④ 调整进料量, 使其达到合理流量。五、 操作与使用1、 使用前进行如下检查: ① 筛板是否完全安装好; ② 支架是...
