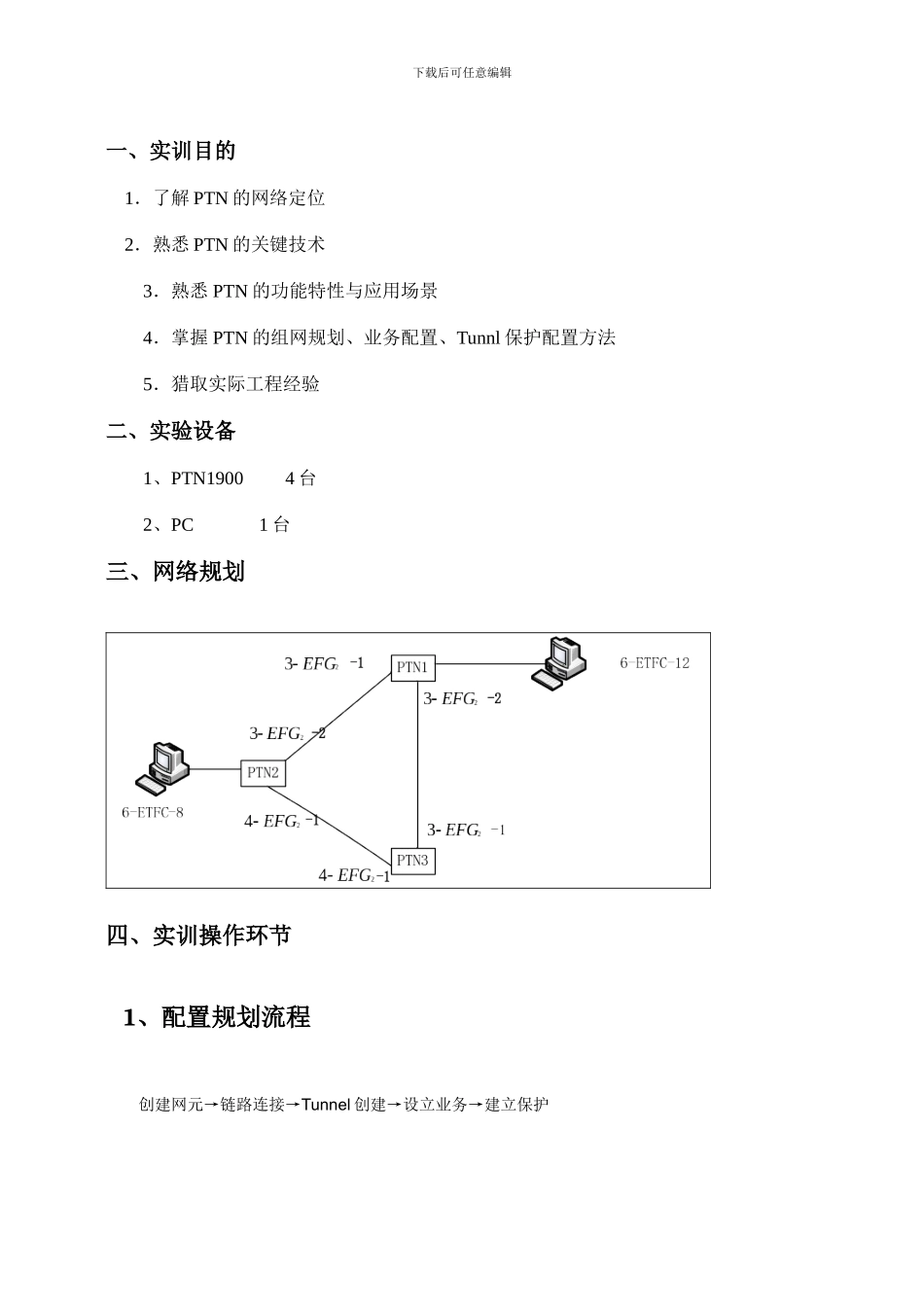

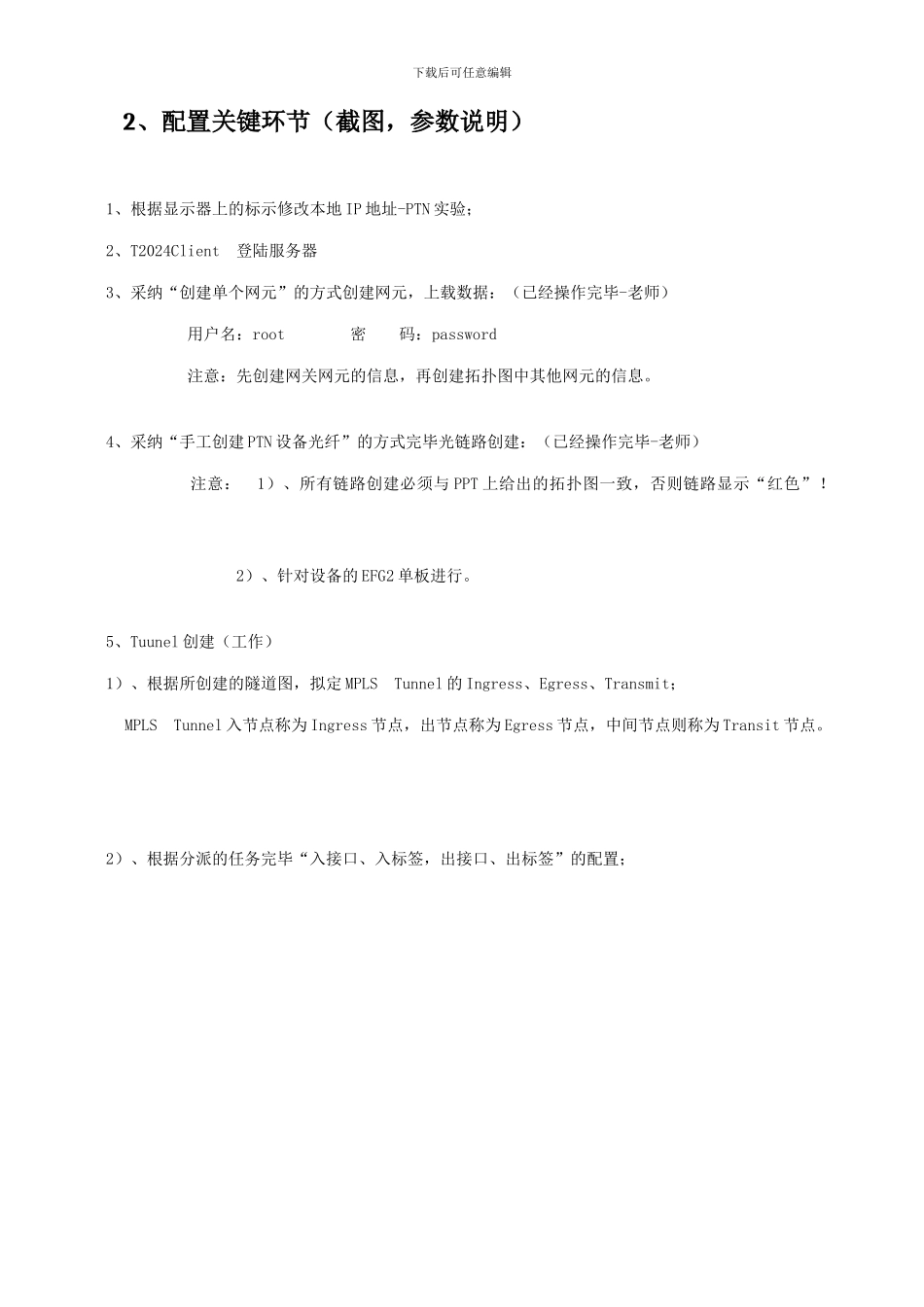

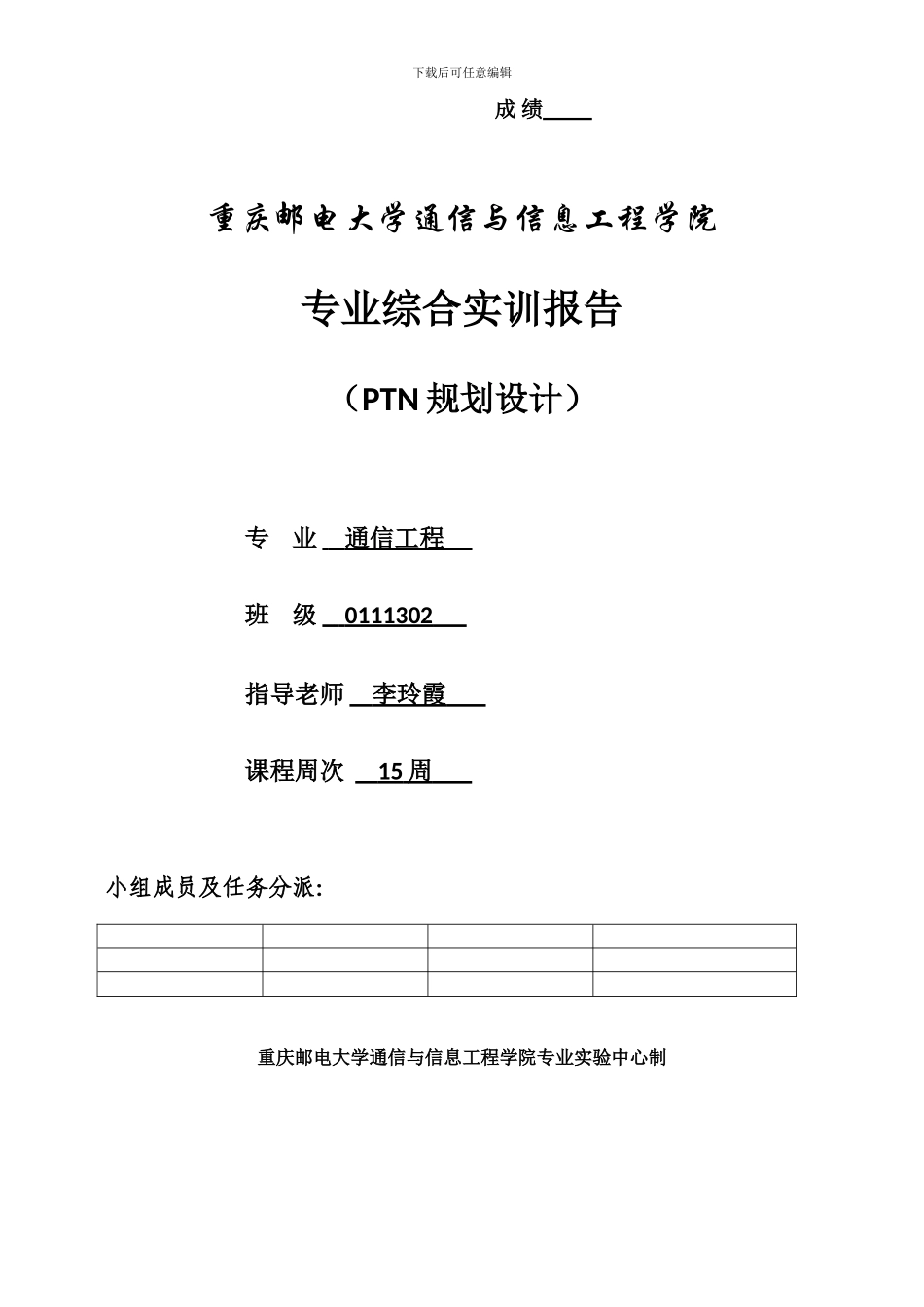

下载后可任意编辑 成 绩 重庆邮电大学通信与信息工程学院专业综合实训报告（PTN 规划设计）专 业 通信工程 班 级 0111302 指导老师 李玲霞 课程周次 15 周 小组成员及任务分派：重庆邮电大学通信与信息工程学院专业实验中心制下载后可任意编辑一、实训目的 1．了解 PTN 的网络定位 2．熟悉 PTN 的关键技术3．熟悉 PTN 的功能特性与应用场景4．掌握 PTN 的组网规划、业务配置、Tunnl 保护配置方法5．猎取实际工程经验二、实验设备1、PTN1900 4 台2、PC 1 台三、网络规划四、实训操作环节1、配置规划流程 创建网元→链路连接→Tunnel 创建→设立业务→建立保护下载后可任意编辑2、配置关键环节（截图，参数说明）1、根据显示器上的标示修改本地 IP 地址-PTN 实验；2、T2024Client 登陆服务器 3、采纳“创建单个网元”的方式创建网元，上载数据：（已经操作完毕-老师） 用户名：root 密 码：password 注意：先创建网关网元的信息，再创建拓扑图中其他网元的信息。 4、采纳“手工创建 PTN 设备光纤”的方式完毕光链路创建：（已经操作完毕-老师） 注意： 1）、所有链路创建必须与 PPT 上给出的拓扑图一致，否则链路显示“红色”！ 2）、针对设备的 EFG2 单板进行。5、Tuunel 创建（工作）1）、根据所创建的隧道图，拟定 MPLS Tunnel 的 Ingress、Egress、Transmit； MPLS Tunnel 入节点称为 Ingress 节点，出节点称为 Egress 节点，中间节点则称为 Transit 节点。 2）、根据分派的任务完毕“入接口、入标签，出接口、出标签”的配置；下载后可任意编辑下载后可任意编辑TUNNEL 创建（保护）下载后可任意编辑6、配置“PW 承载的用户侧到网络侧的以太网专线业务”： 1）、“使用单站方式创建 PW 承载的用户侧到网络侧的以太网专线业务” 下载后可任意编辑 2）、通过设立 UNI 接口属性完毕 PW 业务与端口的捆绑关系； 业务方向，ETFC 单板端口选择，VLAN 设立 3）、配置 PW： 设立 PW 出入标签的分派； 设立 PW 与之前所建隧道 MPLS Tunnel 之间的捆绑关系下载后可任意编辑PTN2下载后可任意编辑保护：单播 Tunnel 管理：OAM 使能（1）APS 管理：PTN1下载后可任意编辑PTN2 8、根据任务规定完毕业务配置的验证 在另一台 PC 上，ping 192.1.1.5，假如能连接成功，则业务配置成功五、实训过程中的的问题1、带宽设立为 1000Mbit/s，占用了所有带宽资源，...
