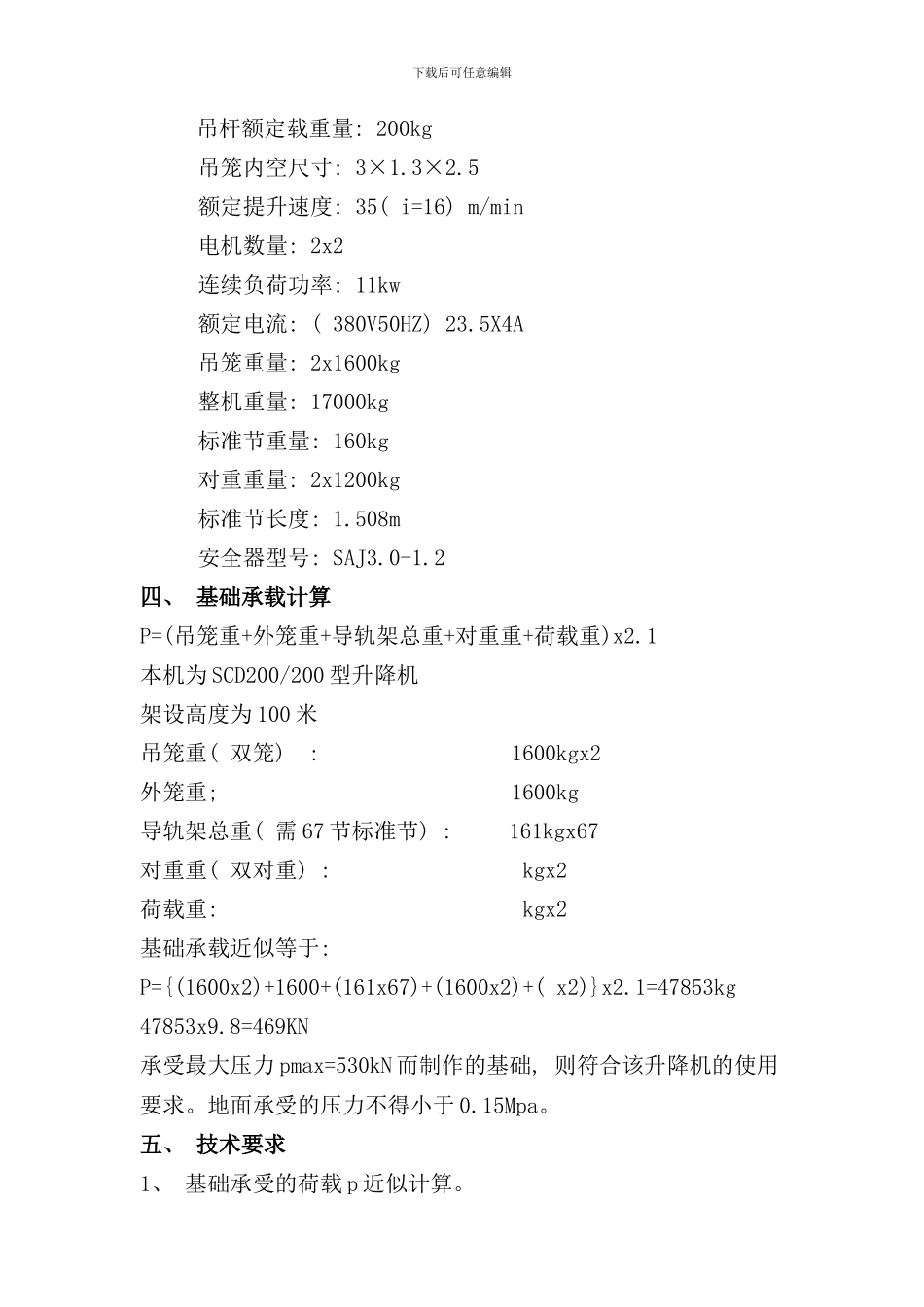

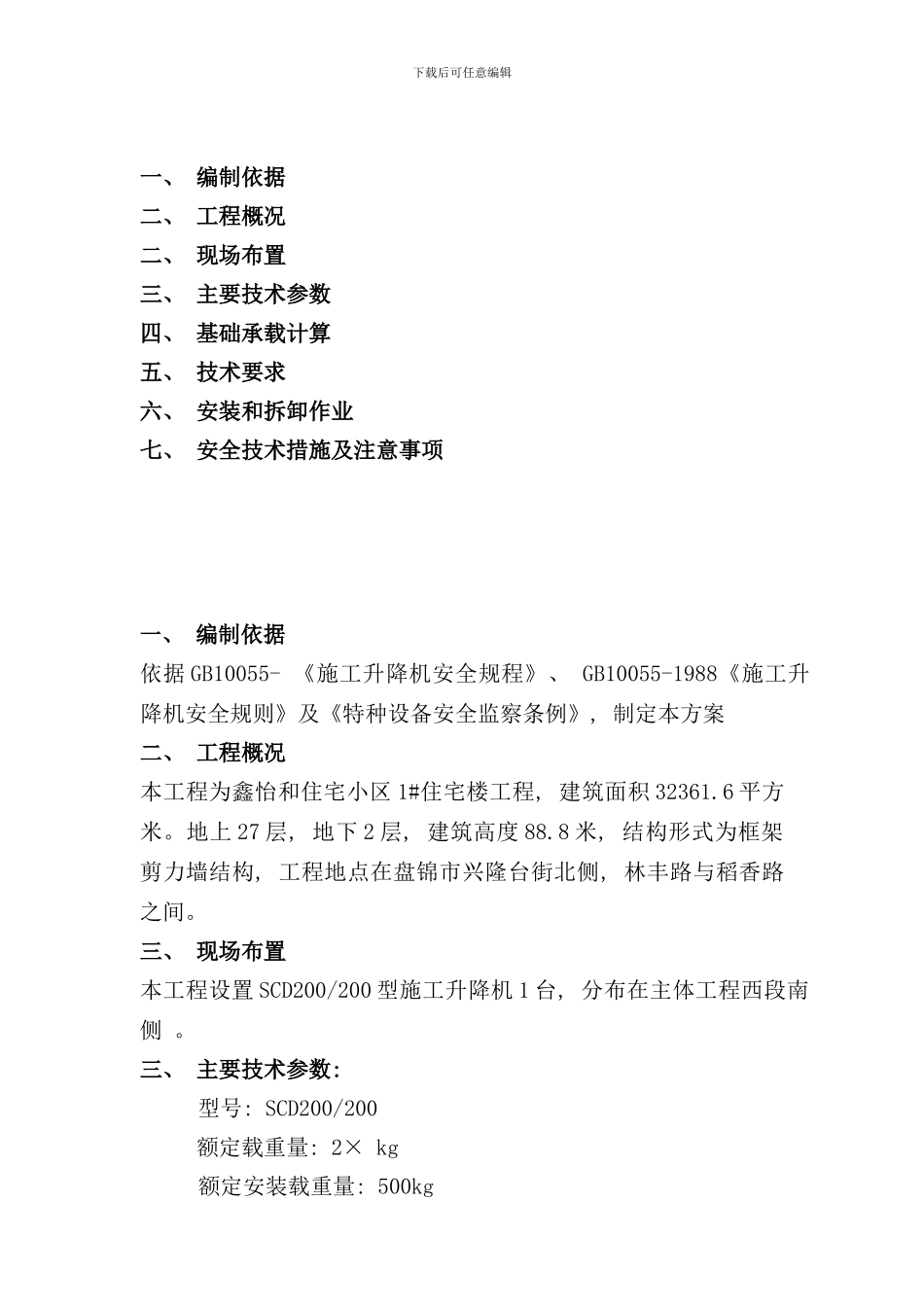

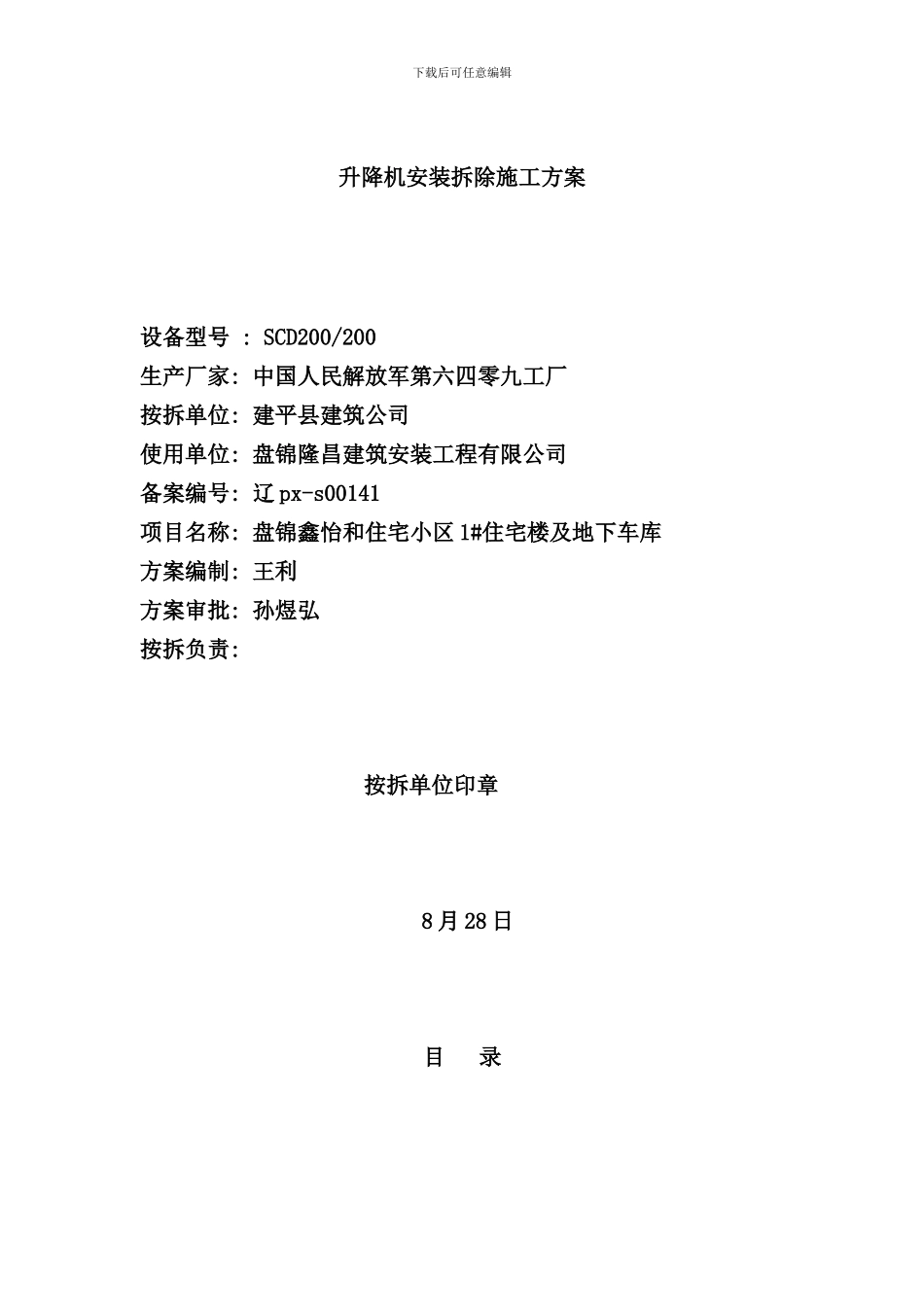

下载后可任意编辑升降机安装拆除施工方案设备型号 : SCD200/200生产厂家: 中国人民解放军第六四零九工厂按拆单位: 建平县建筑公司使用单位: 盘锦隆昌建筑安装工程有限公司备案编号: 辽 px-s00141项目名称: 盘锦鑫怡和住宅小区 1#住宅楼及地下车库方案编制: 王利方案审批: 孙煜弘按拆负责: 按拆单位印章 8 月 28 日目 录下载后可任意编辑一、 编制依据二、 工程概况二、 现场布置三、 主要技术参数四、 基础承载计算五、 技术要求六、 安装和拆卸作业七、 安全技术措施及注意事项一、 编制依据依据 GB10055- 《施工升降机安全规程》、 GB10055-1988《施工升降机安全规则》及《特种设备安全监察条例》, 制定本方案二、 工程概况本工程为鑫怡和住宅小区 1#住宅楼工程, 建筑面积 32361.6 平方米。地上 27 层, 地下 2 层, 建筑高度 88.8 米, 结构形式为框架剪力墙结构, 工程地点在盘锦市兴隆台街北侧, 林丰路与稻香路之间。三、 现场布置本工程设置 SCD200/200 型施工升降机 1 台, 分布在主体工程西段南侧 。三、 主要技术参数: 型号: SCD200/200额定载重量: 2× kg额定安装载重量: 500kg下载后可任意编辑吊杆额定载重量: 200kg吊笼内空尺寸: 3×1.3×2.5额定提升速度: 35( i=16) m/min电机数量: 2x2连续负荷功率: 11kw额定电流: ( 380V50HZ) 23.5X4A吊笼重量: 2x1600kg整机重量: 17000kg标准节重量: 160kg对重重量: 2x1200kg标准节长度: 1.508m安全器型号: SAJ3.0-1.2四、 基础承载计算P=(吊笼重+外笼重+导轨架总重+对重重+荷载重)x2.1本机为 SCD200/200 型升降机架设高度为 100 米吊笼重( 双笼) : 1600kgx2外笼重; 1600kg导轨架总重( 需 67 节标准节) : 161kgx67对重重( 双对重) : kgx2荷载重: kgx2基础承载近似等于: P={(1600x2)+1600+(161x67)+(1600x2)+( x2)}x2.1=47853kg47853x9.8=469KN承受最大压力 pmax=530kN 而制作的基础, 则符合该升降机的使用要求。地面承受的压力不得小于 0.15Mpa。五、 技术要求1、 基础承受的荷载 p 近似计算。下载后可任意编辑P=( 吊笼重+外笼重+导轨架总重+载重+对重) x2.1可取 p=530KN。2、 混凝土基础板对地面的承载压力为 0.15MPa,砼号不小于C20.。3、 钢筋网直径∮8 钢筋, 间距 200mm.。4、 混凝土基础的体积为 5.7m3。5、 预埋件预埋在钢筋的笼中间。6、 预制时间保护预埋件 4 个螺纹孔...
