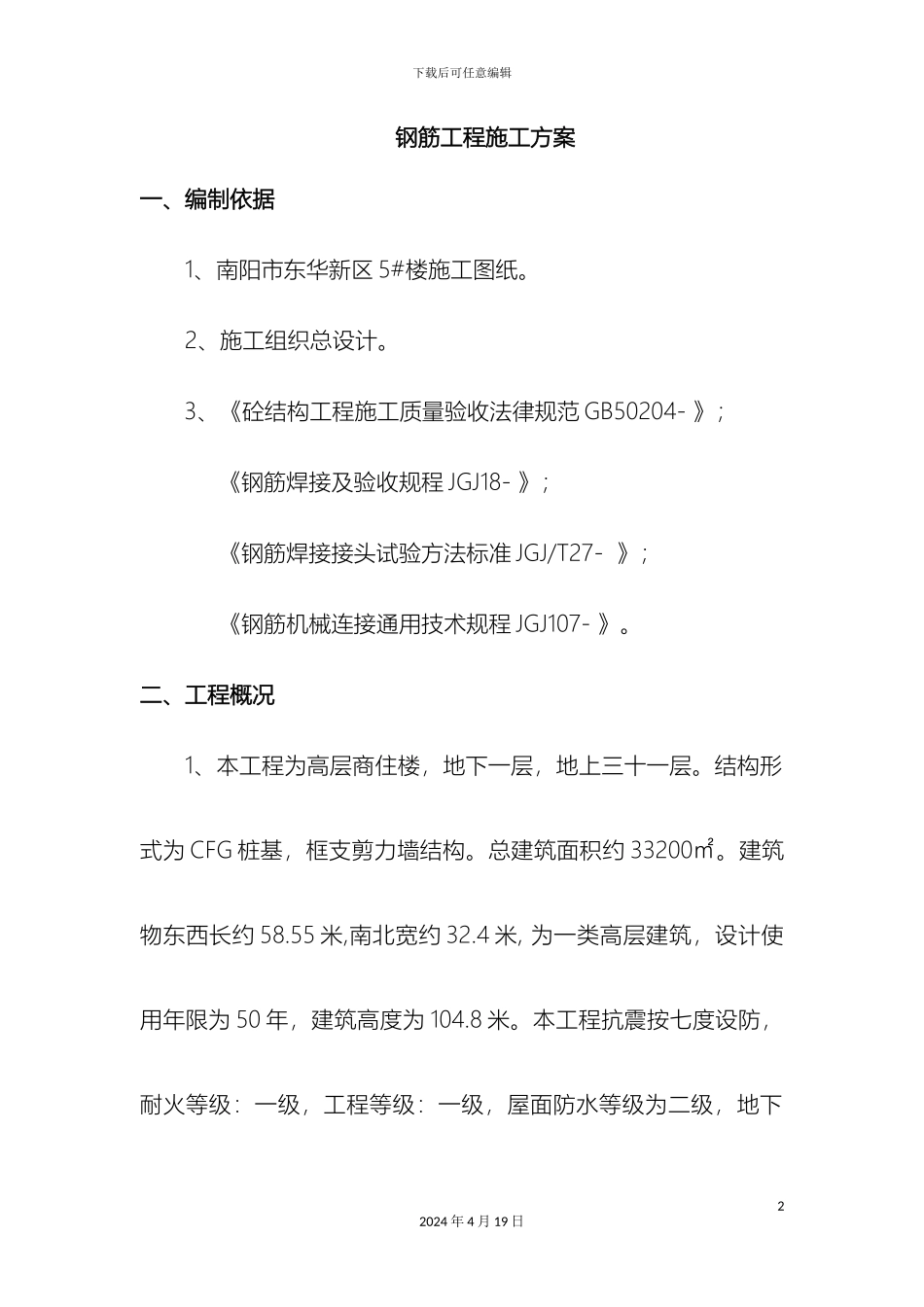

下载后可任意编辑钢筋工程施工方案资料12024 年 4 月 19 日下载后可任意编辑钢筋工程施工方案一、编制依据1、南阳市东华新区 5#楼施工图纸。2、施工组织总设计。3、《砼结构工程施工质量验收法律规范 GB50204- 》；《钢筋焊接及验收规程 JGJ18- 》；《钢筋焊接接头试验方法标准 JGJ/T27- 》；《钢筋机械连接通用技术规程 JGJ107- 》。二、工程概况1、本工程为高层商住楼，地下一层，地上三十一层。结构形式为 CFG 桩基，框支剪力墙结构。总建筑面积约 33200㎡。建筑物东西长约 58.55 米,南北宽约 32.4 米, 为一类高层建筑，设计使用年限为 50 年，建筑高度为 104.8 米。本工程抗震按七度设防，耐火等级：一级，工程等级：一级，屋面防水等级为二级，地下22024 年 4 月 19 日下载后可任意编辑室防水等级为二级。本工程钢筋用量较大，特别是地下室工程，钢筋直径大，级别高，而施工场地小，基坑深，施工布置困难。钢筋堆放、加工场地设在建筑物基坑的西侧、北侧，基坑支护工作已完成。2、混凝土主体结构体系类型及抗震等级如下：项目名称结构类型抗震墙抗震等级框架抗震等级备注主楼剪力墙二一裙房框架-剪力墙一一3、主筋的混凝土保护层厚度基础、筏板、条型基础、挡土墙迎水面 50mm，其它40mm；梁：±0.000 以下为 35mm，±0.000 以上为 30mm；板：±0.000 以下为 25mm，±0.000 以上为 20mm；柱：±0.000 以下为 35mm，±0.000 以上为 30mm；露天阳台、楼梯、现场预制楼板 25mm；各部分主筋混凝土保护层厚度同时应满足不小于钢筋直径的32024 年 4 月 19 日下载后可任意编辑要求。4、当受力钢筋直径≧20 时，应采纳机械连接接头，接头等级为二级，本工程采纳直螺纹连接。接头位置宜设置在受力较小处，在同一根钢筋上宜少设接头。受力钢筋接头的位置应相互错开，有接头的受力钢筋截面积占受力钢筋总截面面积的百分率应符合下表要求：接头形式受拉区接头数量受压区接头数量机械连接小于等于 50不限绑扎连接小于等于 25小于等于 50三、施工总体安排1、施工准备①、测量准备根据平面控制网，在防水层的保护层强度达到设计强度的50%以上后，将轴线投测到保护层上并弹出基础柱子、剪力墙、电梯井内隔墙边线。每跨至少两点用红油漆标注。42024 年 4 月 19 日下载后可任意编辑顶板混凝土浇筑完成，支设竖向模板前，在板上放出该层平面控制轴线。待竖向钢筋绑扎完成后，在每层竖向筋上部标出标高...
