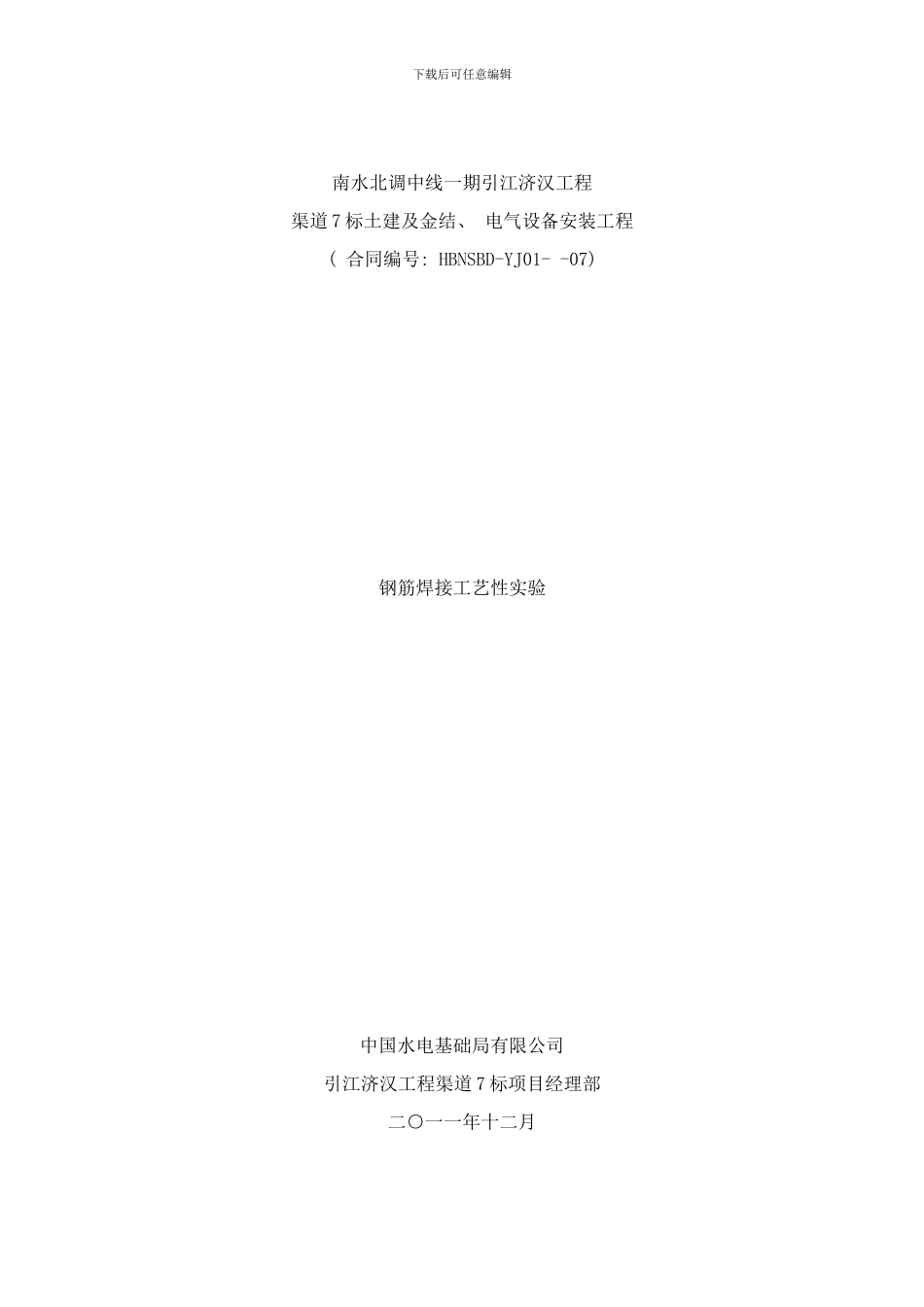

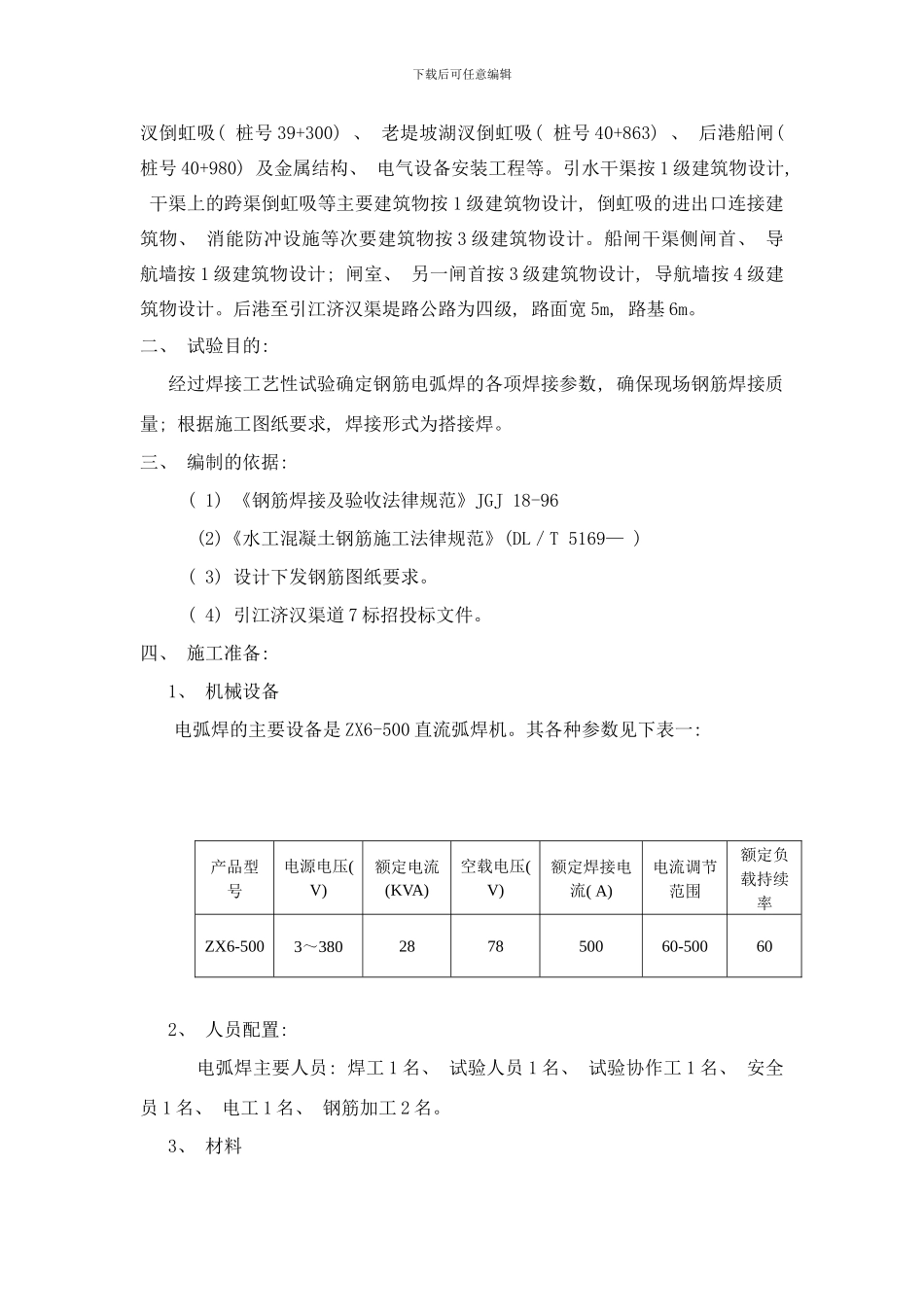

下载后可任意编辑南水北调中线一期引江济汉工程渠道 7 标土建及金结、 电气设备安装工程( 合同编号: HBNSBD-YJ01- -07) 钢筋焊接工艺性实验中国水电基础局有限公司引江济汉工程渠道 7 标项目经理部二○一一年十二月下载后可任意编辑目录一、 工程概况: .....................................................3二、 试验目的: .....................................................3四、 施工准备: .....................................................31、 机械设备32、 人员配置: 33、 材料34、 作业条件: 3五、 操作工艺: .....................................................31、 搭接焊工艺 3六、 抽样检查: .....................................................3七、 钢筋电弧焊质量标准: ...........................................3八、 施工注意事项: .................................................31、 避开工程质量通病2、 主要安全技术措施钢筋电弧焊工艺性试验方案一、 工程概况: 引江济汉工程是南水北调的配套工程, 引水干渠全长 67.23km。渠道 7 标为起止里程桩号 38+800~42+968, 本标段施工内容包含干渠渠道( 其中后港镇湖下载后可任意编辑汊倒虹吸( 桩号 39+300) 、 老堤坡湖汊倒虹吸( 桩号 40+863) 、 后港船闸( 桩号 40+980) 及金属结构、 电气设备安装工程等。引水干渠按 1 级建筑物设计, 干渠上的跨渠倒虹吸等主要建筑物按 1 级建筑物设计, 倒虹吸的进出口连接建筑物、 消能防冲设施等次要建筑物按 3 级建筑物设计。船闸干渠侧闸首、 导航墙按 1 级建筑物设计; 闸室、 另一闸首按 3 级建筑物设计, 导航墙按 4 级建筑物设计。后港至引江济汉渠堤路公路为四级, 路面宽 5m, 路基 6m。二、 试验目的: 经过焊接工艺性试验确定钢筋电弧焊的各项焊接参数, 确保现场钢筋焊接质量; 根据施工图纸要求, 焊接形式为搭接焊。三、 编制的依据: ( 1) 《钢筋焊接及验收法律规范》JGJ 18-96(2)《水工混凝土钢筋施工法律规范》(DL／T 5169— )( 3) 设计下发钢筋图纸要求。( 4) 引江济汉渠道 7 标招投标文件。四、 施工准备: 1、 机械设备电弧焊的主要设备是 ZX6-500 直流弧焊机。其各种参数见下表一: 产品型号电源电压( V) 额定电流(KVA)空载电压( V) 额定焊接电流( A) 电流调节范围额定负载持续率ZX6-5003～38...
