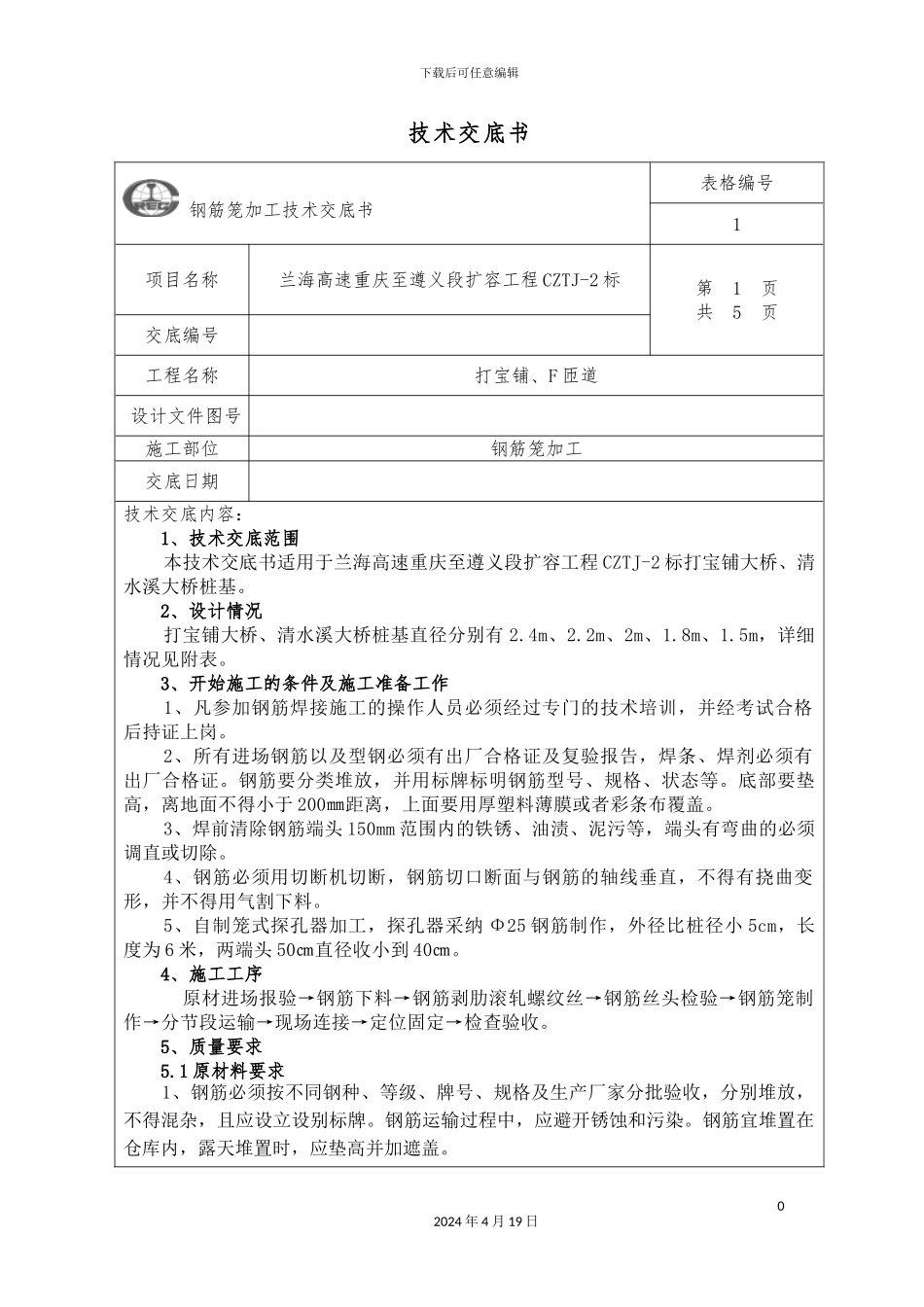

下载后可任意编辑钢筋笼技术交底12024 年 4 月 19 日下载后可任意编辑技术交底书 钢筋笼加工技术交底书表格编号1项目名称兰海高速重庆至遵义段扩容工程 CZTJ-2 标第 1 页共 5 页交底编号工程名称打宝铺、F 匝道设计文件图号施工部位钢筋笼加工交底日期技术交底内容：1、技术交底范围本技术交底书适用于兰海高速重庆至遵义段扩容工程 CZTJ-2 标打宝铺大桥、清水溪大桥桩基。2、设计情况打宝铺大桥、清水溪大桥桩基直径分别有 2.4m、2.2m、2m、1.8m、1.5m，详细情况见附表。3、开始施工的条件及施工准备工作1、凡参加钢筋焊接施工的操作人员必须经过专门的技术培训，并经考试合格后持证上岗。 2、所有进场钢筋以及型钢必须有出厂合格证及复验报告，焊条、焊剂必须有出厂合格证。钢筋要分类堆放，并用标牌标明钢筋型号、规格、状态等。底部要垫高，离地面不得小于 200㎜距离，上面要用厚塑料薄膜或者彩条布覆盖。3、焊前清除钢筋端头 150mm 范围内的铁锈、油渍、泥污等，端头有弯曲的必须调直或切除。4、钢筋必须用切断机切断，钢筋切口断面与钢筋的轴线垂直，不得有挠曲变形，并不得用气割下料。5、自制笼式探孔器加工，探孔器采纳 Φ25 钢筋制作，外径比桩径小 5cm，长度为 6 米，两端头 50㎝直径收小到 40㎝。 4、施工工序 原材进场报验→钢筋下料→钢筋剥肋滚轧螺纹丝→钢筋丝头检验→钢筋笼制作→分节段运输→现场连接→定位固定→检查验收。5、质量要求 5.1 原材料要求 1、钢筋必须按不同钢种、等级、牌号、规格及生产厂家分批验收，分别堆放，不得混杂，且应设立设别标牌。钢筋运输过程中，应避开锈蚀和污染。钢筋宜堆置在仓库内，露天堆置时，应垫高并加遮盖。02024 年 4 月 19 日下载后可任意编辑 2、钢筋应具有出厂质量证明书和实验报告单。并由抽取试样做力学性能试验。 5.2 钢筋加工 1、钢筋笼应在硬化后场地上，并铺设枕木进行制作，制作好的钢筋骨架必须平整垫放，钢筋笼加工可要求采纳模具标准化制作。 2、钢筋加工时，保证钢筋表面洁净，使用前应先将表面的油渍、漆皮、锈斑等清除洁净。 3、钢筋笼加强箍筋、主机、螺旋箍筋尺寸严格根据交底控制。按设计尺寸做好加强箍筋，标出主筋的位置，把主筋摆放在平整的工作平台上，并标出加强箍筋的位置，焊接时，使加强筋上的任一主筋的标记对中的加强筋标记，扶正加强筋，并用木质直角板校正加强筋与主筋的垂直度，然后点焊。在一根主筋上焊好全...
