钢结构夹层施工方案

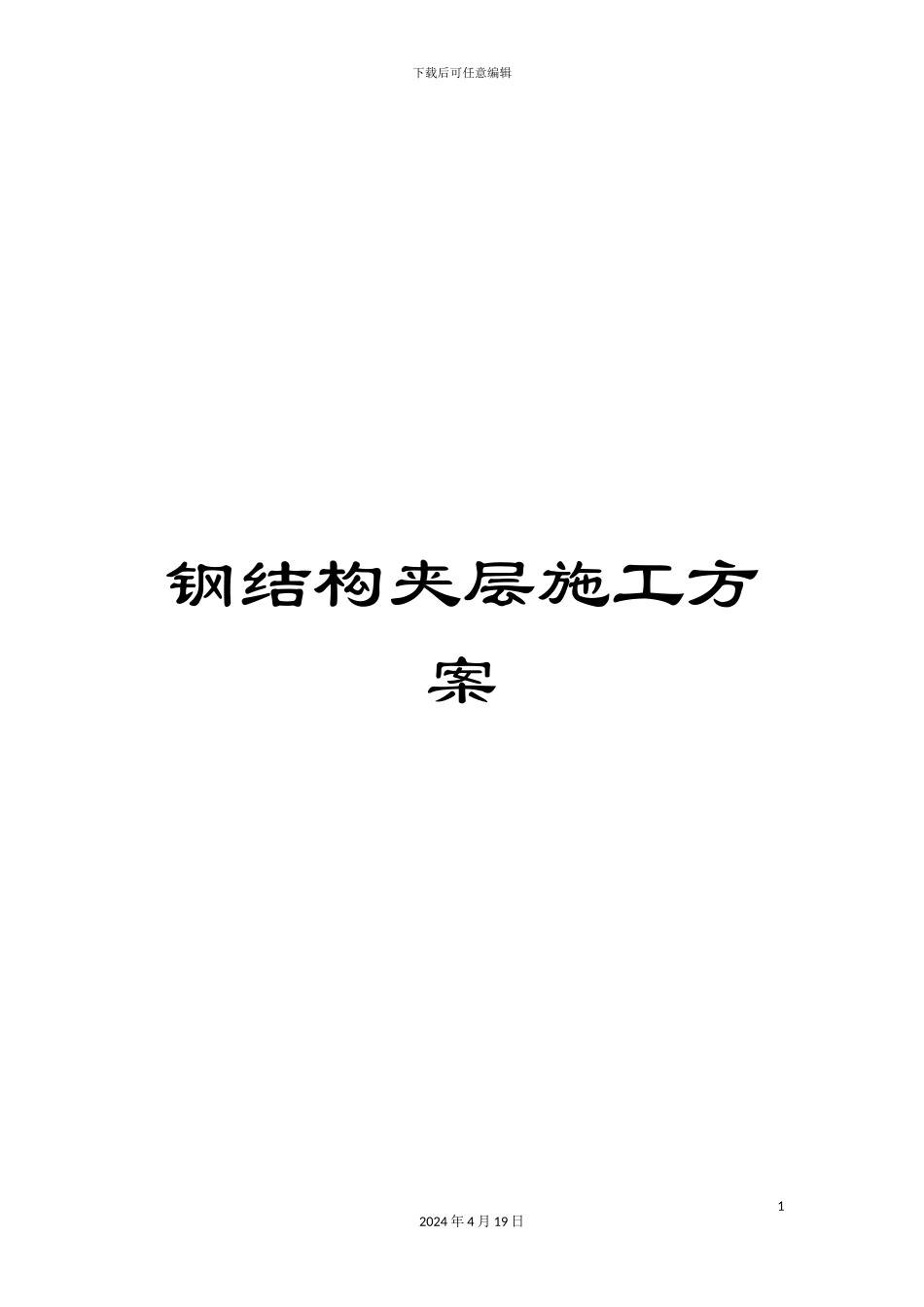

钢结构夹层施工方案_第1页
1/23
钢结构夹层施工方案_第2页
2/23

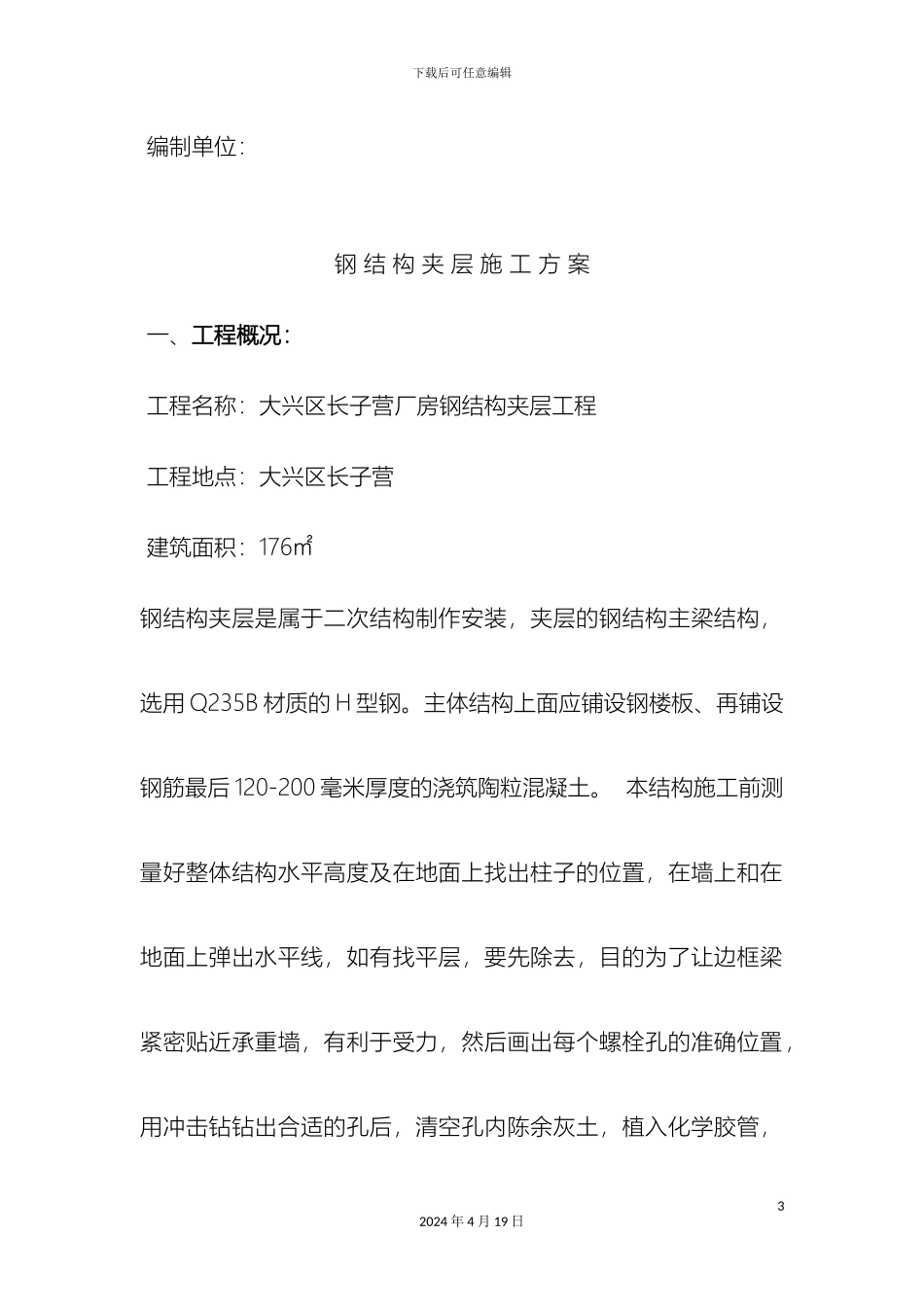

钢结构夹层施工方案_第3页
3/23
下载后可任意编辑钢结构夹层施工方案12024 年 4 月 19 日下载后可任意编辑钢结构施工方案 发包单位: 工程名称: 22024 年 4 月 19 日下载后可任意编辑 编制单位: 钢 结 构 夹 层 施 工 方 案 一、工程概况: 工程名称:大兴区长子营厂房钢结构夹层工程 工程地点:大兴区长子营 建筑面积:176㎡ 钢结构夹层是属于二次结构制作安装,夹层的钢结构主梁结构,选用 Q235B 材质的 H 型钢。主体结构上面应铺设钢楼板、再铺设钢筋最后 120-200 毫米厚度的浇筑陶粒混凝土。 本结构施工前测量好整体结构水平高度及在地面上找出柱子的位置,在墙上和在地面上弹出水平线,如有找平层,要先除去,目的为了让边框梁紧密贴近承重墙,有利于受力,然后画出每个螺栓孔的准确位置,用冲击钻钻出合适的孔后,清空孔内陈余灰土,植入化学胶管,32024 年 4 月 19 日下载后可任意编辑用电动工具钻入化学螺杆,等待化学反应、凝固、本时间段一般需 30min 以上最为适宜。带固化时间后,紧固边框,上紧螺口后,螺丝受力点点焊上,防止边框松懈。 本结构中 H 型钢作为主承重梁,连接主梁两端支撑点,H 型钢搭建要合理,是整个结构施工中受力最大部分;主梁搭接过程首先要先除去预埋钢板的位置找平层水泥墙皮,而后再固定预埋钢板同时步骤与边框施工流程基本一致,主梁测量很关键,做到一梁一测量,误差不大于4mm,主梁搭接上一定水平,先电焊后加固再满焊,主梁两端做到满焊 360℃焊接,工钢摆放垂直,受力相同。 钢结构楼板施工: 1、应用钢结构框架铺设镀锌成型钢楼板部分,铺设后再绑扎钢筋网,然后浇筑混凝。2、应用水泥压力板的钢结构夹层楼板的铺设要注意楼板两边搭42024 年 4 月 19 日下载后可任意编辑接要搭接在钢龙骨的主梁上,不要搭接在空处。铺板时注意板与板之间最好留 3mm 的伸缩缝,使用防水伸缩建筑胶作为填缝剂。其次,固定方式使用自攻螺丝钉固定,使用自攻螺丝钉将楼板固定在钢龙骨上。最后:楼板铺设完成后用水泥沙浆找平. 二、施工技术细则与要求: 1、首先进行尺寸丈量与尺寸复核; 2、确认尺寸无误后进行放线; 3、预埋件钢连板、节点图现场放样; 4、柱子和主梁结构与次梁结构放样定位; 5、现场焊接、加工、钻孔 技术细则:严禁预埋钢连板使用气割开孔,必须使用钻床钻孔。行业技术法律规范要求:预埋件钢板钻孔直径允许大于等于螺杆直径的 0.5 毫米。严禁为了便于好施工,钻大...
