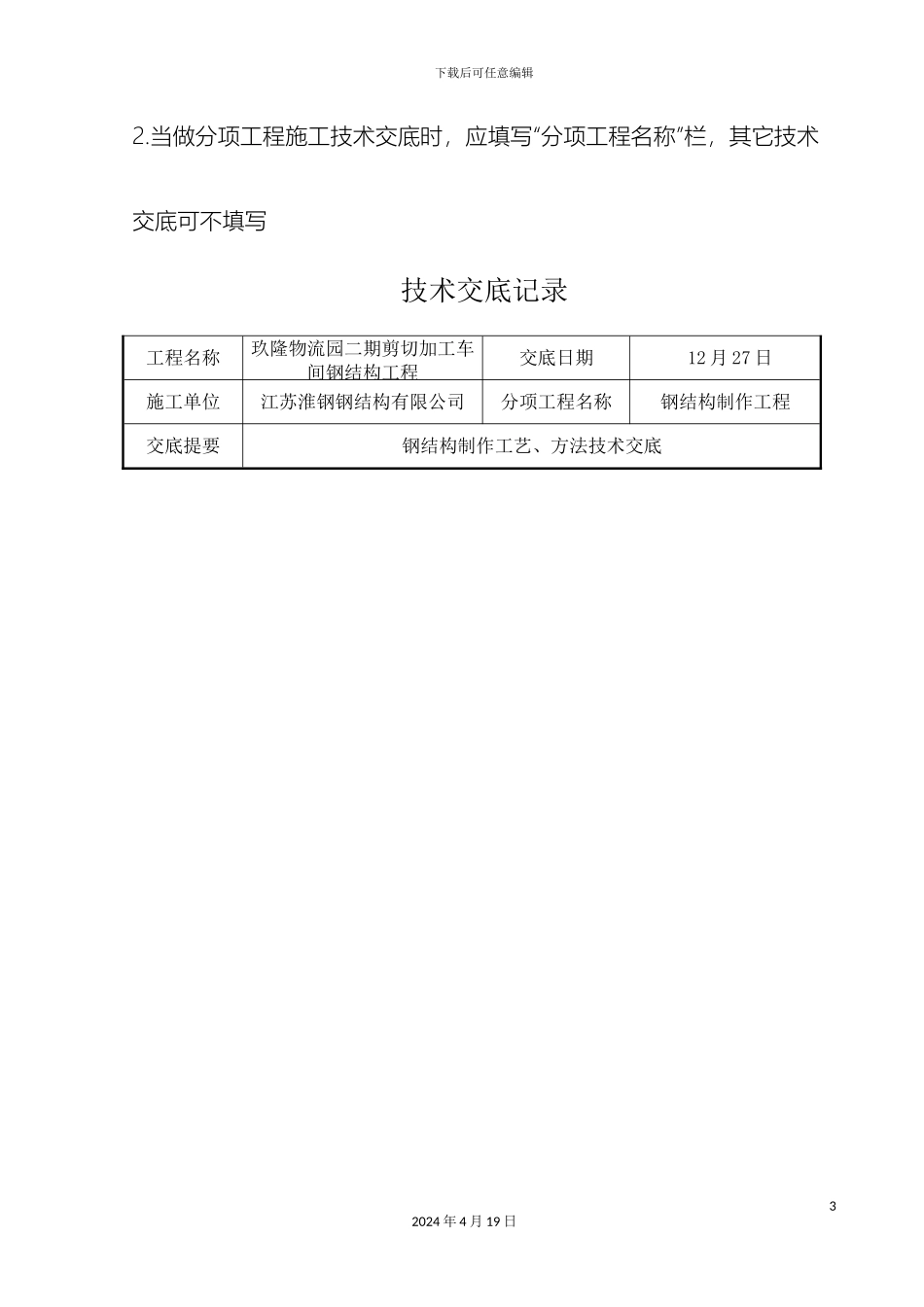

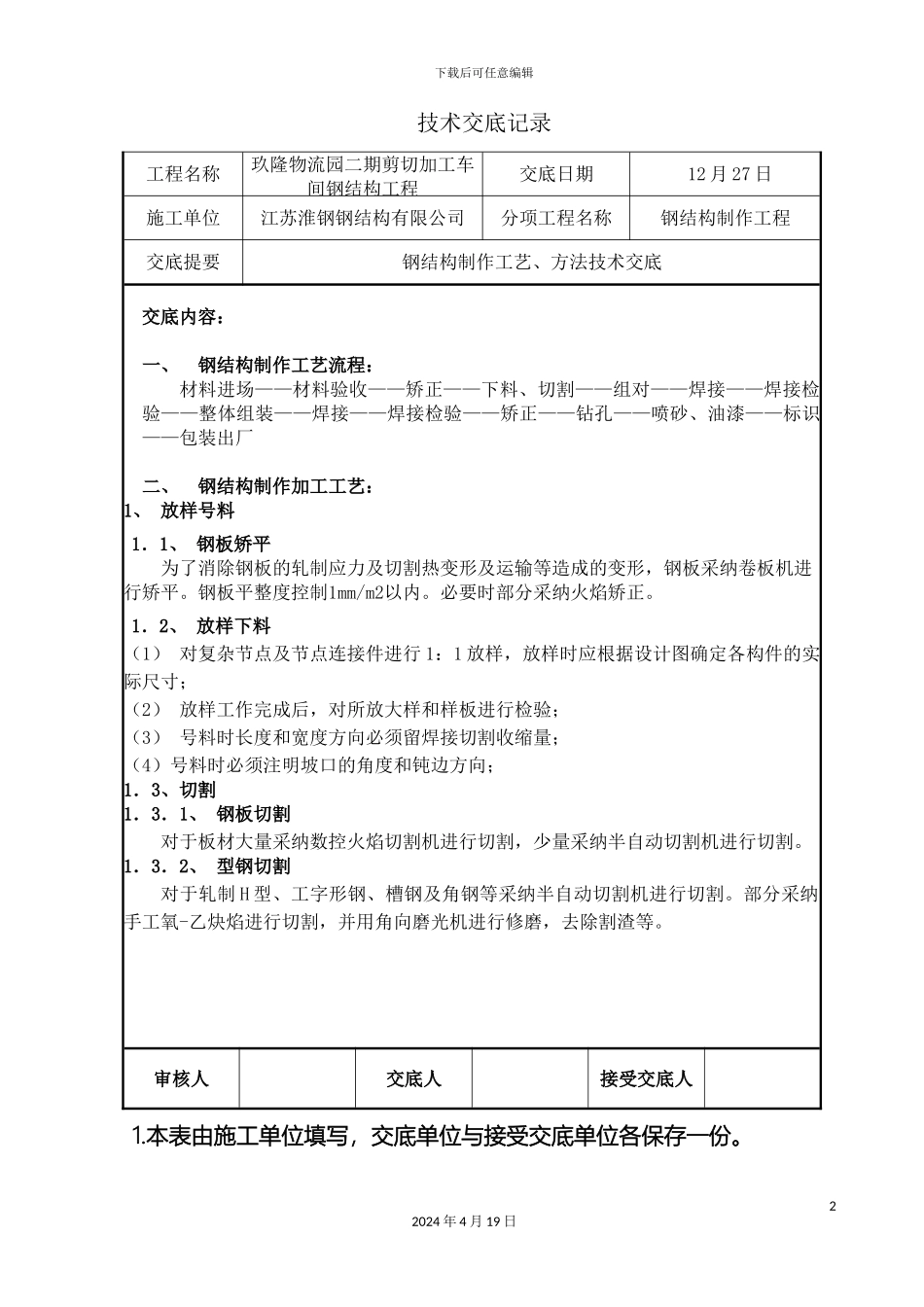

下载后可任意编辑钢结构技术交底记录12024 年 4 月 19 日下载后可任意编辑技术交底记录工程名称玖隆物流园二期剪切加工车间钢结构工程交底日期 12 月 27 日施工单位江苏淮钢钢结构有限公司分项工程名称钢结构制作工程交底提要钢结构制作工艺、方法技术交底交底内容： 一、钢结构制作工艺流程：材料进场——材料验收——矫正——下料、切割——组对——焊接——焊接检验——整体组装——焊接——焊接检验——矫正——钻孔——喷砂、油漆——标识——包装出厂 二、钢结构制作加工工艺：1、 放样号料1．1、 钢板矫平为了消除钢板的轧制应力及切割热变形及运输等造成的变形，钢板采纳卷板机进行矫平。钢板平整度控制1mm/m2以内。必要时部分采纳火焰矫正。1．2、 放样下料（1） 对复杂节点及节点连接件进行 1：1 放样，放样时应根据设计图确定各构件的实际尺寸；（2） 放样工作完成后，对所放大样和样板进行检验；（3） 号料时长度和宽度方向必须留焊接切割收缩量；（4）号料时必须注明坡口的角度和钝边方向；1．3、切割1．3．1、 钢板切割对于板材大量采纳数控火焰切割机进行切割，少量采纳半自动切割机进行切割。1．3．2、 型钢切割对于轧制 H 型、工字形钢、槽钢及角钢等采纳半自动切割机进行切割。部分采纳手工氧-乙炔焰进行切割，并用角向磨光机进行修磨，去除割渣等。审核人交底人接受交底人1.本表由施工单位填写，交底单位与接受交底单位各保存一份。22024 年 4 月 19 日下载后可任意编辑2.当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写技术交底记录工程名称玖隆物流园二期剪切加工车间钢结构工程交底日期 12 月 27 日施工单位江苏淮钢钢结构有限公司分项工程名称钢结构制作工程交底提要钢结构制作工艺、方法技术交底32024 年 4 月 19 日下载后可任意编辑交底内容： 1．4 制孔1．4.1 制孔分类节点板、小型钢构件采纳钻床进行钻孔，大型钢构件采纳取芯磁座钻进行钻孔。1．4.2 配钻制孔对于相互拼装在一起的两个构件的联接孔，可联在一起制孔，以确保螺栓连接的精度。配钻重叠板必须用夹具夹紧或点焊固定。配钻时，要检查平台的水平度，以防止孔的中心偏移。1．4.3 构件的制孔钻孔前一定要复验号孔的准确度。如孔的位置不符合图纸及法律规范偏差要求，不得钻孔。重要螺栓孔的孔心和孔周围敲上五点梅花冲印，便于钻孔和检查。孔中心的冲眼应大而深，在钻孔时作为钻头定心...
