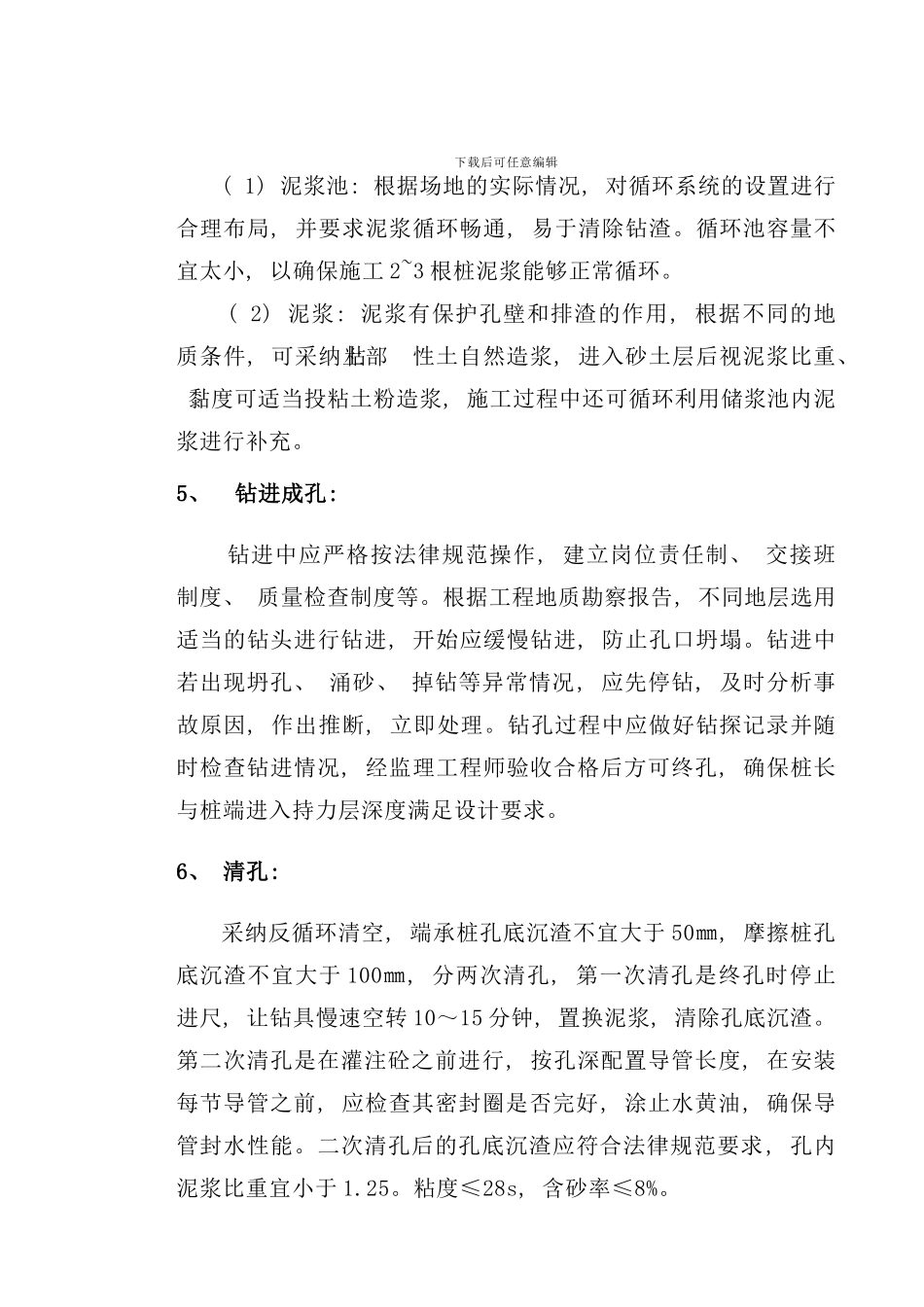

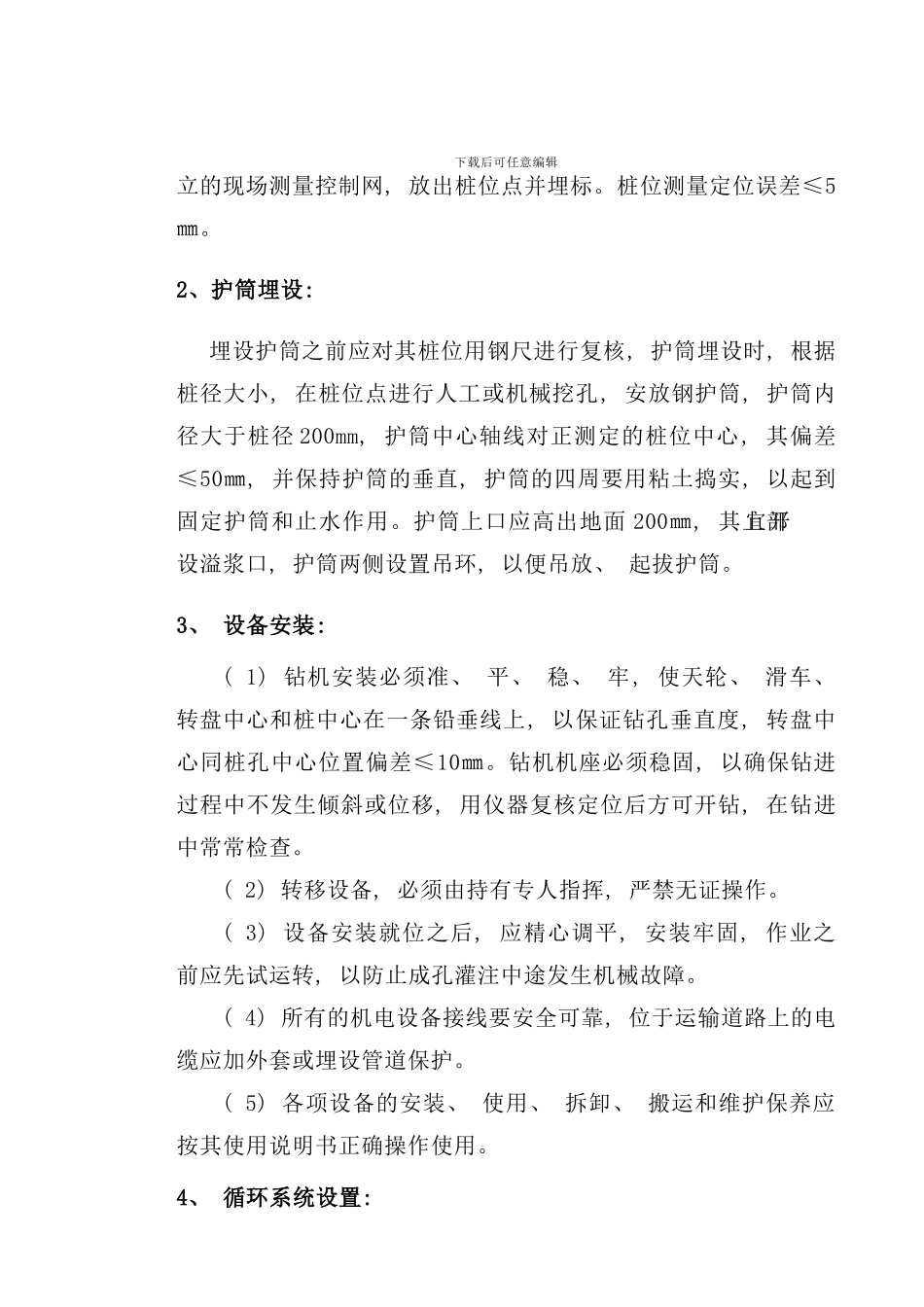

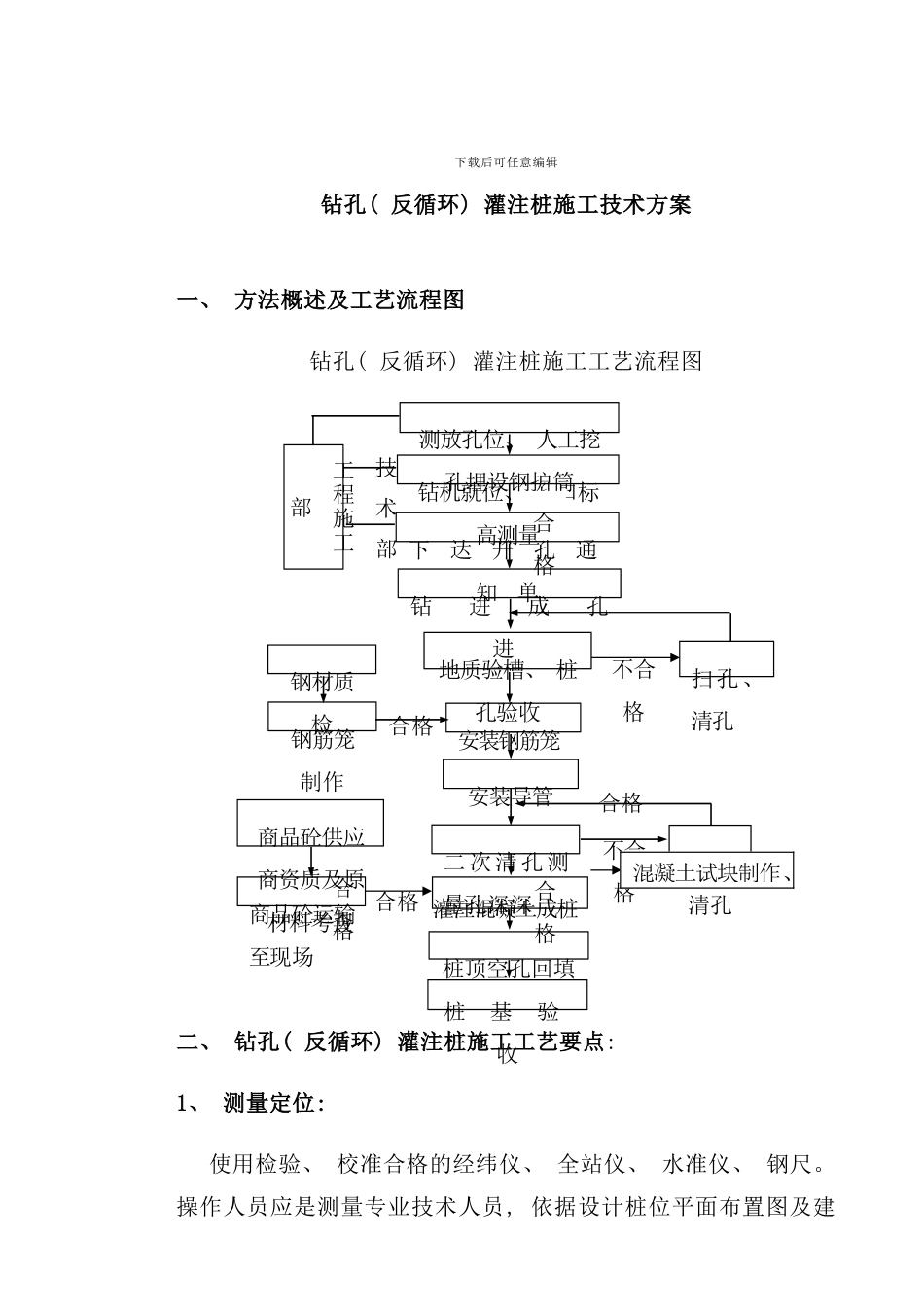

下载后可任意编辑钻孔( 反循环) 灌注桩施工技术方案一、 方法概述及工艺流程图钻孔( 反循环) 灌注桩施工工艺流程图 二、 钻孔( 反循环) 灌注桩施工工艺要点: 1、 测量定位: 使用检验、 校准合格的经纬仪、 全站仪、 水准仪、 钢尺。操作人员应是测量专业技术人员, 依据设计桩位平面布置图及建合格测放孔位、 人工挖孔埋设钢护筒钻机就位、 孔口标高测量下 达 开 孔 通 知 单技 术 部工程施工部合格二 次 清 孔 测量孔深深地质验槽、 桩孔验收扫孔、 清孔不合格安装钢筋笼安装导管再次清孔钢材质检钢筋笼制作商品砼供应商资质及原材料考查桩顶空孔回填灌注混凝土成桩商品砼运输至现场桩 基 验 收钻 进 成 孔进 不合格合格合格合格合格混凝土试块制作、下载后可任意编辑立的现场测量控制网, 放出桩位点并埋标。桩位测量定位误差≤5㎜。2、护筒埋设: 埋设护筒之前应对其桩位用钢尺进行复核, 护筒埋设时, 根据桩径大小, 在桩位点进行人工或机械挖孔, 安放钢护筒, 护筒内径大于桩径 200mm, 护筒中心轴线对正测定的桩位中心, 其偏差≤50㎜, 并保持护筒的垂直, 护筒的四周要用粘土捣实, 以起到固定护筒和止水作用。护筒上口应高出地面 200㎜, 其上部宜开设溢浆口, 护筒两侧设置吊环, 以便吊放、 起拔护筒。3、 设备安装: ( 1) 钻机安装必须准、 平、 稳、 牢, 使天轮、 滑车、 转盘中心和桩中心在一条铅垂线上, 以保证钻孔垂直度, 转盘中心同桩孔中心位置偏差≤10㎜。钻机机座必须稳固, 以确保钻进过程中不发生倾斜或位移, 用仪器复核定位后方可开钻, 在钻进中常常检查。( 2) 转移设备, 必须由持有专人指挥, 严禁无证操作。( 3) 设备安装就位之后, 应精心调平, 安装牢固, 作业之前应先试运转, 以防止成孔灌注中途发生机械故障。( 4) 所有的机电设备接线要安全可靠, 位于运输道路上的电缆应加外套或埋设管道保护。( 5) 各项设备的安装、 使用、 拆卸、 搬运和维护保养应按其使用说明书正确操作使用。4、 循环系统设置: 下载后可任意编辑 ( 1) 泥浆池: 根据场地的实际情况, 对循环系统的设置进行合理布局, 并要求泥浆循环畅通, 易于清除钻渣。循环池容量不宜太小, 以确保施工 2~3 根桩泥浆能够正常循环。 ( 2) 泥浆: 泥浆有保护孔壁和排渣的作用, 根据不同的地质条件, 可采纳上部粘性土自然造浆, 进入砂土层后视泥浆比重、 黏度可适当投粘...
