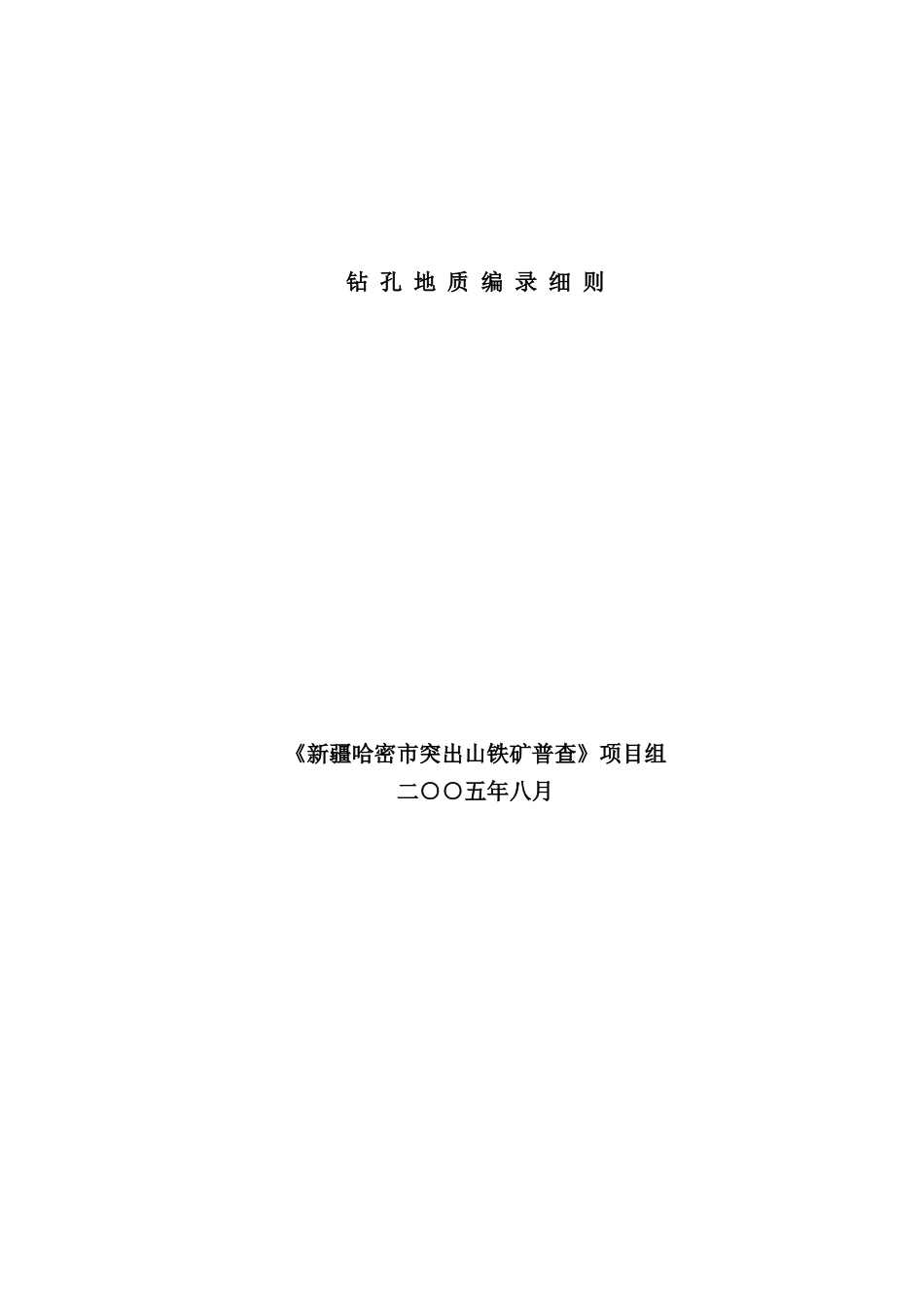

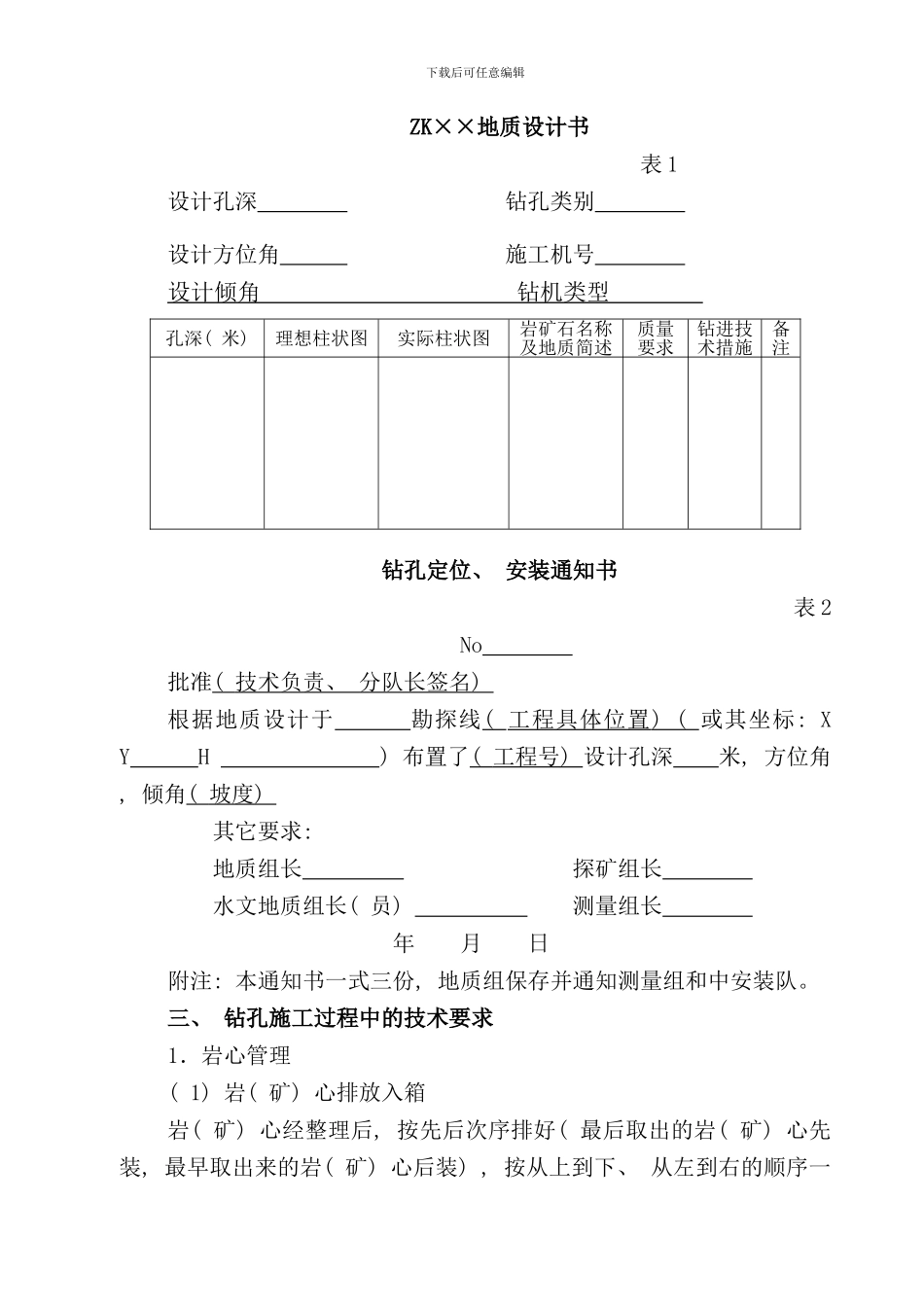

钻 孔 地 质 编 录 细 则《新疆哈密市突出山铁矿普查》项目组二○○五年八月钻孔地质编录细则一、 目的、 布设原则钻孔施工目的是为查明地表矿( 化) 体的产状、 形态、 厚度、 矿石组合及品位等地质特征向深部变化情况, 进一步了解控矿地质条件及成矿远景, 并为储量计算提供依据。其部署本着由已知到未知, 由浅部向深部, 对地表出露较好、 具有一定规模, 且对应有明显激电异常的矿( 化) 体首先部署此项工作。本细则根据《地质矿产勘查标准汇编》和《中国地质调查局地质调查项目管理制度汇编》并结合以往钻探工作综合编写。二、 开孔前的准备工作1．编录人员首先应仔细学习设计, 明确所要施工钻孔的目的、 任务及对钻孔的各项要求, 熟悉已有地质资料, 了解钻孔施工处的地层、 构造、 矿化蚀变等地质情况, 为编录工作打下基础, 并仔细编制和填写设计勘探线剖面图、 《钻孔地质技术设计书( 设计柱状图) 》。2．钻孔开钻前, 技术负责及编录技术员要提前 10—15 天到实地根据钻孔设计的孔位用罗盘和皮尺结合 GPS、 工程后方交汇或者地形图确定钻孔定位。布孔后孔位用木桩作标记, 木桩上用油漆标注钻孔号, 以便机台及时平整机场。孔位后不得擅自移动, 在平整机场后再次用后方交汇法验证孔口位置, 确保孔位未移动。编录技术员应及时向机台下达《钻孔定位通知书》。格式见表 2。3．机台将钻塔、 钻机安装完毕, 技术负责及编录技术员要到现场进行安装验收。验收项目主要有: 钻孔位置是否移动、 检查和校正钻孔水平程度( 罗盘测量) 、 钻孔立轴、 钻孔天顶角及岩心收集装置( 岩心箱, 岩心牌等) 。验收合格后, 签发《钻孔安装验收书》。4．钻孔安装验收合格后, 编录技术员应及时填发《钻孔开孔通知书》, 并应向施工人员详细介绍钻孔施工目的, 地质情况及对工程质量的要求, 严格保证钻孔质量, 确保六大指标的实施。岩心的清洗整理至编号等一整套工作应由钻机各班记录员承担。下载后可任意编辑ZK××地质设计书 表 1设计孔深 钻孔类别 设计方位角 施工机号 设计倾角 钻机类型 孔深( 米) 理想柱状图实际柱状图岩矿石名称及地质简述质量要求钻进技术措施备注钻孔定位、 安装通知书表 2 No 批准( 技术负责、 分队长签名 ) 根据地质设计于 勘探线( 工程具体位置 ) ( 或其坐标: X Y H ) 布置了( 工程号 ) 设计孔深 米, 方位角 , 倾角( 坡度 ) 其它要求: 地质组...
