铁路数据通信网工程设计规范

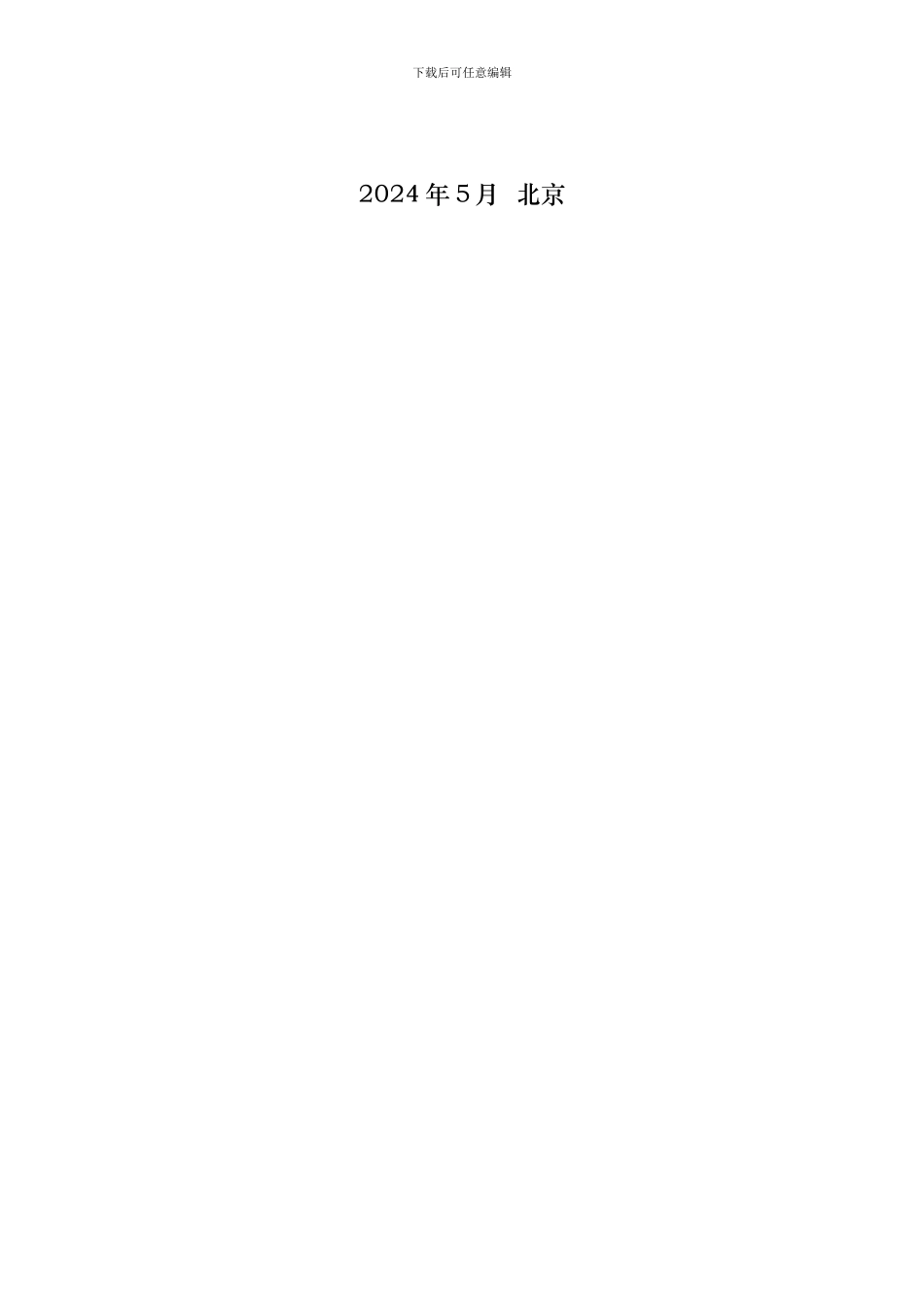

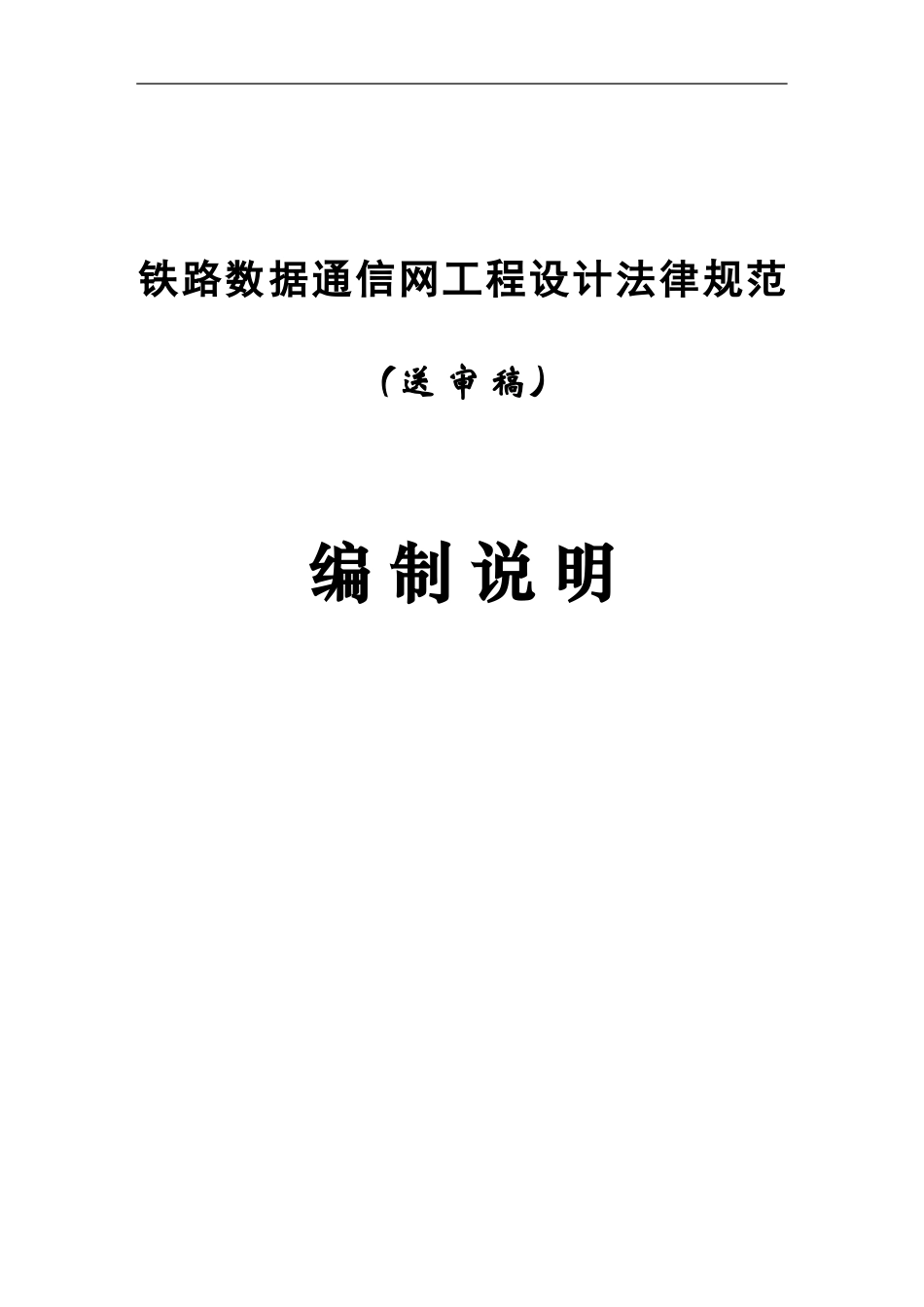

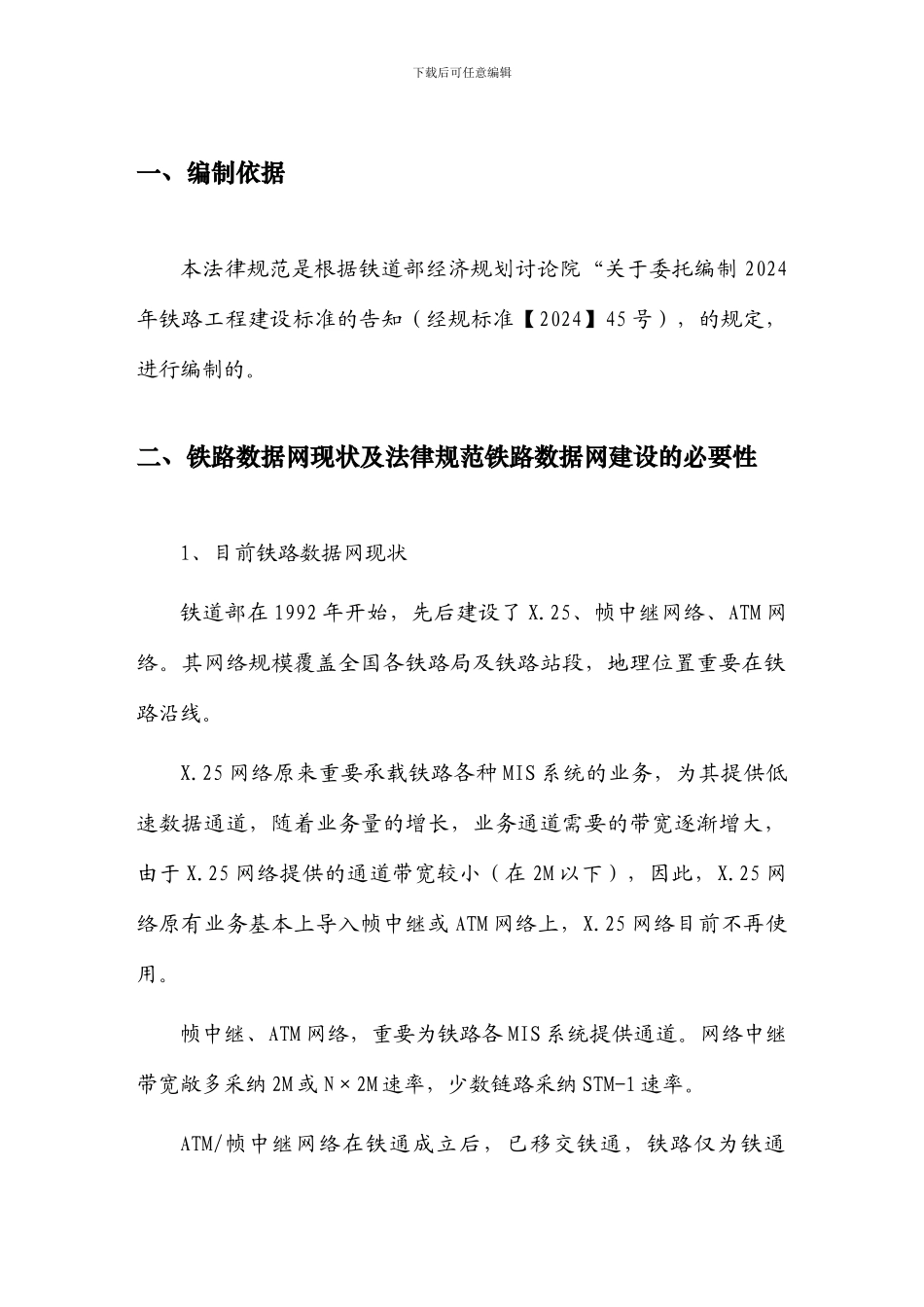

铁路数据通信网工程设计法律规范（送 审 稿）编 制 说 明下载后可任意编辑2024 年 5 月 北京下载后可任意编辑一、编制依据本法律规范是根据铁道部经济规划讨论院“关于委托编制 2024年铁路工程建设标准的告知（经规标准【2024】45 号），的规定，进行编制的。二、铁路数据网现状及法律规范铁路数据网建设的必要性1、目前铁路数据网现状铁道部在 1992 年开始，先后建设了 X.25、帧中继网络、ATM 网络。其网络规模覆盖全国各铁路局及铁路站段，地理位置重要在铁路沿线。X.25 网络原来重要承载铁路各种 MIS 系统的业务，为其提供低速数据通道，随着业务量的增长，业务通道需要的带宽逐渐增大，由于 X.25 网络提供的通道带宽较小（在 2M 以下），因此，X.25 网络原有业务基本上导入帧中继或 ATM 网络上，X.25 网络目前不再使用。帧中继、ATM 网络，重要为铁路各 MIS 系统提供通道。网络中继带宽敞多采纳 2M 或 N×2M 速率，少数链路采纳 STM-1 速率。ATM/帧中继网络在铁通成立后，已移交铁通，铁路仅为铁通下载后可任意编辑ATM/帧中继网络的大客户，铁通为铁路的各 MIS 系统提供 ATM/帧中继通道。2024 年 4 月铁路进行了第六次提速，列车行驶速度增长到每小时 200 公里，随着列车行驶速度的加快,将需要更多的、准确的信息，辅以更加先进的技术手段来保证列车的行车安全。目前铁路的各种数据业务，基本上都是 IP 数据业务，铁路信息化的进展需求，也正向 IP 需求集中，同时，由于 IP 网络能承载数据、语音、图像，因此，从数据网络技术进展趋势上看，正向 IP 技术这一种数据网络形式集中。目前铁路既有的 IP 数据网，是铁路为 TMIS、CTC/TDCS、客票、公安系统等分别独立建设的 IP 数据承载网络，网络带宽很低（基本为 2M 或 n*2M 等的连接），设备等级也较低，不能满足铁路信息化进展的需要，同时，各种与资金往来、安全生产无关的业务都独立建设 IP 数据网，反复建设，浪费资源，因此，急需为铁路信息化需求建设一个承载与资金往来、安全生产无关业务的共用 IP 数据网络。我国铁路正快速跨越式的进展，我国目前及此后几年，将建设多条 300Km/h 的客运专线铁路及 200m/h 客货混运铁路。随着这些铁路的建设，也同期建设着为本铁路数据业务服务的共用 IP 数据网络。京津客运专线铁路数据网正在建设中。既有铁路的各铁路局，如北京局、西安局、呼和局、广州铁路下载后可任意编辑集...
