铁路货站改造基坑土方施工方案培训资料VIP专享

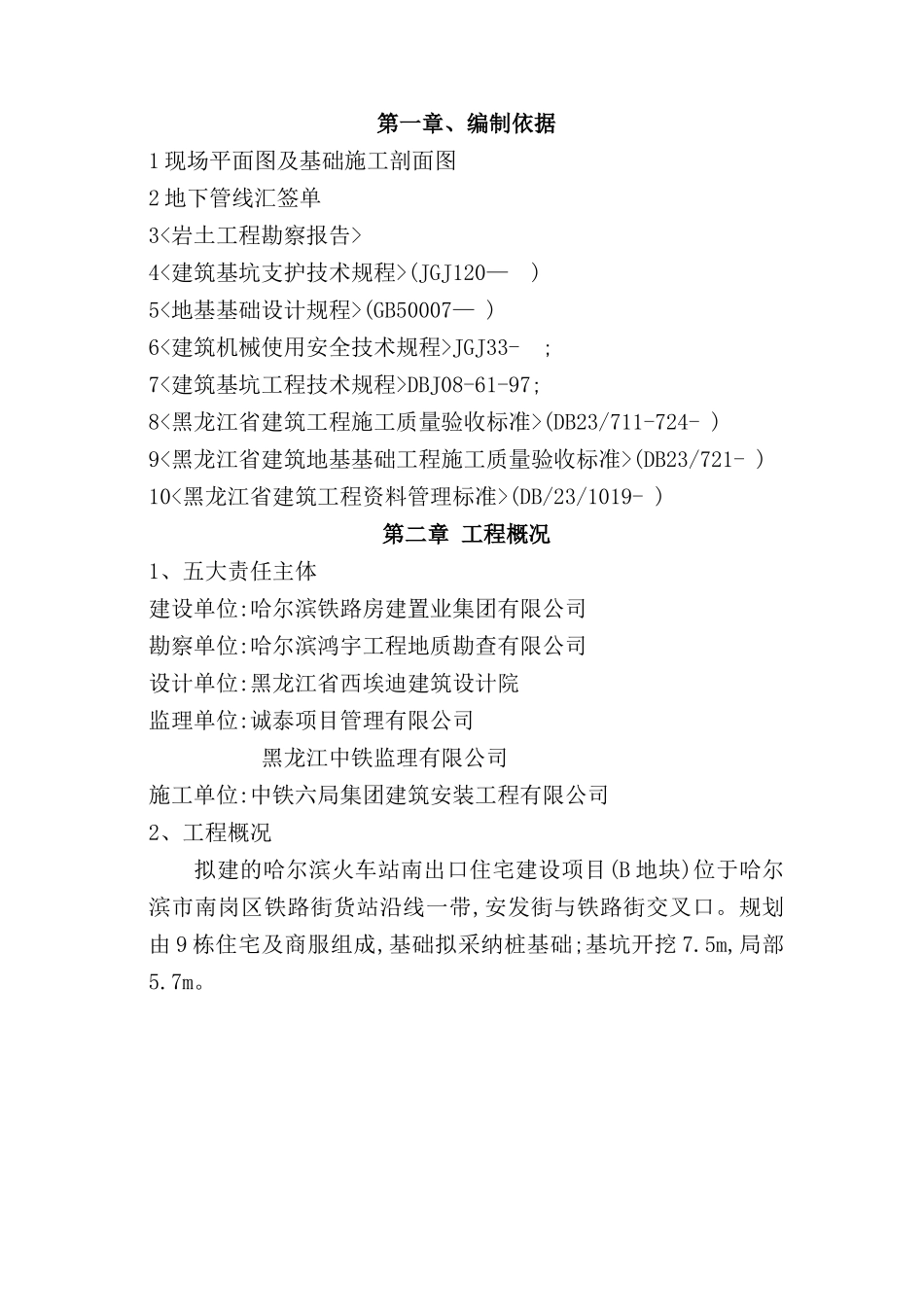

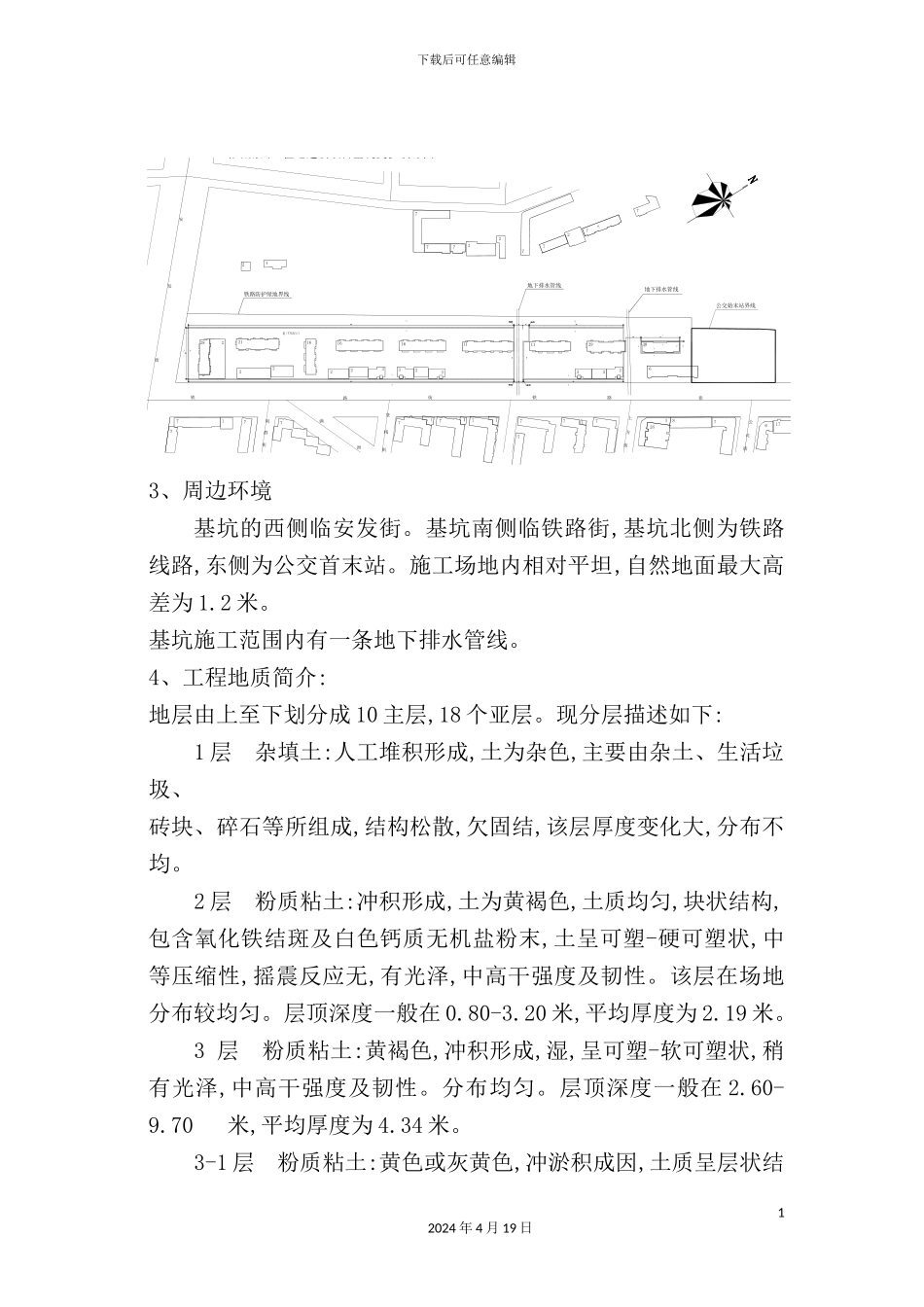

下载后可任意编辑铁路货站改造基坑土方施工方案培训资料12024 年 4 月 19 日第一章、编制依据1 现场平面图及基础施工剖面图2 地下管线汇签单3<岩土工程勘察报告> 4<建筑基坑支护技术规程>(JGJ120— )5<地基基础设计规程>(GB50007— )6<建筑机械使用安全技术规程>JGJ33- ;7<建筑基坑工程技术规程>DBJ08-61-97;8<黑龙江省建筑工程施工质量验收标准>(DB23/711-724- )9<黑龙江省建筑地基基础工程施工质量验收标准>(DB23/721- )10<黑龙江省建筑工程资料管理标准>(DB/23/1019- )第二章 工程概况1、五大责任主体建设单位:哈尔滨铁路房建置业集团有限公司勘察单位:哈尔滨鸿宇工程地质勘查有限公司设计单位:黑龙江省西埃迪建筑设计院监理单位:诚泰项目管理有限公司黑龙江中铁监理有限公司 施工单位:中铁六局集团建筑安装工程有限公司2、工程概况拟建的哈尔滨火车站南出口住宅建设项目(B 地块)位于哈尔滨市南岗区铁路街货站沿线一带,安发街与铁路街交叉口。规划由 9 栋住宅及商服组成,基础拟采纳桩基础;基坑开挖 7.5m,局部5.7m。下载后可任意编辑3、周边环境基坑的西侧临安发街。基坑南侧临铁路街,基坑北侧为铁路线路,东侧为公交首末站。施工场地内相对平坦,自然地面最大高差为 1.2 米。基坑施工范围内有一条地下排水管线。4、工程地质简介:地层由上至下划分成 10 主层,18 个亚层。现分层描述如下:1 层 杂填土:人工堆积形成,土为杂色,主要由杂土、生活垃圾、砖块、碎石等所组成,结构松散,欠固结,该层厚度变化大,分布不均。2 层 粉质粘土:冲积形成,土为黄褐色,土质均匀,块状结构,包含氧化铁结斑及白色钙质无机盐粉末,土呈可塑-硬可塑状,中等压缩性,摇震反应无,有光泽,中高干强度及韧性。该层在场地分布较均匀。层顶深度一般在 0.80-3.20 米,平均厚度为 2.19 米。3 层 粉质粘土:黄褐色,冲积形成,湿,呈可塑-软可塑状,稍有光泽,中高干强度及韧性。分布均匀。层顶深度一般在 2.60-9.70 米,平均厚度为 4.34 米。3-1 层 粉质粘土:黄色或灰黄色,冲淤积成因,土质呈层状结12024 年 4 月 19 日混 7地下排水管线31616212216113322221163地下排水管线29230282哈站南出口住宅建设项目基坑支护设计图公栈街路安洲满货利街发铁街路铁上方铁路防护绿地界线公交始末站界线NNNNNN街街街群司街下载后可任意编辑构,粘性不大。土呈软塑状态,摇震反应无,有光泽,中低干强度及韧性,该层零星分布且不均匀。4 层 粉砂:冲积成因,黄色、...
