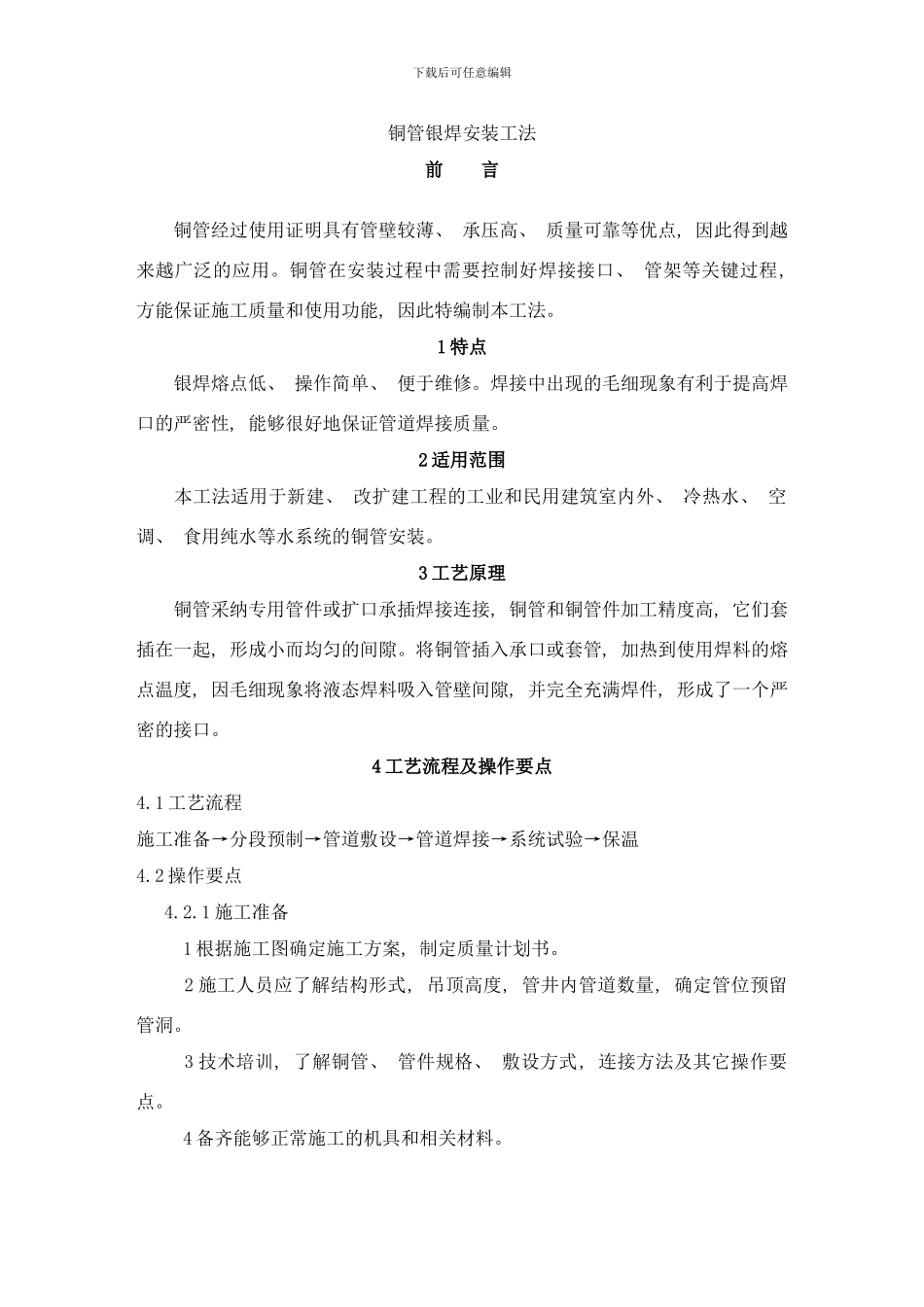

下载后可任意编辑铜管银焊安装工法前 言 铜管经过使用证明具有管壁较薄、 承压高、 质量可靠等优点, 因此得到越来越广泛的应用。铜管在安装过程中需要控制好焊接接口、 管架等关键过程, 方能保证施工质量和使用功能, 因此特编制本工法。1 特点 银焊熔点低、 操作简单、 便于维修。焊接中出现的毛细现象有利于提高焊口的严密性, 能够很好地保证管道焊接质量。2 适用范围 本工法适用于新建、 改扩建工程的工业和民用建筑室内外、 冷热水、 空调、 食用纯水等水系统的铜管安装。3 工艺原理 铜管采纳专用管件或扩口承插焊接连接, 铜管和铜管件加工精度高, 它们套插在一起, 形成小而均匀的间隙。将铜管插入承口或套管, 加热到使用焊料的熔点温度, 因毛细现象将液态焊料吸入管壁间隙, 并完全充满焊件, 形成了一个严密的接口。4 工艺流程及操作要点4.1 工艺流程 施工准备→分段预制→管道敷设→管道焊接→系统试验→保温4.2 操作要点 4.2.1 施工准备 1 根据施工图确定施工方案, 制定质量计划书。 2 施工人员应了解结构形式, 吊顶高度, 管井内管道数量, 确定管位预留管洞。 3 技术培训, 了解铜管、 管件规格、 敷设方式, 连接方法及其它操作要点。 4 备齐能够正常施工的机具和相关材料。下载后可任意编辑 5 管道在安装前, 应对材料外观质量和管件的配合公差进行认真检查。 4.2.2 分段预制 1 根据施工图, 结合现场情况编制管道加工草图。 2 切割 (1)切割前应准确测量, 假如测量不准会直接影响接头质量, 管子切得过短, 不能插到承插口底部, 管子切得过长, 不能正确装配。 (2)用钢锯或专用割管刀将铜管垂直切断。 (3)也可使用切割机切割, 但不能压力过大,否则压扁管口。 (4)将切割中产生的毛刺用细砂纸或钢毛刷清除。 3 扩口 (1)管径≤28mm 时应采纳半硬铜管, 使用专用手动工具煨弯, 可减少管件的使用。 (2)选用与管材相应的专用阔口器。 (3)承口深度为 2--3 厘米, 直径大于 28 毫米不宜扩口, 应使用专用管件。 (4)管口清理洁净后再将扩口器插入配好的管头、 启动液压器加压,使扩口器完全扩开, 放掉液压取出扩口器。 4 配管时将铜管管端及承口用钢棉清洁洁净, 保证铜管端部有适当而且光滑的套插部分。 5 将部分三通、 弯头与管段连接焊接。 6 按顺序编号调直, 码放整齐准备待用。4.2.3 管道敷设1 选择管卡和支吊架时, 应根据管架性能和安装位置与环境不...
